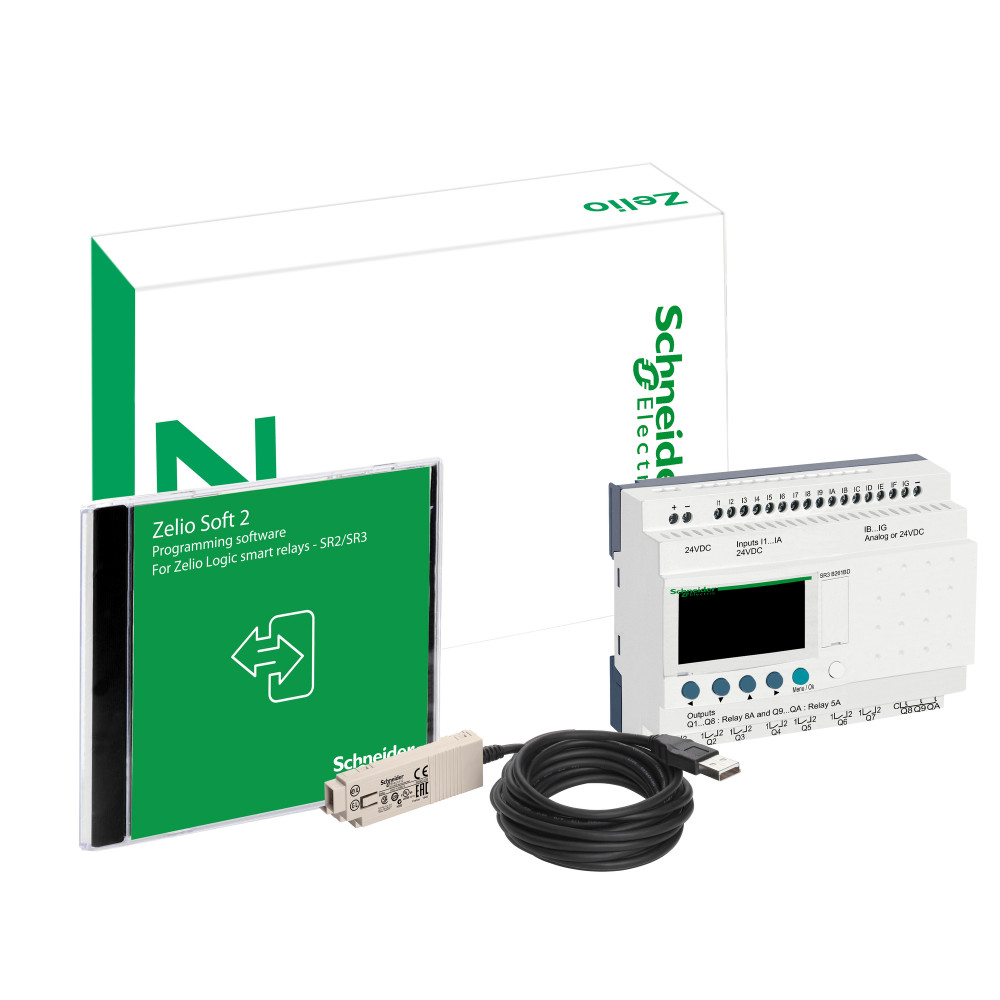

ZELIO LOGIC КОМПЛЕКТ 26ВХ/ВЫХ =24В

Характеристики

• Maximum altitude transport 3048 м
• Maximum supply current 190 мА (без модулей расширения) 300 мА (с расширениями)
• [uimp] номинальное импульсное выдерживаемое н 4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1
• Вес нетто 0.85 кг
• Время преобразования время цикла интеллектуального реле для цепь аналогового входа
• Время срабатывания 10 ms (из сост. 0 в сост. 1) для релейный выход 5 ms (из сост. 1 в сост. 0) для релейный выход
• Время цикла 6-90 мс
• Входной импеданс 12 кОм для IB...IG используется как цепь аналогового входа 12 кОм для IB...IG используется как цепь дискретного входа 7.4 кОм для цепи дискретных входов I1...IA и IH...IR
• Высота над уровнем моря 2000 м
• Выходной тепловой ток 5 A для 2 выходов для релейный выход 8 A для 8 выходов для релейный выход
• Гарантированное текущее состояние 1 >= 1.2 mA (IB...IG используется как цепь дискретного входа) >= 2.2 mA (цепи дискретных входов I1...IA и IH...IR)
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон аналогового входа 0...10 V 0...24 V
• Защита от включения с обратной полярностью с
• Значение младшего значащего бита 39 mV для цепь аналогового входа
• Кол-во строк в программе или функциональных блоков 120-120 с язык лестничных диаграмм LADDER программирование 0-200 с FBD программирование
• Количество вх/вых. 26
• Количество дискретных входов 16 в соответствии с EN/МЭК 61131-2 тип 1
• Коммутационная способность, ма >= 10 мА в 12 В (релейный выход)
• Локальный дисплей с
• Макс. допустимое напряжение 30 V для цепь аналогового входа
• Механическая износостойкость 10000000 циклы для релейный выход
• Момент затяжки 0.5 Н·м
• Напряжение дискретного входа 24 V пост. тока
• Номинальное напряжение питания [us] 24 В
• Относительная влажность 95-95 % без попадания конденсата или капель воды
• Ошибка преобразования +/- 5 % в 25 °C для цепь аналогового входа +/- 6,2 % в 55 °C для цепь аналогового входа
• Повторяемость позиционирования +/- 2 % в 55 °C для цепь аналогового входа
• Погрешность хода часов 12 минут в год в 0-55 °C 6 с/месяц в 25-25 °C
• Помеха излучаемая/наведенная класс B в соответствии с EN 55022-11 группа 1
• Пределы выходного напряжения 24...250 V Пер. ток (релейный выход) 5...30 V Пост. ток (релейный выход)
• Пределы напряжения питания 19.2-30 В
• Предельный уровень коммутации напряжения в = 15 В для IB...IG используется как цепь дискретного входа
• Проверки (загрузка) памяти программ при каждом включении питания
• Рабочая температура окружающей среды -20-40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 -20-55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
• Рабочее расстояние 10 м между станциями, с экранированным кабелем (датчик не развязан гальванически) для цепь аналогового входа
• Разрешение аналогового входа 8 бит
• Рассеиваемая мощность, вт 10 Вт с расширениями 6 Вт без модулей расширения
• Серия Zelio Logic
• Сертификаты ГОСТ GL UL CSA C-Tick
• Совместимость входа 3-проводн. бесконтактные PNP датчики для дискретный вход
• Соединения – клеммы винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) гибкий С кабельным наконечником винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) гибкий С кабельным наконечником
• Состав комплекта кабель PC SR2USB01 для соединения с ПК SR3B261BD
• Срок резервного хранения данных 10 лет в 25 °C
• Стандарты EN/МЭК 61000-4-4 уровень 3 EN/IEC 61000-4-12 EN/IEC 60068-2-6 Fc EN/IEC 60068-2-27 Ea EN/IEC 61000-4-5 EN/МЭК 61000-4-6 уровень 3 EN/МЭК 61000-4-2 уровень 3 EN/IEC 61000-4-3 EN/IEC 61000-4-11
• Стойкость к кратковременным исчезновениям 1 мс
• Температура окружающей среды при хранении -40-70 °C
• Тип аналогового входа общий режим
• Тип датчика температуры NTC 10k в 25 °C NTC 1000k в 25 °C KTY81 210/220/221/222/250 Pt 500
• Тип дискретного входа резистивные
• Тип контактов нет для релейный выход
• Тип продукта модульные демонстрационные комплекты
• Ток дискретного входа 4 мА
• Характеристики окружающей среды директива по ЭМС в соответствии с EN/IEC 61000-6-2 директива по ЭМС в соответствии с EN/IEC 61000-6-3 директива по ЭМС в соответствии с EN/IEC 61000-6-4 директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2
• Частота счета 1 кГц для дискретный вход
• Часы с
• Электрическая износостойкость AC-12: 500000 циклы в 230 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1 AC-15: 500000 циклы в 230 В, 0.9 А для релейный выход в соответствии с EN/IEC 60947-5-1 DC-12: 500000 циклы в 24 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1 DC-13: 500000 циклы в 24 В, 0.6 А для релейный выход в соответствии с EN/IEC 60947-5-1
