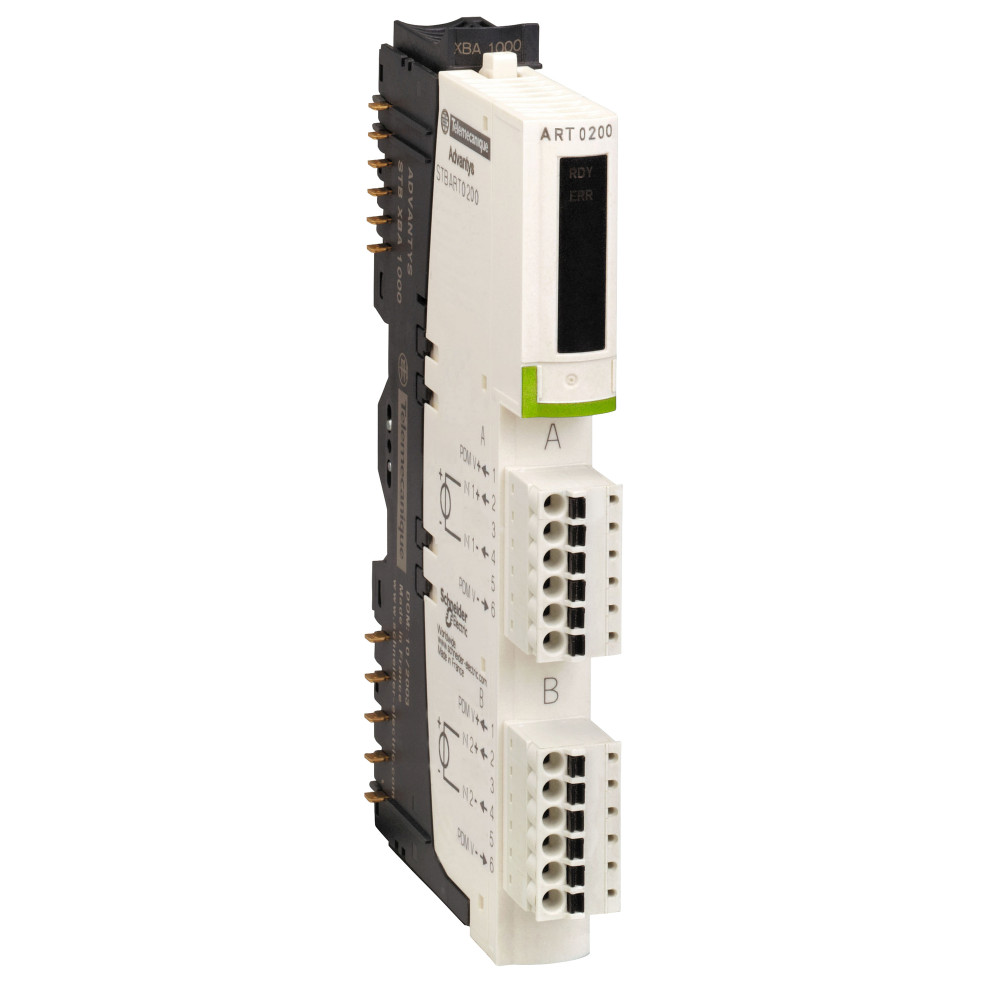

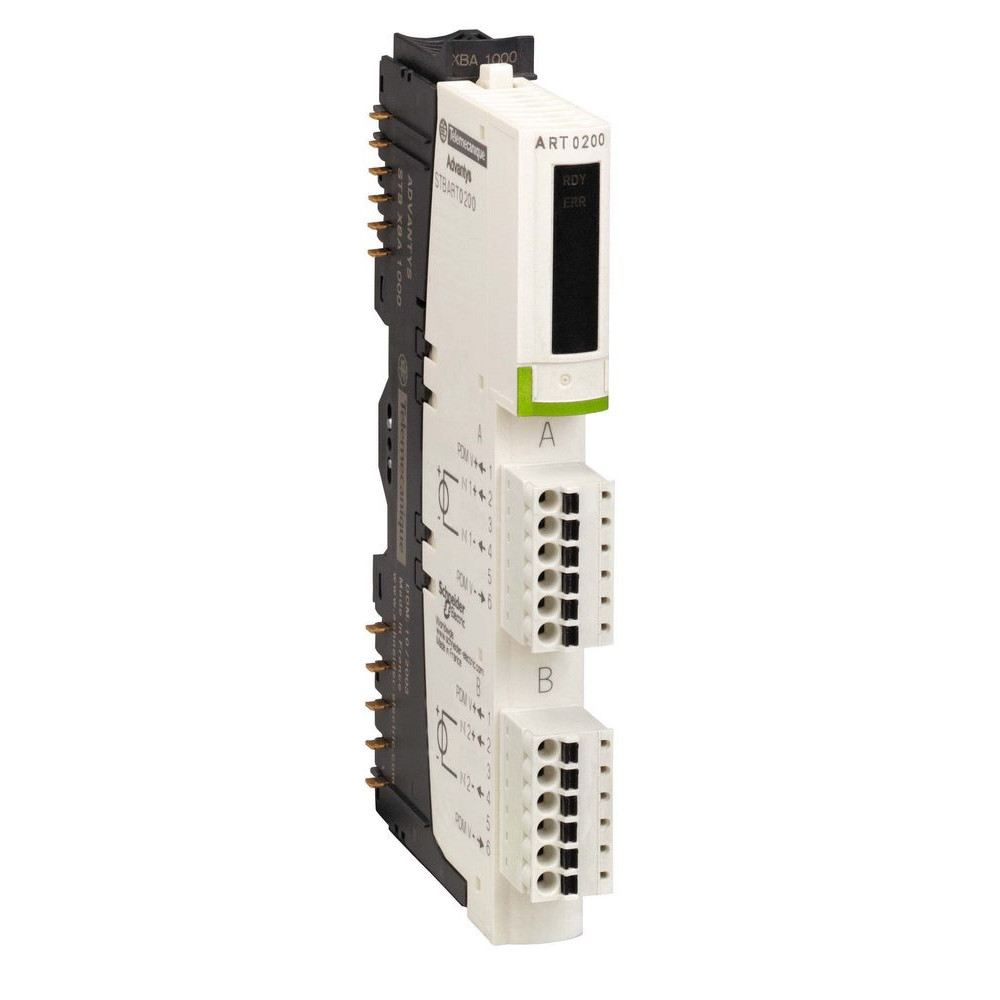

МОДУЛЬ АН. ВХ, 2 КАН RTD/TC/MV (KОМПЛ)

Характеристики

• Maximum supply current for sensors 100 мА на входные каналы
• Абсолютн. макс. входн. +/- 7,5 В пост. ток
• Абсолютная погрешность измерения +/- 0,1 % полной шкалы 25 °C внутр. +/- 0,15 % полной шкалы 25 °C внешн.
• Виброустойчивость +/-0.35 мм в 10-58 Гц 3 gn в 58-150 Гц в симметричная DIN рейка 35 x 7,5 мм 5 gn в 58-150 Гц в симметричная DIN рейка 35 x 35 мм
• Вид фильтра один входной ФНЧ 25 Hz
• Время преобразования 150 ms напряжение 60 Гц 400 ms термопара с внешней компенсацией холодного спая 50 Гц 170 ms напряжение 50 Гц 180 ms датчик температуры 60 Гц 2 или 4 провода 200 ms датчик температуры 50 Гц 2 или 4 провода 210 ms термопара с внутренней компенсацией холодного спая 60 Гц 230 ms термопара с внутренней компенсацией холодного спая 50 Гц 300 ms датчик температуры 60 Гц 3-проводн. 340 ms датчик температуры 50 Гц 3-проводн. 360 ms термопара с внешней компенсацией холодного спая 60 Гц
• Входной импеданс 10 МОм +/- 80 mV
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Изоляция между каналами и логической шиной 1500 В в течение 1 минуты
• Макс. сопротивление проводки 20 Ом Cu 10 IEC/US/JIS 2 или 3 провода 500 Ом Pt 1000 IEC/US/JIS 4-проводн. 20 Ом Ni 100 IEC/US/JIS 2 или 3 провода 20 Ом Pt 100 IEC/US/JIS 2 или 3 провода 200 Ом Ni 1000 IEC/US/JIS 2 или 3 провода 200 Ом Pt 1000 IEC/US/JIS 2 или 3 провода 50 Ом Cu 10 IEC/US/JIS 4-проводн. 50 Ом Ni 100 IEC/US/JIS 4-проводн. 50 Ом Pt 100 IEC/US/JIS 4-проводн. 500 Ом Ni 1000 IEC/US/JIS 4-проводн.
• Номинальное напряжение питания [us] 24 В пост. ток
• Относительная влажность 95-95 % в 60-60 °C без образования конденсата
• Питание модуль распределения питания
• Поведение при горячей замене да - для стандартных NIMs
• Потребляемый ток 30 мА в 5 В пост. ток для логическая шина
• Рабочая температура окружающей среды 0-70 °C
• Разрешающая способность измерительного прибора 0,01 мВ напряжение 0,1 °C или 0,1 °F датчик температуры 0,1 °C или 0,1 °F термопара
• Разрешение аналогового входа 15 бит + знак
• Светодиодный индикатор состояния состояние модуля (RDY): 1 светодиод (зеленый) ошибка модуля (ERR): 1 светодиод (красный)
• Серия Modicon STB решение по распределенным входам/выходам
• Сертификаты UL FM класс 1 раздел 2 CSA ATEX Cat 3G C-Tick
• Совместимость продукта монтажное основание STBXBA1000 модуль распределения питания STBPDT3100/3105
• Состав комплекта модуль STBART0200 STBXTS1100, 6-контактный блок винтовых зажимов монтажное основание STBXBA1000 STBXTS2100, 6-контактный блок пружинных зажимов
• Состояние пропадания обмена данными состоние "0" базовые NIM задается пользователем стандартные NIM
• Температура окружающего воздуха при хранении -40...185 °F без ухудшения номинальных значений -40-85 °C без ухудшения номинальных значений
• Температура окружающей среды при работе 32...140 °F без ухудшения номинальных значений
• Тип защиты защита от короткого замыкания
• Тип продукта стандартный комплект аналогового входа
• Точность измерения +/- 1 °C Ni 100 25 °C внешн. +/- 1,75 °C термопара K с внешней компенсацией холодного спая 25 °C +/- 1,75 °C термопара R с внешней компенсацией холодного спая 25 °C +/- 1,75 °C термопара S с внешней компенсацией холодного спая 25 °C +/- 1,75 °C термопара T с внешней компенсацией холодного спая 25 °C +/- 2 °C Pt 100 25 °C внешн. +/- 2 °C Pt 1000 25 °C внешн. +/- 2,85 °C термопара B с внешней компенсацией холодного спая 60 °C +/- 2,85 °C термопара E с внешней компенсацией холодного спая 60 °C +/- 2,85 °C термопара J с внешней компенсацией холодного спая 60 °C +/- 2,85 °C термопара K с внешней компенсацией холодного спая 60 °C +/- 1 °C Ni 100 25 °C внутр. +/- 2,85 °C термопара R с внешней компенсацией холодного спая 60 °C +/- 2,85 °C термопара S с внешней компенсацией холодного спая 60 °C +/- 2,85 °C термопара T с внешней компенсацией холодного спая 60 °C +/- 3,6 °C термопара R с внутренней компенсацией холодного спая 25 °C +/- 4 °C Cu 10 25 °C внешн. +/- 4 °C Cu 10 25 °C внутр. +/- 4 °C термопара K с внутренней компенсацией холодного спая 25 °C +/- 4,1 °C термопара S с внутренней компенсацией холодного спая 25 °C +/- 4,2 °C термопара R с внутренней компенсацией холодного спая 60 °C +/- 4,4 °C термопара T с внутренней компенсацией холодного спая 25 °C +/- 1 °C Ni 1000 25 °C внешн. +/- 4,6 °C термопара B с внутренней компенсацией холодного спая 25 °C +/- 4,6 °C термопара E с внутренней компенсацией холодного спая 25 °C +/- 5 °C термопара S с внутренней компенсацией холодного спая 60 °C +/- 5,1 °C термопара J с внутренней компенсацией холодного спая 25 °C +/- 5,5 °C термопара K с внутренней компенсацией холодного спая 60 °C +/- 6,4 °C термопара T с внутренней компенсацией холодного спая 60 °C +/- 6,8 °C термопара B с внутренней компенсацией холодного спая 60 °C +/- 6,8 °C термопара E с внутренней компенсацией холодного спая 60 °C +/- 7 °C термопара J с внутренней компенсацией холодного спая 60 °C +/- 1 °C Ni 1000 25 °C внутр. +/- 1 °C Pt 100 25 °C внутр. +/- 1 °C Pt 1000 25 °C внутр. +/- 1,75 °C термопара B с внешней компенсацией холодного спая 25 °C +/- 1,75 °C термопара E с внешней компенсацией холодного спая 25 °C +/- 1,75 °C термопара J с внешней компенсацией холодного спая 25 °C
• Требование адресации 1 слово для компенсации холодного спая 2 входных слов
• Формат данных EN 61131-2 IEC 61131-2
• Холодная замена Да
