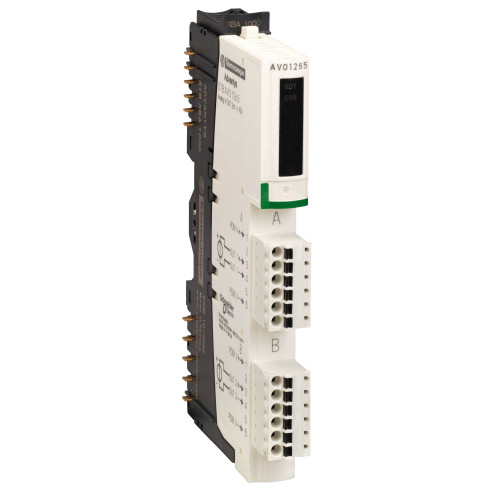

МОДУЛЬ АН. ВЫХ, 2 КАН -10..+10В (KОМПЛ)
STBAVO1265K
МОДУЛЬ АН. ВЫХ, 2 КАН -10.+10В (KОМПЛ).
серия продукта: Modicon STB решение по распределенным входам/выходам
- тип устройства или его аксессуаров: комплект главного аналогового выхода
- состав комплекта: монтажное основание STBXBA1000, модуль STBAVI1270, STBXTS1100, 6-контактный блок винтовых зажимов, STBXTS2100, 6-контактный блок пружинных зажимов.
Преимущества: Открытая система распределенного сбора данных для интеграции с устройствами. Решения Advantys для распределенного сбора данных отличаются простотой, открытостью и гибкостью, отвечая требованиям каждого этапа жизненного цикла изделия. Они экономят ваше время и деньги, упрощают задачи технического обслуживания и диагностики.
Применения: Упаковка, бутилирование, сборка, распределение, производство тканей, печать, производство полупроводников.
Класс: Полевая шина, децентрализованная периферия - аналог. модуль ввода/вывода (ID: EC001596)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 128.3 | мм |
| EF000040 | Высота | 13.9 | мм |
| EF000049 | Глубина | 70 | мм |
| EF001597 | Подходит для функций безопасности | Да | |
| EF001995 | Количество аналог. выходов | 2 | |
| EF002991 | Тип питающего напряжения | EV000509 AC/DC (перемен./постоян.) | |
| EF003017 | Поддержка протокола LON | Да | |
| EF003050 | Поддержка протокола TCP/IP | Да | |
| EF003051 | Поддержка протокола ASI | Да | |
| EF003052 | Поддержка протокола PROFIBUS | Да | |
| EF003053 | Поддержка протокола CAN | Да | |
| EF003054 | Поддержка протокола INTERBUS | Да | |
| EF003055 | Поддержка протокола KNX | Да | |
| EF003057 | Поддержка протокола MODBUS | Да | |
| EF003058 | Поддержка протокола Data-Highway | Да | |
| EF003059 | Поддержка протокола DeviceNet | Да | |
| EF003060 | Поддержка протокола SUCONET | Да | |
| EF003062 | Поддержка протокола других шинных систем | Да | |
| EF003204 | Вход, ток | Да | |
| EF003205 | Вход, напряжение | Да | |
| EF003206 | Вход, резистор | Да | |
| EF003207 | Вход, резисторный термометр | Да | |
| EF003208 | Вход, термопара | Да | |
| EF003209 | Входящий сигнал, конфигурируемый | Да | |
| EF003212 | Выход, по току | Да | |
| EF003213 | Выход, по напряжению | Нет | |
| EF003214 | Выходящий сигнал, конфигурируемый | Нет | |
| EF003575 | Разрядность аналог. входов | 9 | бит |
| EF003577 | Разрядность аналог. выходов | 9 | бит |
| EF003961 | Тип подключения | EV000415 Винтовое соединение | |
| EF003972 | Возможность монтажа на рейку | Нет | |
| EF003997 | Категория взрывобезопасности по газу | EV000154 Прочее | |
| EF003998 | Категория взрывобезопасности по пыли | EV000154 Прочее | |
| EF004002 | Возможно соединение полевой шины через отдельный шинный коплер | Нет | |
| EF004118 | Системное комплектующее | Нет | |
| EF004141 | Дополнит. исполннение (EX ia) | Да | |
| EF004142 | Дополнит. исполнение (EX ib) | Да | |
| EF005474 | Степень защиты (IP) | EV006405 IP20 | |
| EF006657 | Поддержка протокола SERCOS | Да | |
| EF006662 | Поддержка протокола INTERBUS-Safety | Да | |
| EF006782 | Категория согл. EN 954-1 | EV000599 1 | |
| EF007016 | Возможна установка спереди | Да | |
| EF007018 | Возможна установка в стойку | Нет | |
| EF007020 | Монтаж на стену/непосредственная установка | Да | |
| EF007178 | Радиостандарт Bluetooth | Да | |
| EF007179 | Радиостандарт WLAN 802.11 | Да | |
| EF007298 | Задатчик связей вводы/вывода | Да | |
| EF007399 | Уровень исполнения согл. EN ISO 13849-1 | EV000494 Нет (без) | |
| EF007519 | Поддержка протокола AS-Interface Safety at Work | Да | |
| EF007520 | Поддержка протокола DeviceNet Safety | Да | |
| EF007521 | Поддержка протокола EtherNet/IP | Да | |
| EF007522 | Поддержка протокола Foundation Fieldbus | Да | |
| EF007524 | Поддержка протокола PROFINET CBA | Да | |
| EF007525 | Поддержка протокола PROFINET IO | Да | |
| EF007526 | Поддержка протокола PROFIsafe | Да | |
| EF007527 | Поддержка протокола SafetyBUS p | Да | |
| EF007534 | Напряжение питания постоян. тока (DC) | 10...10 | В |
| EF008518 | Конфигурируемые аналог. входы | Да | |
| EF008519 | Конфигурируемые аналог. выходы | Нет | |
| EF008523 | Радиостандарт GPRS | Да | |
| EF008524 | Радиостандарт GSM | Да | |
| EF008525 | Радиостандарт UMTS | Да | |
| EF009889 | Сертифицировано по IEC 61508 | EV000494 Нет (без) |
Характеристики
- Абсолютная погрешность измерения +/- 0,5 % полной шкалы в 25 °C
- Вес нетто 0.115 кг
- Виброустойчивость 3 gn в 58-150 Гц в симметричная DIN рейка 35 x 7,5 мм 5 gn в 58-150 Гц в симметричная DIN рейка 35 x 35 мм +/-0.35 мм в 10-58 Гц
- Время обновления 25 мс
- Время отклика 3 ms
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Дифференциальная линейность монотонный
- Изоляция между каналами и логической шиной 1500 В в течение 1 минуты
- Изоляция между каналами и шиной исполнительного устройства 30 V
- Номинальное напряжение питания [us] 24 В пост. ток
- Отклонение ном. характеристик в зависимости от температуры +/-0,01 %/°C
- Относительная влажность 95-95 % в 60-60 °C без образования конденсата
- Питание модуль распределения питания
- Поведение при горячей замене нет - для базовых NIM
- Потребляемый ток 45 мА в 5 В пост. ток для логическая шина
- Рабочая температура окружающей среды 0-60 °C (without)
- Разрешение аналогового выхода 9 бит + знак
- Светодиодный индикатор состояния состояние модуля (RDY): 1 светодиод (зеленый)
- Серия Modicon STB решение по распределенным входам/выходам
- Сертификаты CSA FM класс 1 раздел 2 UL
- Собственная нелинейность +/- 0,1 % полной шкалы
- Совместимость продукта монтажное основание STBXBA1000 модуль распределения питания STBPDT3100/3105
- Состав комплекта STBAVO1265 module STBXTS2100, 6-контактный блок пружинных зажимов STBXTS1100, 6-контактный блок винтовых зажимов монтажное основание STBXBA1000
- Состояние пропадания обмена данными состоние "0"
- Температура окружающего воздуха при хранении -40...185 °F without -40-85 °C without
- Температура окружающей среды при работе 32...140 °F without
- Тип аналогового выхода напряжение: +/- 10 V
- Тип защиты защита от короткого замыкания
- Тип продукта комплект главного аналогового выхода
- Ток аналогового выхода 0.005-0.005 А
- Требование адресации 2 выходных слов
- Формат данных IEC 61131-2 EN 61131-2
- Холодная замена Да
