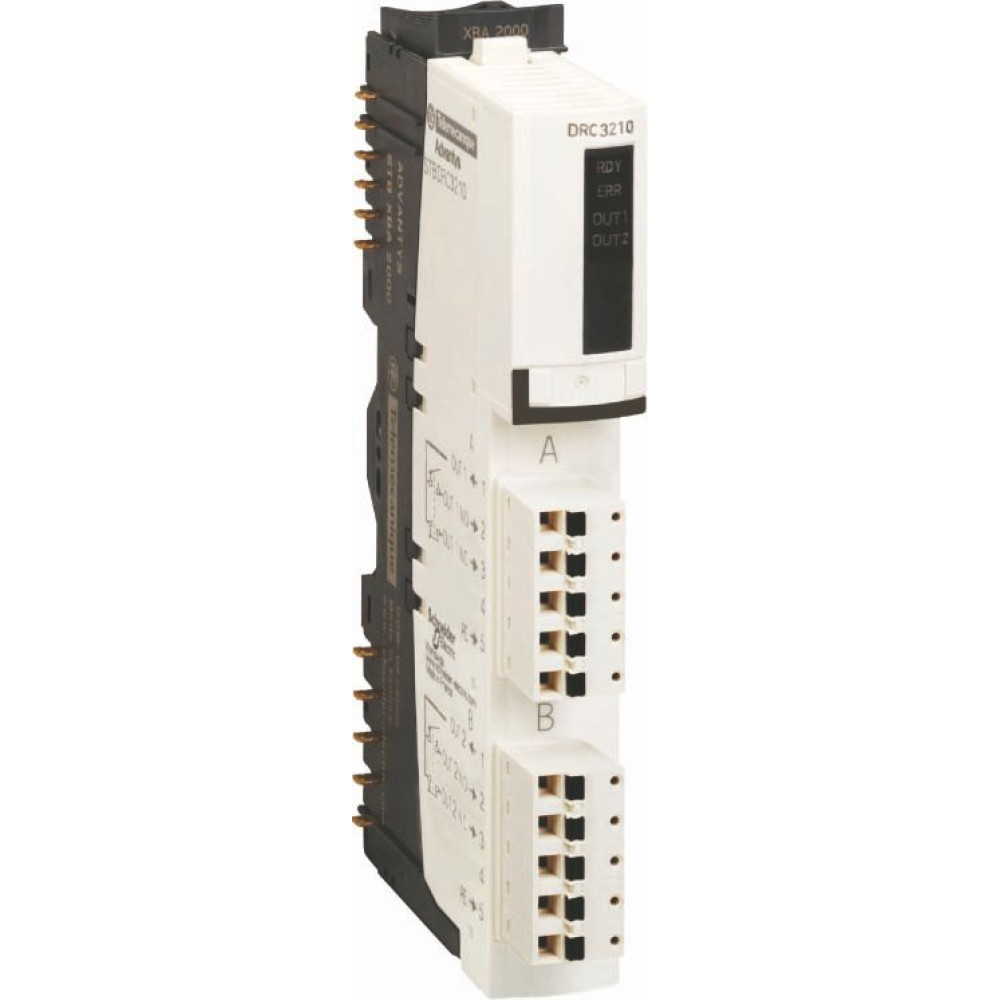

МОДУЛЬ ДИСКР. ВЫХ. РЕЛЕ, 2 КАН (KОМПЛ)
STBDRC3210K
Модуль дискретных выходов РЕЛЕ, 2 канала (комплект).
Серия продукта: Modicon STB решение по распределенным входам/выходам
- тип устройства или его аксессуаров: стандартный комплект дискретного выхода
- состав комплекта: STBXTS2110, 5-контактный блок пружинных зажимов, монтажное основание STBXBA3000, STBXTS1100, 5-контактный блок винтовых зажимов, модуль STBDRC3210
- функция дискретного выхода: 2 Н.О./Н.З.
- напряжение дискретного выхода: 115.230 В, 24 В
- тип напряжения дискретного выхода: пост. ток, пер. ток.
Преимущества: Открытая система распределенного сбора данных для интеграции с устройствами. Решения Advantys для распределенного сбора данных отличаются простотой, открытостью и гибкостью, отвечая требованиям каждого этапа жизненного цикла изделия. Они экономят ваше время и деньги, упрощают задачи технического обслуживания и диагностики.
Применения: Упаковка, бутилирование, сборка, распределение, производство тканей, печать, производство полупроводников.
Класс: Полевая шина, децентрализованная периферия - цифров. модуль ввода/вывода (ID: EC001599)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 128.3 | мм |
| EF000040 | Высота | 13.9 | мм |
| EF000049 | Глубина | 70 | мм |
| EF001428 | Ток на входе на сигнале 1 | 0.4 | мА |
| EF001597 | Подходит для функций безопасности | Да | |
| EF001993 | Количество цифров. выходов | 2 | |
| EF002382 | Задержка при обмене сигналом | 5.25...6.75 | мс |
| EF002991 | Тип питающего напряжения | EV000509 AC/DC (перемен./постоян.) | |
| EF003017 | Поддержка протокола LON | Да | |
| EF003028 | С оптическим интерфейсом | Да | |
| EF003033 | Тип вход. напряжения | EV000509 AC/DC (перемен./постоян.) | |
| EF003050 | Поддержка протокола TCP/IP | Нет | |
| EF003051 | Поддержка протокола ASI | Да | |
| EF003052 | Поддержка протокола PROFIBUS | Нет | |
| EF003053 | Поддержка протокола CAN | Нет | |
| EF003054 | Поддержка протокола INTERBUS | Нет | |
| EF003055 | Поддержка протокола KNX | Да | |
| EF003057 | Поддержка протокола MODBUS | Нет | |
| EF003058 | Поддержка протокола Data-Highway | Да | |
| EF003059 | Поддержка протокола DeviceNet | Нет | |
| EF003060 | Поддержка протокола SUCONET | Да | |
| EF003062 | Поддержка протокола других шинных систем | Да | |
| EF003202 | Выход. ток | 2 | А |
| EF003203 | Возможна защита выходов от короткого замыкания | Да | |
| EF003601 | Тип цифров. выхода | EV000511 Реле | |
| EF003961 | Тип подключения | EV000415 Винтовое соединение | |
| EF003972 | Возможность монтажа на рейку | Да | |
| EF003997 | Категория взрывобезопасности по газу | EV000494 Нет (без) | |
| EF003998 | Категория взрывобезопасности по пыли | EV000494 Нет (без) | |
| EF004002 | Возможно соединение полевой шины через отдельный шинный коплер | Нет | |
| EF004118 | Системное комплектующее | Нет | |
| EF004141 | Дополнит. исполннение (EX ia) | Да | |
| EF004142 | Дополнит. исполнение (EX ib) | Да | |
| EF005474 | Степень защиты (IP) | EV006405 IP20 | |
| EF006657 | Поддержка протокола SERCOS | Да | |
| EF006662 | Поддержка протокола INTERBUS-Safety | Да | |
| EF006782 | Категория согл. EN 954-1 | EV000599 1 | |
| EF007016 | Возможна установка спереди | Да | |
| EF007018 | Возможна установка в стойку | Нет | |
| EF007020 | Монтаж на стену/непосредственная установка | Да | |
| EF007178 | Радиостандарт Bluetooth | Да | |
| EF007179 | Радиостандарт WLAN 802.11 | Да | |
| EF007298 | Задатчик связей вводы/вывода | Да | |
| EF007399 | Уровень исполнения согл. EN ISO 13849-1 | EV000494 Нет (без) | |
| EF007519 | Поддержка протокола AS-Interface Safety at Work | Да | |
| EF007520 | Поддержка протокола DeviceNet Safety | Да | |
| EF007521 | Поддержка протокола EtherNet/IP | Нет | |
| EF007522 | Поддержка протокола Foundation Fieldbus | Да | |
| EF007524 | Поддержка протокола PROFINET CBA | Да | |
| EF007525 | Поддержка протокола PROFINET IO | Да | |
| EF007526 | Поддержка протокола PROFIsafe | Да | |
| EF007527 | Поддержка протокола SafetyBUS p | Да | |
| EF007532 | Напряжение питания 50 Гц перемен. тока (AC) | 115...230 | В |
| EF007533 | Напряжение питания 60 Гц перемен. тока (AC) | 115...230 | В |
| EF007534 | Напряжение питания постоян. тока (DC) | 24...24 | В |
| EF007553 | Предельно допуст. напряжение на выходе | 24...230 | В |
| EF007554 | Предельно допуст. напряжение на входе | 20...250 | В |
| EF008222 | Тип выход. напряжения | EV000509 AC/DC (перемен./постоян.) | |
| EF008516 | Конфигурируемые цифров. входы | Да | |
| EF008520 | Конфигурируемые цифров. выходы | Нет | |
| EF008523 | Радиостандарт GPRS | Да | |
| EF008524 | Радиостандарт GSM | Да | |
| EF008525 | Радиостандарт UMTS | Да | |
| EF009889 | Сертифицировано по IEC 61508 | EV000494 Нет (без) |
Характеристики
- Вес нетто 0.13 кг
- Виброустойчивость 3 gn в 58-150 Гц в симметричная DIN-рейка 35 x 7,5 мм 5 gn в 58-150 Гц в симметричная DIN-рейка 35 x 35 мм +/-0.35 мм в 10-58 Гц
- Время срабатывания 5,25 мс из откл. во вкл. 6,75 мс из вкл. в откл.
- Выходное напряжение 20...250 V Пер. ток 5...30 V Пост. ток
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Изоляция между каналами 500 В в течение 1 минуты
- Изоляция между каналами и логической шиной 1780 В в течение 1 минуты
- Изоляция между логической шиной и шиной исполнительного устройст 1500 В в течение 1 минуты
- Количество дискретных выходов 2
- Коммутационная способность, в·а 600 В·А резистивные
- Логика дискретного выхода положительная или отрицательная
- Механическая износостойкость 1000000 циклы
- Минимальная нагрузка 50 мА
- Напряжение дискретного выхода 24 В 115...230 В
- Номинальное напряжение питания [us] 24 В постоянный ток
- Относительная влажность 95-95 % в 60-60 °C без образования конденсата
- Поведение при горячей замене да - для стандартных NIMs
- Потребляемый ток 55 мА в 5 В постоянный ток для логическая шина
- Рабочая температура окружающей среды 0-60 °C (Без ухудшения номинальных значений)
- Сброс ручной сброс отказ последовательного порта COM
- Светодиодный индикатор состояния состояние модуля (RDY): 1 светодиод (Зеленый) состояние канала (OUT1 - OUT2): 1 светодиод на каждый канал (Зеленый) ошибка модуля (ERR): 1 светодиод (Красный)
- Серия Modicon STB решение по распределенным входам/выходам
- Сертификаты FM класс 1 раздел 2 CSA UL
- Скачок тока 20 А 10 мс емкостной
- Совместимость продукта монтажное основание блока вв/выв. STBXBA2000 модуль распределения питания STBPDT3100/3105
- Состав комплекта STBXTS2110, 5-контактный блок пружинных зажимов STBXTS1100, 5-контактный блок винтовых зажимов монтажное основание STBXBA3000 модуль STBDRC3210
- Состояние пропадания обмена данными состоние "0" базовые NIM задается пользователем стандартные NIM
- Стандарты EN/IEC 61131-2
- Температура окружающего воздуха при хранении -40...185 °F Без ухудшения номинальных значений -40-85 °C Без ухудшения номинальных значений
- Температура окружающей среды при работе 32...140 °F Без ухудшения номинальных значений
- Тип дискретного выхода реле
- Тип защиты защита катушки встроенный предохранитель на PDM выдержка времени 10 А защита от импульсных перенапряжений на выходе GMOV
- Тип напряжения дискретного выхода пер. ток пост. ток
- Тип продукта стандартный комплект дискретного выхода
- Ток дискретного выхода 2000 мА
- Функция дискретного выхода 2 Н.О./Н.З.
- Холодная замена Да
- Электрическая износостойкость 100000 циклы резистивные
В наличии на складе: Ожидается поступление
8900.00р.
- Ожидается поступление
- Код товара: STBDRC3210K
- Артикул: STBDRC3210K
