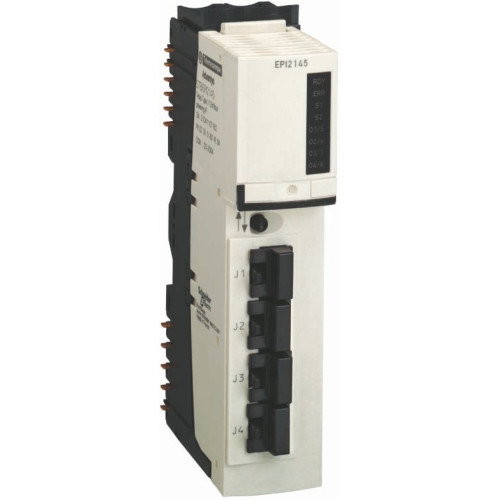

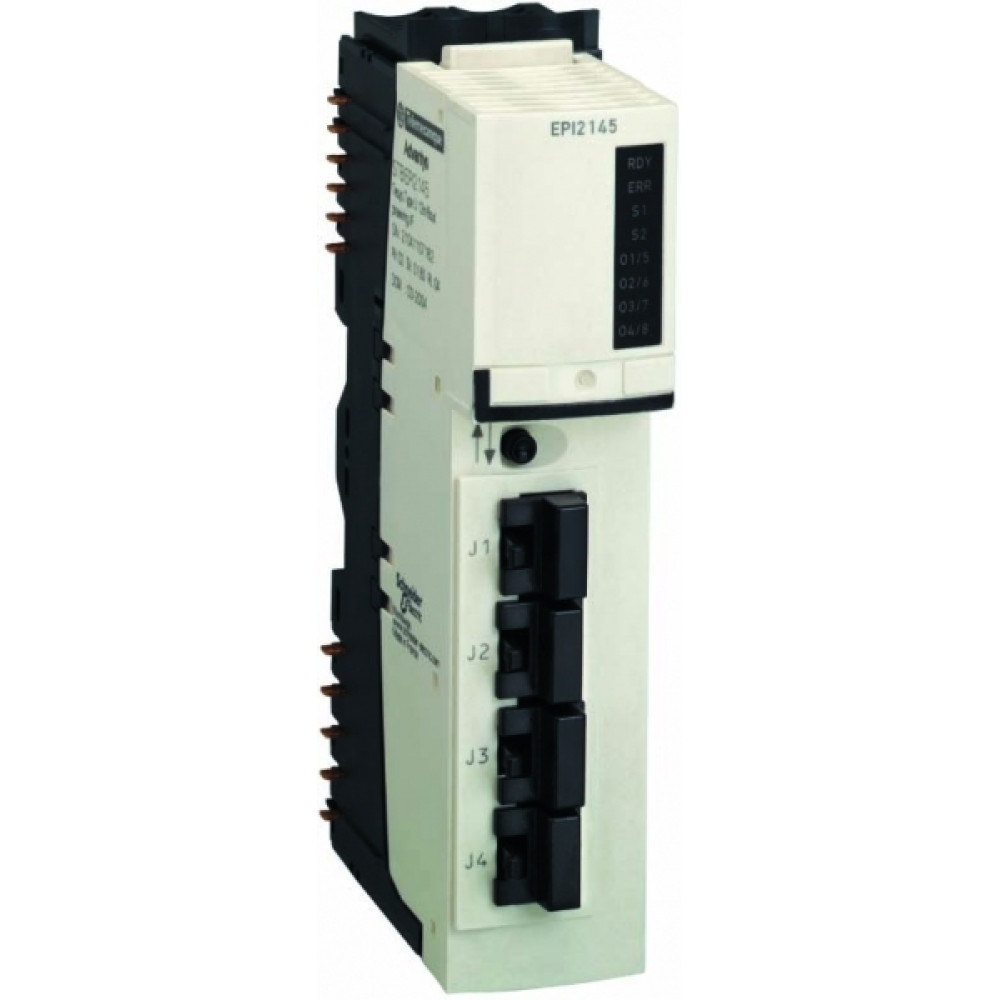

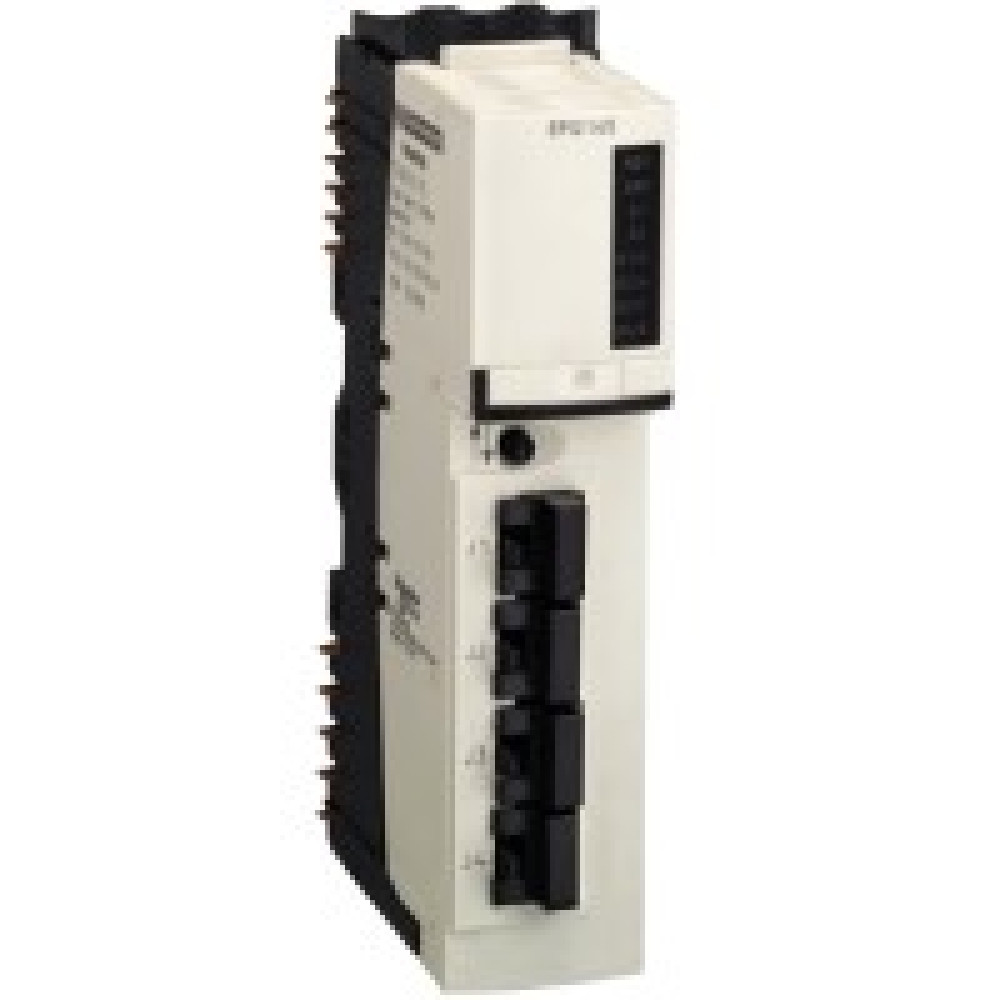

МОДУЛЬ STB ДЛЯ TESYS-U 12ВХ/8ВЫХ (KОМПЛ)
STBEPI2145K
МОДУЛЬ STB для TESYS-U 12ВХ/8ВЫХ (KОМПЛ).
Серия продукта: Modicon STB решение по распределенным входам/выходам
- тип устройства или его аксессуаров: комплект параллельного интерфейса
Преимущества: Открытая система распределенного сбора данных для интеграции с устройствами. Решения Advantys для распределенного сбора данных отличаются простотой, открытостью и гибкостью, отвечая требованиям каждого этапа жизненного цикла изделия. Они экономят ваше время и деньги, упрощают задачи технического обслуживания и диагностики.
Применения: Упаковка, бутилирование, сборка, распределение, производство тканей, печать, производство полупроводников.
Класс: Полевая шина, децентрализованная периферия - цифров. модуль ввода/вывода (ID: EC001599)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 128.3 | мм |
| EF000040 | Высота | 28.1 | мм |
| EF000049 | Глубина | 170 | мм |
| EF001428 | Ток на входе на сигнале 1 | 2 | мА |
| EF001597 | Подходит для функций безопасности | Да | |
| EF001992 | Количество цифров. входов | 12 | |
| EF001993 | Количество цифров. выходов | 8 | |
| EF002382 | Задержка при обмене сигналом | 2...2 | мс |
| EF002991 | Тип питающего напряжения | EV000461 DC (постоян.) | |
| EF003017 | Поддержка протокола LON | Да | |
| EF003027 | Количество других HW-интерфейсов | 1 | |
| EF003028 | С оптическим интерфейсом | Да | |
| EF003033 | Тип вход. напряжения | EV000461 DC (постоян.) | |
| EF003050 | Поддержка протокола TCP/IP | Нет | |
| EF003051 | Поддержка протокола ASI | Да | |
| EF003052 | Поддержка протокола PROFIBUS | Нет | |
| EF003053 | Поддержка протокола CAN | Нет | |
| EF003054 | Поддержка протокола INTERBUS | Нет | |
| EF003055 | Поддержка протокола KNX | Да | |
| EF003057 | Поддержка протокола MODBUS | Нет | |
| EF003058 | Поддержка протокола Data-Highway | Да | |
| EF003059 | Поддержка протокола DeviceNet | Нет | |
| EF003060 | Поддержка протокола SUCONET | Да | |
| EF003062 | Поддержка протокола других шинных систем | Да | |
| EF003202 | Выход. ток | 0.8 | А |
| EF003203 | Возможна защита выходов от короткого замыкания | Нет | |
| EF003601 | Тип цифров. выхода | EV000154 Прочее | |
| EF003961 | Тип подключения | EV005752 Соединение с пружинным зажимом | |
| EF003972 | Возможность монтажа на рейку | Да | |
| EF003997 | Категория взрывобезопасности по газу | EV000494 Нет (без) | |
| EF003998 | Категория взрывобезопасности по пыли | EV000494 Нет (без) | |
| EF004002 | Возможно соединение полевой шины через отдельный шинный коплер | Нет | |
| EF004118 | Системное комплектующее | Нет | |
| EF004141 | Дополнит. исполннение (EX ia) | Да | |
| EF004142 | Дополнит. исполнение (EX ib) | Да | |
| EF005474 | Степень защиты (IP) | EV006405 IP20 | |
| EF006657 | Поддержка протокола SERCOS | Да | |
| EF006662 | Поддержка протокола INTERBUS-Safety | Да | |
| EF006782 | Категория согл. EN 954-1 | EV000599 1 | |
| EF007016 | Возможна установка спереди | Да | |
| EF007018 | Возможна установка в стойку | Нет | |
| EF007020 | Монтаж на стену/непосредственная установка | Да | |
| EF007178 | Радиостандарт Bluetooth | Да | |
| EF007179 | Радиостандарт WLAN 802.11 | Да | |
| EF007298 | Задатчик связей вводы/вывода | Да | |
| EF007399 | Уровень исполнения согл. EN ISO 13849-1 | EV000494 Нет (без) | |
| EF007519 | Поддержка протокола AS-Interface Safety at Work | Да | |
| EF007520 | Поддержка протокола DeviceNet Safety | Да | |
| EF007521 | Поддержка протокола EtherNet/IP | Нет | |
| EF007522 | Поддержка протокола Foundation Fieldbus | Да | |
| EF007524 | Поддержка протокола PROFINET CBA | Да | |
| EF007525 | Поддержка протокола PROFINET IO | Да | |
| EF007526 | Поддержка протокола PROFIsafe | Да | |
| EF007527 | Поддержка протокола SafetyBUS p | Да | |
| EF007534 | Напряжение питания постоян. тока (DC) | 24...24 | В |
| EF007553 | Предельно допуст. напряжение на выходе | 24...24 | В |
| EF007554 | Предельно допуст. напряжение на входе | -3...30 | В |
| EF008222 | Тип выход. напряжения | EV000461 DC (постоян.) | |
| EF008516 | Конфигурируемые цифров. входы | Да | |
| EF008520 | Конфигурируемые цифров. выходы | Нет | |
| EF008523 | Радиостандарт GPRS | Да | |
| EF008524 | Радиостандарт GSM | Да | |
| EF008525 | Радиостандарт UMTS | Да | |
| EF009889 | Сертифицировано по IEC 61508 | EV000494 Нет (без) |
Характеристики
- Вес нетто 0.165 кг
- Виброустойчивость 3 gn в 58-150 Гц в симметричная DIN рейка 35 x 7,5 мм 5 gn в 58-150 Гц в симметричная DIN рейка 35 x 35 мм +/-0.35 мм в 10-58 Гц
- Выходное напряжение 24 V
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Информация о ремонтопригодности Подлежит замене
- Кол-во входных каналов 12
- Количество выходных каналов 8
- Номинальное напряжение питания [us] 24 В пост. ток
- Относительная влажность 95-95 % в 60-60 °C без образования конденсата
- Питание модуль распределения питания
- Поведение при горячей замене да - для стандартных NIMs
- Пределы входного напряжения 15...30 V в состоянии "1" -3...5 V в состоянии 0
- Рабочая температура окружающей среды -25-70 °C (без ухудшения номинальных значений)
- Светодиодный индикатор состояния состояние модуля (RDY): 1 светодиод (зеленый) ошибка модуля (ERR): 1 светодиод (красный) положение выключателя (S1 и S2): 2 светодиода (зеленый) состояние выхода: 4 светодиода (зеленый)
- Серия Modicon STB решение по распределенным входам/выходам
- Сертификаты FM класс 1 раздел 2 UL CSA
- Совместимость продукта модуль распределения питания STBPDT3100/3105 монтажное основание STBXBA3000
- Состав комплекта клеммный блок с пружинными зажимами монтажное основание STBXBA3000 клеммный блок с винтовыми зажимами модуль STBEPI2145
- Состояние пропадания обмена данными состоние "0" базовые NIM задается пользователем стандартные NIM
- Специальная область применения продукта TeSys Quickfit TeSys U
- Текущее состояние 1 гарантировано >= 2 mA
- Температура окружающей среды при хранении -40-85 °C
- Тип входного напряжения пост. ток
- Тип выходного напряжения пост. ток
- Тип защиты защита по питанию встроенный предохранитель на PDM выдержка времени 10 А защита от перегрузки защита от короткого замыкания защита входа ограничен токоограничивающим резистором
- Тип продукта комплект параллельного интерфейса
- Холодная замена Да
- Электрическое соединение 4 разъема RJ45
В наличии на складе: Ожидается поступление
23800.00р.
- Ожидается поступление
- Код товара: STBEPI2145K
- Артикул: STBEPI2145K
