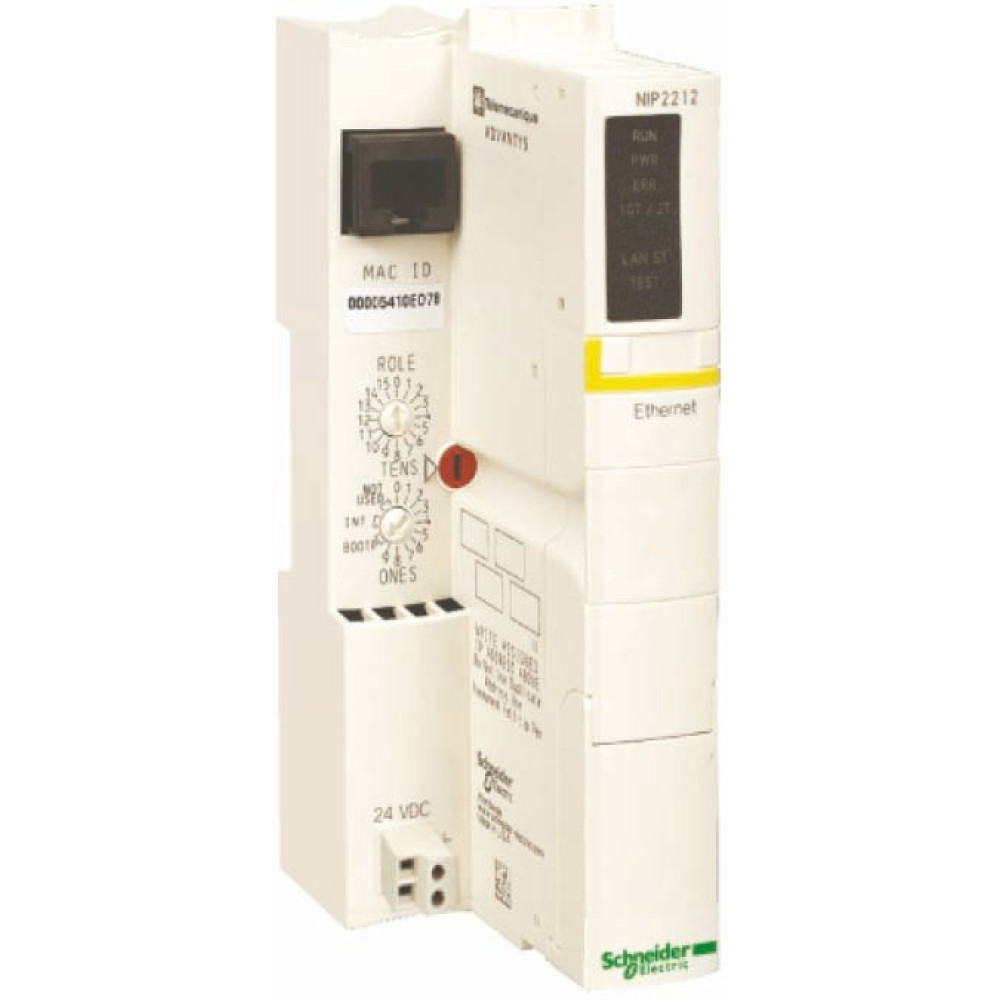

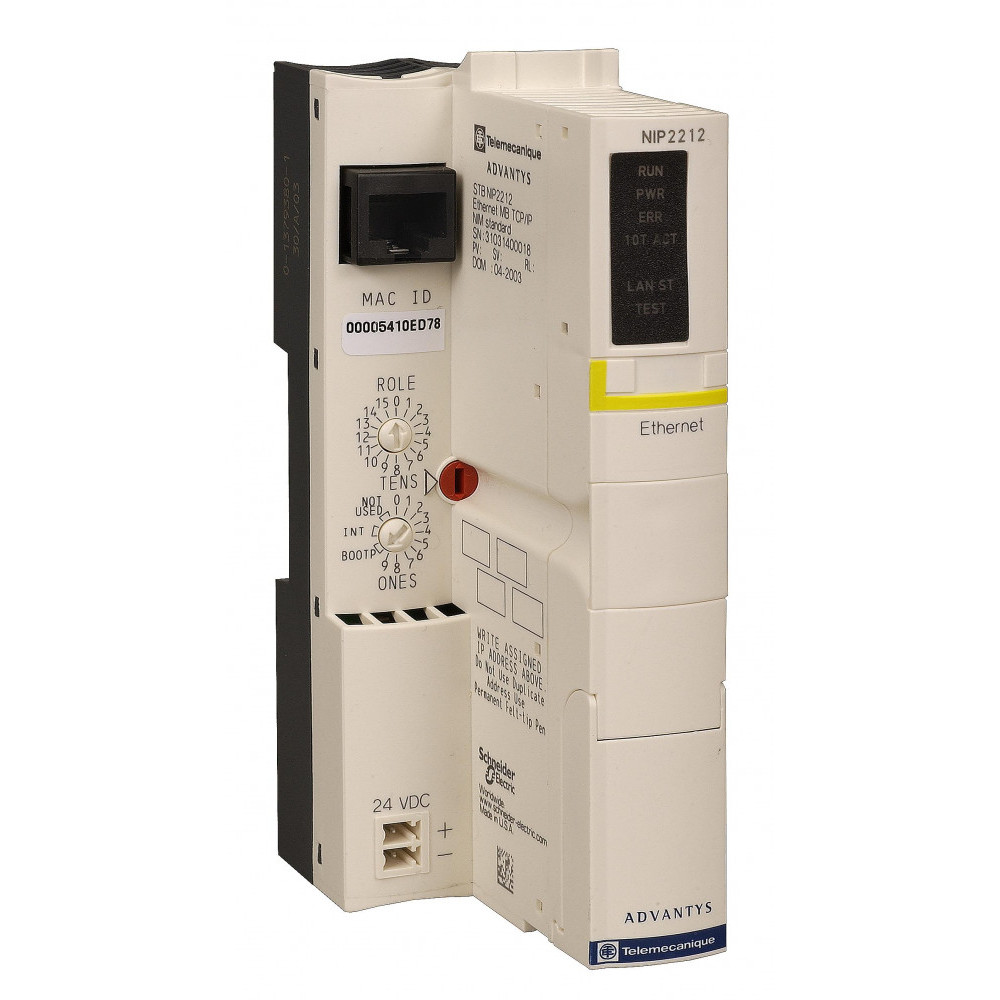

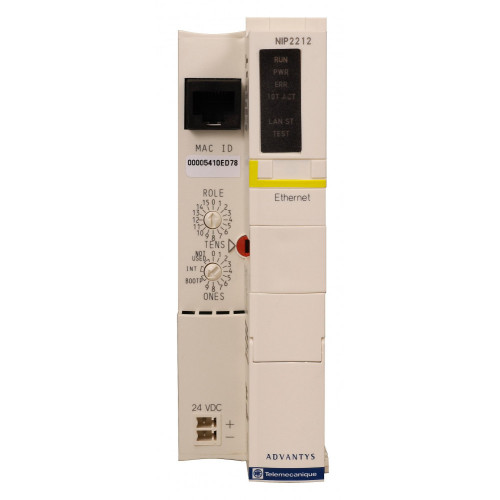

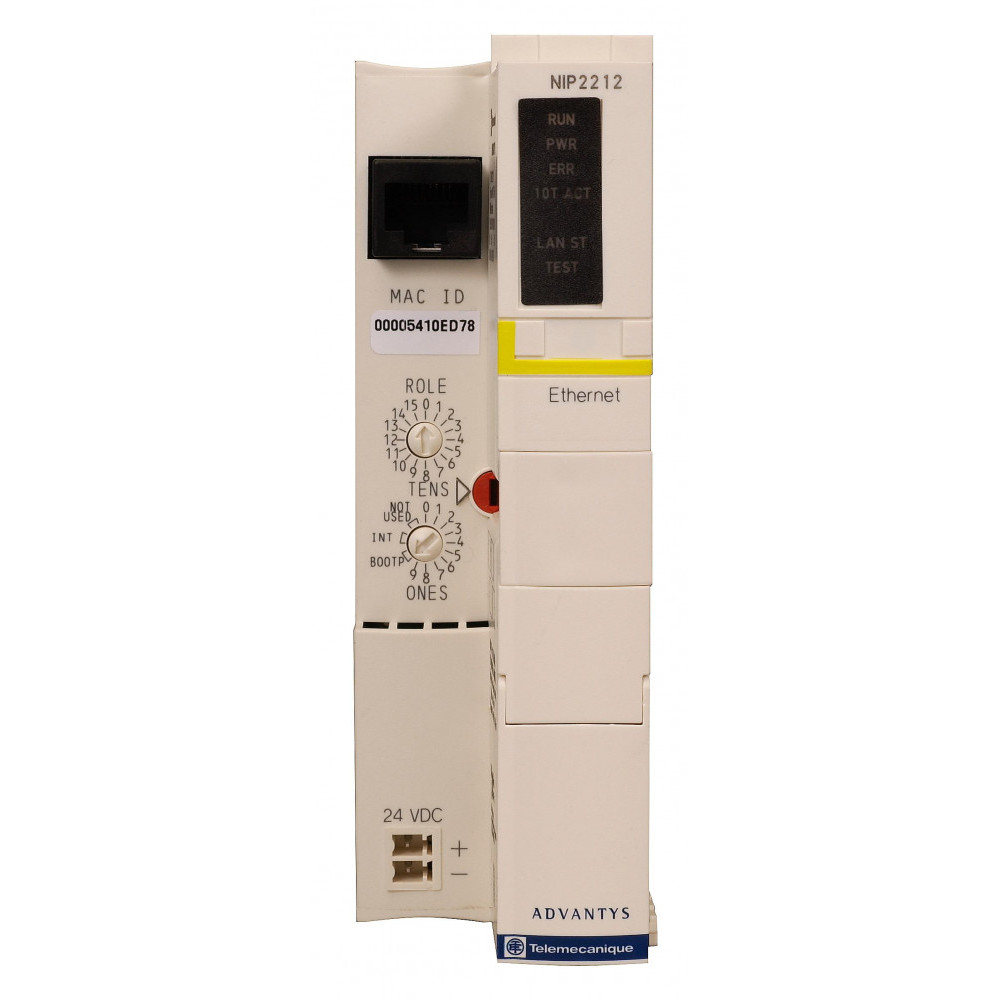

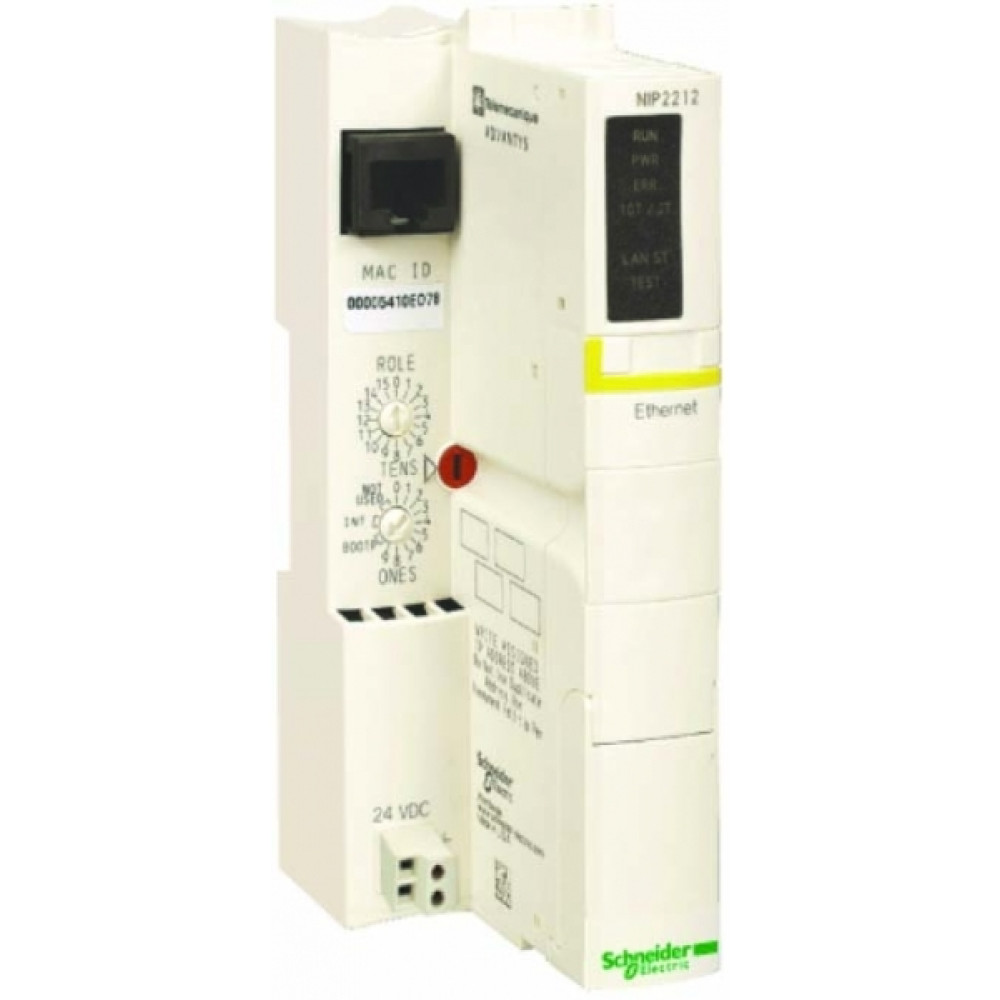

МОДУЛЬ СВЯЗИ ETHERNET TCP/IP, STANDARD
STBNIP2212
Модуль связи Ethernet TCP/IP, standard 10мбит/с.
Nип устройства или его аксессуаров: стандартный сетевой интерфейсный модуль
- концепция: Transparent Ready
- порт Ethernet: 10BASE-T
- кол-во сегментов: 1 первичная, макс. 6 расширений
- скорость передачи: 10 Mbit/s для шины длиной 0.1000 м с Кабельной системой ConneXium, 10 Mbit/s для шины длиной ;= 3000 м с оптоволоконным соединением, 10 Mbit/s для шины длиной 0.100 м в соответствии со стандартом 802,3
- структурный тип: промышленная ЛВС.
Преимущества: Открытая система распределенного сбора данных для интеграции с устройствами. Решения Advantys для распределенного сбора данных отличаются простотой, открытостью и гибкостью, отвечая требованиям каждого этапа жизненного цикла изделия. Они экономят ваше время и деньги, упрощают задачи технического обслуживания и диагностики.
Применения: Упаковка, бутилирование, сборка, распределение, производство тканей, печать, производство полупроводников.
Класс: Полевая шина, децентрализованная периферия - коммуникационный модуль (ID: EC001604)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 128.3 | мм |
| EF000040 | Высота | 40 | мм |
| EF000049 | Глубина | 70 | мм |
| EF001597 | Подходит для функций безопасности | Нет | |
| EF002991 | Тип питающего напряжения | EV000509 AC/DC (перемен./постоян.) | |
| EF003017 | Поддержка протокола LON | Да | |
| EF003050 | Поддержка протокола TCP/IP | Да | |
| EF003051 | Поддержка протокола ASI | Да | |
| EF003052 | Поддержка протокола PROFIBUS | Да | |
| EF003053 | Поддержка протокола CAN | Да | |
| EF003054 | Поддержка протокола INTERBUS | Да | |
| EF003055 | Поддержка протокола KNX | Да | |
| EF003057 | Поддержка протокола MODBUS | Да | |
| EF003058 | Поддержка протокола Data-Highway | Да | |
| EF003059 | Поддержка протокола DeviceNet | Да | |
| EF003060 | Поддержка протокола SUCONET | Да | |
| EF003062 | Поддержка протокола других шинных систем | Да | |
| EF003272 | С разделением потенциалов | Нет | |
| EF003972 | Возможность монтажа на рейку | Нет | |
| EF003997 | Категория взрывобезопасности по газу | EV006563 ATEX Взрывобезопасность по газу Категории 3G | |
| EF003998 | Категория взрывобезопасности по пыли | EV000494 Нет (без) | |
| EF004002 | Возможно соединение полевой шины через отдельный шинный коплер | Нет | |
| EF004118 | Системное комплектующее | Нет | |
| EF004141 | Дополнит. исполннение (EX ia) | Да | |
| EF004142 | Дополнит. исполнение (EX ib) | Да | |
| EF005474 | Степень защиты (IP) | EV006405 IP20 | |
| EF006657 | Поддержка протокола SERCOS | Да | |
| EF006662 | Поддержка протокола INTERBUS-Safety | Да | |
| EF006782 | Категория согл. EN 954-1 | EV000599 1 | |
| EF007016 | Возможна установка спереди | Да | |
| EF007018 | Возможна установка в стойку | Нет | |
| EF007020 | Монтаж на стену/непосредственная установка | Да | |
| EF007178 | Радиостандарт Bluetooth | Да | |
| EF007179 | Радиостандарт WLAN 802.11 | Да | |
| EF007298 | Задатчик связей вводы/вывода | Да | |
| EF007399 | Уровень исполнения согл. EN ISO 13849-1 | EV000494 Нет (без) | |
| EF007519 | Поддержка протокола AS-Interface Safety at Work | Да | |
| EF007520 | Поддержка протокола DeviceNet Safety | Да | |
| EF007521 | Поддержка протокола EtherNet/IP | Нет | |
| EF007522 | Поддержка протокола Foundation Fieldbus | Да | |
| EF007524 | Поддержка протокола PROFINET CBA | Да | |
| EF007525 | Поддержка протокола PROFINET IO | Да | |
| EF007526 | Поддержка протокола PROFIsafe | Да | |
| EF007527 | Поддержка протокола SafetyBUS p | Да | |
| EF007534 | Напряжение питания постоян. тока (DC) | 24...24 | В |
| EF008523 | Радиостандарт GPRS | Да | |
| EF008524 | Радиостандарт GSM | Да | |
| EF008525 | Радиостандарт UMTS | Да | |
| EF009889 | Сертифицировано по IEC 61508 | EV000494 Нет (без) |
Характеристики
- Вес нетто 0.13 кг
- Виброустойчивость 3 gn в 58-150 Гц в симметричная DIN рейка 35 x 7,5 мм 5 gn в 58-150 Гц в симметричная DIN рейка 35 x 35 мм +/-0.35 мм в 10-58 Гц
- Выходное напряжение 5.25 В постоянный ток (допуск: +/- 0,21 %) для логическая шина
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Кол-во адресуемых модулей вв-выв. 0-32 на остров
- Кол-во сегментов 1 первичная, макс. 6 расширений
- Кол-во устройств в сегменте 0-256
- Концепция Transparent Ready
- Максимальный ток питания 700 А
- Номинальн. выходной ток 0.575 А в 60-70 °C 1.2 А
- Номинальное напряжение питания [us] 24 В пост. ток
- Относительная влажность 95-95 % в 60-60 °C без образования конденсата
- Порт ethernet 10BASE-T
- Пределы напряжения питания 19.2-30 В
- Рабочая температура окружающей среды 0-60 °C (без ухудшения номинальных значений) -25-70 °C (с понижающим коэффициентом)
- Светодиодный индикатор состояния состояние: 1 светодиод (зеленый) 10T: 1 светодиод (зеленый) состояние острова (RUN): 1 светодиод (зеленый) питание (PWR): 1 светодиод (зеленый) ошибка модуля (ERR): 1 светодиод (красный) режим тестирования: 1 светодиод (желтый)
- Серия Modicon STB решение по распределенным входам/выходам
- Сертификаты CSA UL FM класс 1 раздел 2 ATEX Cat 3G C-Tick
- Скорость передачи 10 Мбит/с для шины длиной 3000-3000 м с оптоволоконным соединением 10 Мбит/с для шины длиной 0-100 м в соответствии со стандартом 802,3 10 Мбит/с для шины длиной 0-1000 м с кабельной системой ConneXium
- Служба обмена данными SNMP-агент обмен сообщениями по протоколу Modbus TCP/IP встроенные web-функции (конфигурирование, диагностика и доступ к переменным) протокол BootP/DHCP
- Структурный тип промышленная ЛВС
- Температура окружающей среды при хранении -40-85 °C
- Тип продукта стандартный сетевой интерфейсный модуль
- Электромагнитная совместимость стойкость к электромагнитным помехам в соответствии с IEC 61131-2
В наличии на складе: Ожидается поступление
53000.00р.
- Ожидается поступление
- Код товара: STBNIP2212
- Артикул: STBNIP2212
