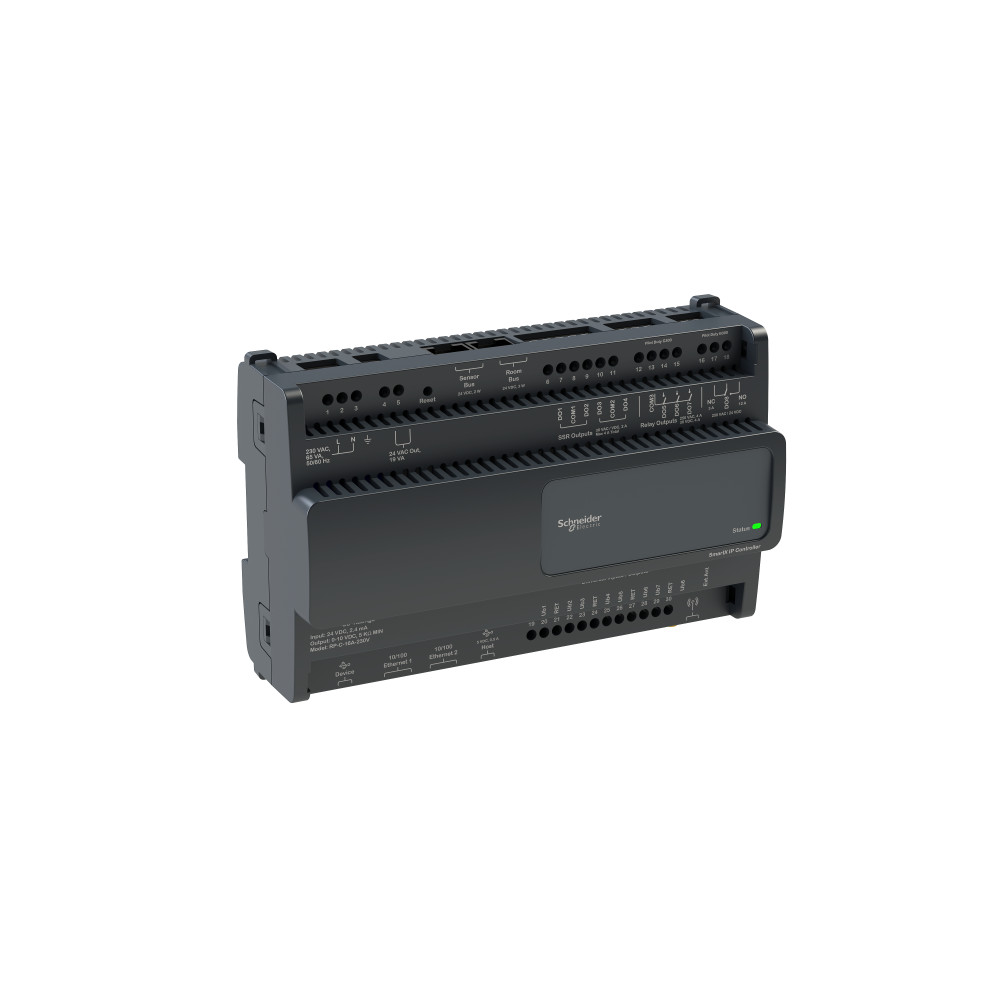

Контроллер SmartX RP-C-16A-F-230V

Характеристики

• Maximum current per output common 4 А в COM 1 + COM 2
• [us] номинальное напряжение сети 207...253 В Переменный ток
• Абсолютная погрешность измерения +/- 7 mV plus + 0.2 % of reading для напряжение +/- 0.01 mA plus + 0.4 % of reading для ток +/- 0.5 °C для - 50...70 °C
• Вес нетто 472 г
• Входной импеданс 100 kOhm для цепи напряжения 47 Ohm для токовых цепей
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Длина кабеля 3 м для USB port
• Доступные функции PWM
• Информация о ремонтопригодности Подлежит замене
• Кол-во вх/вых. 8
• Количество дискретных выходов 4 полупроводниковый 3 реле цепь управления 1 реле цепи напряжения
• Краткое название устройства RP-C-16A-F-230V
• Локальная индикация состояние: 1 светодиод (зеленый)
• Механическая износостойкость 100000 циклы для реле управления 100000 циклы для voltage relay
• Монтажная опора DIN-рейка Крепление на стену
• Наименование продукта SmartX Room Purpose Controller
• Наименование процессора ARM Cortex-A7
• Напряжение дискретного входа 0...10 V
• Напряжение дискретного выхода 0...10 V для выходная цепь 250 В пер. ток для реле управления 30 В пост. ток для реле управления 250 В пер. ток для voltage relay 24 В пост. ток для voltage relay 24 В пер. ток для транзисторный выход
• Область применения HVAC катушка низкого напряжения chilled beam
• Описание памяти внутренний 6 Мбайт цилиндрический 32 Мбайт внутренняя память (FRAM) 128 Кбайт
• Относительная влажность 0-95 %, без конденсата
• Погрешность хода часов 1 min/month в 25-25 °C
• Порт ethernet 10/100BASE-TX 2 порт
• Потребляемая мощность, ва 65 В·А
• Протокол порта обмена данными BACnet IP Bluetooth 5.0 LE - SMA
• Рабочая температура окружающей среды 0-50 °C
• Серия EcoStruxure Building Operation
• Сертификация BTL cULus CE WEEE RCM Eu.BAC
• Служба обмена данными RSTP (Ring topology support) программирование
• Совместимость продукта Xenta I / NET Continuum Balco Satchwell Honeywell Johnson Control Invensys (FD) Linx Technologies antenna SmartX living space sensor
• Срок резервного хранения данных 7 days
• Стандарты EN 60730-1 EN 60730-2-11 EN 50491-3
• Температура окружающей среды при хранении -20-70 °C
• Тип встроенных клемм port с USB 2.0 type B разъем и mini USB port с USB host port type A разъем RS485 sensor с bus разъем RS485 room picto с bus разъем
• Тип датчика температуры LG-Ni 1000 - 50...150 °C Ni 1000 - 50...150 °C Pt 1000 - 50...150 °C
• Тип дисплея без дисплея
• Тип защиты встроенный предохранитель встроенный с помощью варистора
• Тип напряжения дискретного входа пост. Тока
• Тип продукта программируемые контроллеры
• Ток дискретного входа 2.4 мА
• Ток дискретного выхода 2 мА для загрузка 2 А для транзисторный выход (DO1...DO4) 4 А для реле управления (DO5...DO7) 12 A для voltage relay (DO8)
• Топология последовательное (цепное) подключение звезда кольцо
• Торговая марка Schneider Electric
• Частота коммутации 25 Hz
• Часы реального времени с
• Электрическое соединение винтовые зажимы, 12 клемма(ы) для входов и выходов винтовые зажимы, 10 клемма(ы) выход винтовые зажимы, 3 клемма(ы) блок питания винтовые зажимы, 3 клемма(ы) form C relays SMA антенна с кабелем, 1 клемма(ы)
• Электромагнитная совместимость электромагнитное излучение в соответствии с EN 61000-6-3 электромагнитное излучение в соответствии с EN 50491-5-2 стойкость к электромагнитным излучениям в соответствии с EN 61000-6-2 стойкость к электромагнитным излучениям в соответствии с EN 50491-5-3 излучение в соответствии с EN 300-328
