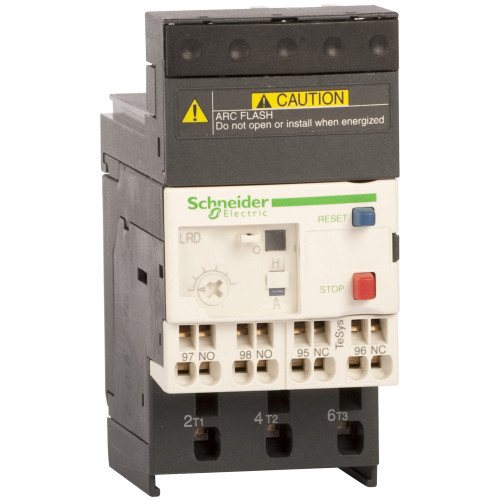

ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 12-18A КЛАСС10

Характеристики

• [ith] условный тепловой ток на открытом воздухе 5 А для цепь сигнализации
• [ue] номинальное рабочее напряжение 690 В Переменный ток 0...400 Гц для Силовая цепь в соответствии с IEC 60947-4-1
• [ui] номинальное напряжение изоляции Силовая цепь: 600 В в соответствии с CSA Силовая цепь: 600 В в соответствии с UL Силовая цепь: 690 В в соответствии с IEC 60947-4-1
• [up] номинальное импульсное выдерживаемое на 6 кВ
• Вес нетто 0.14 кг
• Вспомогательные контакты 1 Н.О. + 1 Н.З.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон уставок тепловой защиты 12-18 А
• Допустимый ток 1.5 А в 240 В AC-15 для цепь сигнализации 0.1 А в 250 В DC-13 для цепь сигнализации
• Класс тепловой перегрузки класс 10A в соответствии с IEC 60947-4-1
• Код совместимости LRD
• Краткое название устройства LRD
• Механическая стойкость вибрации: 6 g (ном.) в соответствии с IEC 60068-2-6 удары: 15 ГН в течении 11 мс в соответствии с IEC 60068-2-7
• Монтажная опора монтаж на панель, со специальными принадлежностями рейка, со специальными принадлежностями под контактором
• Наименование продукта TeSys LRD TeSys Deca
• Область применения защита двигателя
• Серия TeSys TeSys Deca
• Сертификаты МЭК UL CSA CCC EAC BV RINA DNV-GL LROS (Lloyds register of shipping) ATEX INERIS UKCA
• Совместимость продукта LC1D18 LC1D25 LC1D32 LC1D38
• Соединения – клеммы Цепь управления: Пружинные зажимы 1 кабель(и) 1-2.5 мм² жесткий кабель без наконечника Цепь управления: Пружинные зажимы 1 кабель(и) 1-2.5 мм² гибкий без наконечника Силовая цепь: Пружинные зажимы 1 кабель(и) 1.5-4 мм² гибкий без наконечника Силовая цепь: Пружинные зажимы 1 кабель(и) 1.5-4 мм² гибкий с кабельным наконечником
• Соответствующий номинал предохранителя 4 А gG для цепь сигнализации 4 А BS для цепь сигнализации
• Стандарты EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495
• Температура окружающей среды -20-60 °C без ухудшения рабочих характеристик в соответствии с IEC 60947-4-1
• Температура окружающей среды при хранении -60-70 °C
• Температурная компенсация -20-60 °C
• Тип продукта дифференциальное тепловое реле перегрузки
• Тип сети Постоянный ток (DC) Переменный ток
• Условия эксплуатации в соответствии с IACS E10
• Уставка срабатывания 1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1
• Чувствительность к обрыву фазы ток отключения 130 % от Ir на две фазы, последняя на 0
• Электрическая прочность изоляции 1.89 кВ в 50 Гц в соответствии с IEC 60947-1
