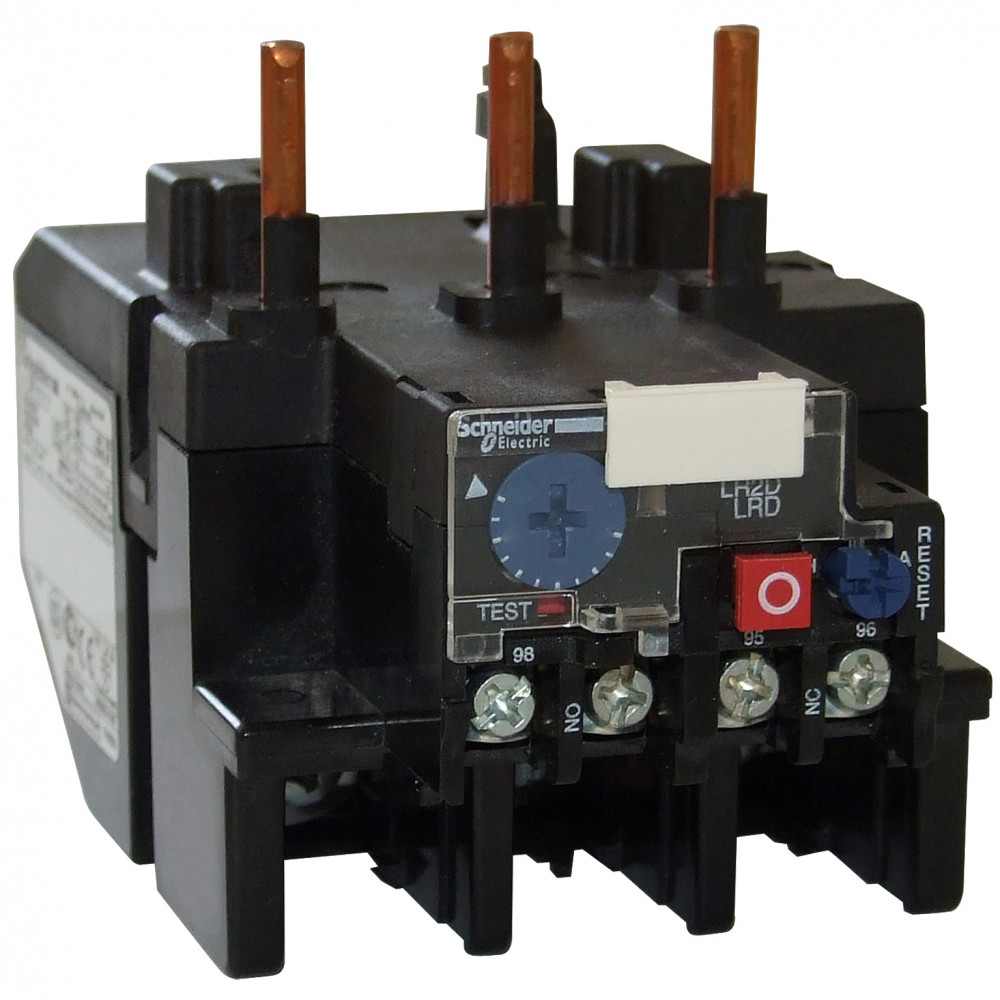

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ 1000В 30-38A CLASS 10

Характеристики

• [ith] условный тепловой ток на открытом воздухе 5 А для цепь сигнализации
• [ue] номинальное рабочее напряжение 1000 V переменный ток 0...400 Гц
• [ui] номинальное напряжение изоляции силовая цепь: 1000 В в соответствии с IEC 60947-4-1 силовая цепь: 600 В в соответствии с CSA силовая цепь: 600 В в соответствии с UL
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Диапазон уставок тепловой защиты 30-40 А
• Директива ec rohs Соответствует
• Допустимый ток 0.72 А в 500 V AC-15 для цепь сигнализации 0.06 А в 440 V DC-13 для цепь сигнализации
• Защитное исполнение TH в соответствии с IEC 60068
• Информация об исключениях по регламенту rohs да
• Код совместимости LRD
• Краткое название устройства LRD
• Механическая стойкость вибрации: 6 g (ном.) в соответствии с IEC 60068-2-6 удары: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7
• Момент затяжки цепь управления: 1.7 Н-м - винтовой зажим силовая цепь: 11.3 Н-м - клеммы с кольцевыми наконечниками M10
• Монтажная опора монтаж на панель, со специальными принадлежностями рейка, со специальными принадлежностями под контактором
• Наименование продукта TeSys LRD
• Не содержит особо опасных веществ согласно декларации reach да
• Не содержит ртути да
• Не содержит токсичных тяжелых металлов да
• Применение реле защита двигателя
• Профиль кругооборота ENVEOLI1101001EN
• Рабочая температура окружающей среды -20-60 °C без понижения в соответствии с IEC 60947-4-1
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
• Серия TeSys
• Сертификаты ATEX INERIS RINA LROS (Lloyds register of shipping) BV DNV GL CSA ГОСТ UL CCC
• Совместимость продукта LC1D80 LC1D95
• Соединения – клеммы цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² гибкий без наконечника цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² гибкий с кабельным наконечником цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² жесткий кабель без наконечника силовая цепь: клеммы с кольцевыми наконечниками
• Стандарты CSA C22.2 № 14 EN 60947-5-1 UL 508 IEC 60947-4-1 ATEX D 94/9/CE EN 60947-4-1 IEC 60947-5-1
• Статус устойчивого продукта Грин Премиум продукция
• Температура окружающей среды при хранении -60-70 °C
• Температурная компенсация -20-60 °C
• Тип продукта дифференциальное тепловое реле перегрузки
• Тип сети переменный ток постоянный ток
• Уставка срабатывания 1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1
• Чувствительность к обрыву фазы ток отключения 130 % от Ir на две фазы, последняя на 0
• Шаг соединения 17.5 мм
• Экологическая отчетнсть ENVPEP110101EN
• Электрическая прочность изоляции 6 кВ в 50 Гц в соответствии с IEC 60255-5
