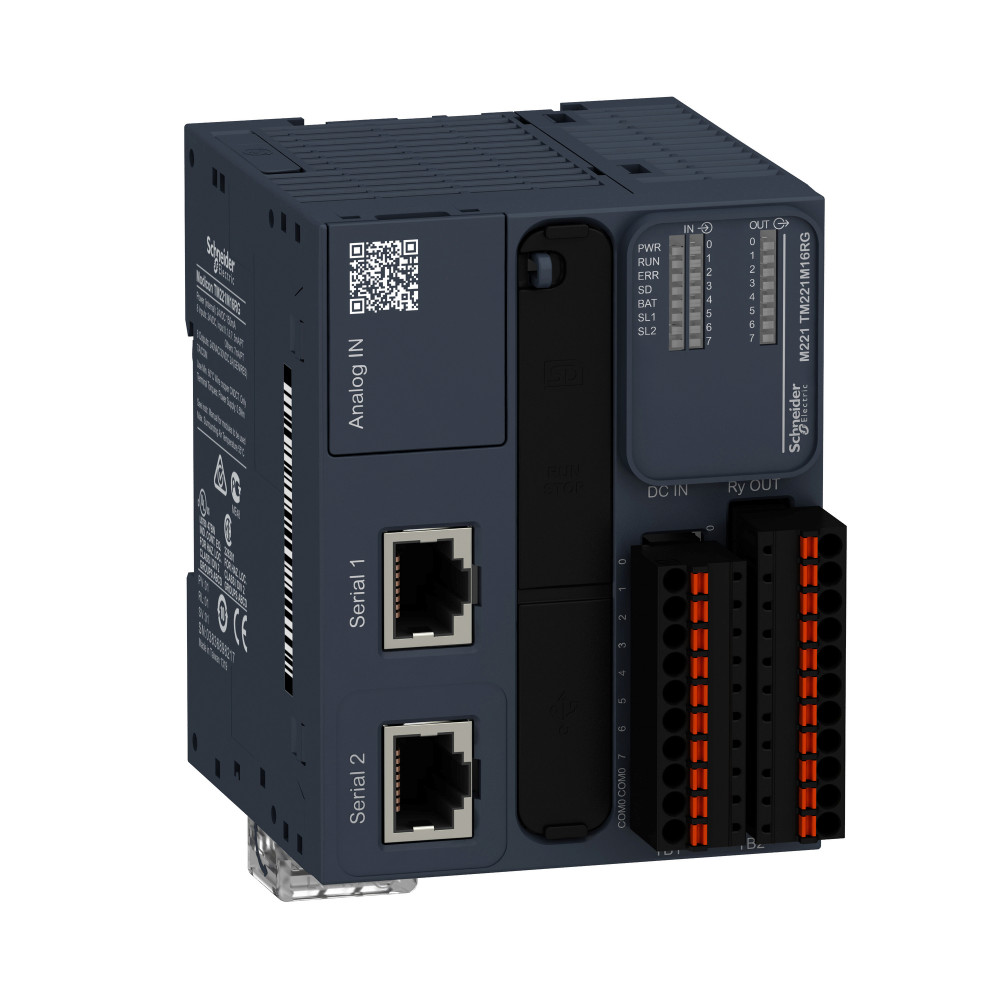

МОДУЛЬНЫЙ БАЗОВ БЛОК М221-16IO РЕЛЕ ПРУЖ

Характеристики

• Exct time for event task 60 µs время ответа
• Execution time per instruction 0.2 µs булево
• Maximum cable distance between devices экранированный кабель:
• Maximum current per output common 7 А
• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [us] номинальное напряжение сети 24 В постоянный ток
• Абсолютная погрешность измерения +/- 1 % полной шкалы для аналоговый вход
• Виброустойчивость 3,5 мм в 5-8.4 Гц в симметричная рейка 3,5 мм в 5-8.4 Гц в панельный монтаж 1 gn в 8.4-150 Гц в симметричная рейка 1 gn в 8.4-150 Гц в панельный монтаж
• Время исполнения для 1 инструкции 0.3 мс для событийные и периодические задания 0.7 мс для другая инструкция
• Время преобразования 1 мс на канал + 1 временной цикл контроллера для аналогового ввода аналоговый вход
• Время сброса 1 с
• Время срабатывания 35 мкс выключение, I2...I5 клемма(ы) для вход 10 ms включение для выход 10 ms выключение для выход 5 µs включение, I0, I1, I6, I7 клемма(ы) для быстродействующий вход 35 мкс включение, другие клеммы клемма(ы) для вход 5 µs выключение, I0, I1, I6, I7 клемма(ы) для быстродействующий вход 100 мкс выключение, другие клеммы клемма(ы) для вход
• Входной импеданс 100 kOhm для аналоговый вход 3.4 кОм для вход 4.9 кОм для быстродействующий вход
• Выдерживаемая импульсная помеха 2 кВ линии питания (пер) общий режим в соответствии с EN/IEC 61000-4-5 2 кВ выход реле общий режим в соответствии с EN/IEC 61000-4-5 1 кВ Вх/Вых общий режим в соответствии с EN/IEC 61000-4-5 1 кВ экранированный кабель общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ линии питания (пост) дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ линии питания (пер) дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ выход реле дифференциальн. режим в соответствии с EN/IEC 61000-4-5 0.5 кВ линии питания (пост) общий режим в соответствии с EN/IEC 61000-4-5
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3000 м
• Выходной ток источника питания 0.52-0.52 А 5 V для шина расширения 0.46-0.46 А 24 V для шина расширения
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Допустимая перегрузка на входах +/- 30 V постоянный ток для 5 min (максимальное) для аналоговый вход +/- 13 В постоянный ток (постоянный) для аналоговый вход
• Значение младшего значащего бита 10 мВ
• Информация об исключениях по регламенту rohs да
• Кол-во дискретных входов/выходов 16
• Количество входов счёта 4 быстрый вход (режим HSC) в 100 кГц 32 бит
• Количество дискретных входов 8 , дискретный вход в соответствии с МЭК 61131-2 тип 1
• Количество дискретных выходов 8 реле
• Контур регулирования настраиваемый ПИД-регулятор до 14 петлей одновременно
• Конфигурируемое время фильтрования 0 мс для вход 3 мс для вход 12 мс для вход
• Локальная индикация PWR: 1 светодиод (зеленый) RUN: 1 светодиод (зеленый) ошибка модуля (ERR): 1 светодиод (красный) доступ SD карты (SD): 1 светодиод (зеленый) BAT: 1 светодиод (красный) последовательныя линия1 (SL1): 1 светодиод (зеленый) последовательныя линия2 (SL2): 1 светодиод (зеленый) состояние вх/вых.: 1 светодиод на каждый канал (зеленый)
• Макс. пусковой ток 35 А
• Макс. размер областей объектов 8000 %MW слова памяти 255 %TM таймеры 255 %C счетчики 512 %KW постоянные слова 512 %M биты памяти
• Механическая износостойкость 20000000 циклы для релейный выход
• Мин. нагрузка 1 мА в 5 V пост. ток для релейный выход
• Модуль количества вх/вых. расширения 7 для релейный выход
• Монтажная опора top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
• Напряжение дискретного входа 24 V
• Напряжение дискретного выхода 5...125 В пост. ток 5...250 В пер. ток
• Не содержит особо опасных веществ согласно декларации reach да
• Не содержит ртути да
• Оборудование для хранения данных 2 Гб SD-карта (опциональный)
• Относительная влажность 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
• Питание (последов. 1)питание последовательного канала: 5 В,
• Пределы выходного напряжения 125 В постоянный ток 277 В переменный ток
• Пределы напряжения питания 20.4-28.8 В
• Предельный уровень коммутации напряжения в состоянии 1 >= 15 В для вход
• Протокол порта обмена данными USB порт: USB протокол - SoMachine-Network последов. канал без развязки: Modbus протокол ведущий/ведомый - RTU/ASCII или SoMachine-Network
• Профиль кругооборота ENVEOLI1403012EN
• Рабочая температура окружающей среды -10-55 °C (горизонтальная утановка) -10-35 °C (вертикальная установка)
• Размер памяти 256 Кбайт для пользовательское применение и данные RAM с 10000 инструкций 256 Кбайт для внутренние переменные RAM
• Разрешение аналогового входа 10 бит
• Регламент reach Содержание особо опасных веществ превышает пороговую величину
• Регламент rohs китая X
• Резервируемые данные 256 Кбайт встроенная флэш-память для резервное копирование приложений и данных
• Серия продукта Modicon M221
• Сертификаты RCM LR EAC IACS E10 cULus DNV-GL ABS CSA
• Скорость передачи 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15-15 м для RS485 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3-3 м для RS232 480 Мбит/с для USB
• Служба обмена данными Modbus вспомогательное устройство Modbus ведущее устройство
• Срок резервного хранения данных 1 год в 25 °C (прерыванием подачи питания)
• Стандарты EN/IEC 60664-1 EN/IEC 61131-2 EN/МЭК 61010-2-201
• Статус устойчивого продукта Грин Премиум продукция
• Стойкость к коммутационным помехам 2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания) 2 кВ в соответствии с EN/IEC 61000-4-4 (выход реле) 1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых) 1 кВ в соответствии с EN/IEC 61000-4-4 (Ethernet) 1 кВ в соответствии с EN/IEC 61000-4-4 (последовательный канал)
• Стойкость к кратковременным исчезновениям напряжения питания 10 мс
• Стойкость к магнитным полям 30 A/м 50/60 Гц в соответствии с EN/IEC 61000-4-8
• Стойкость к наведенным помехам 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В 0.1...80 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) 10 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
• Стойкость к электромагнитным полям 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3
• Стойкость к электростатическому разряду 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2
• Структура приложения 8 задач прерывания 1 циклическая вспомогательная задача 1 конфигурируемая непериодическая/циклическая управляющая задача
• Температура окружающей среды при хранении -25-70 °C
• Тип встроенных клемм USB порт с mini B USB 2.0 разъем последов. канал без развязки последов. 1 с RJ45 разъем и RS485 последов. канал без развязки последов. 2 с RJ45 разъем и RS232/RS485
• Тип дискретного выхода замыкающее реле
• Тип дискретных входов "приемник" или "источник" (положительн./отрицательн.)
• Тип защиты без защиты в 5 А
• Тип напряжения дискретного входа пост. Тока
• Тип продукта логический контроллер
• Тип сигнала управления A/B импульс/направление одна фаза
• Ток дискретного входа 7 мА для дискретный вход 5 мА для быстродействующий вход
• Ток дискретного выхода 2 А
• Характеристики окружающей среды обычные и опасные зоны
• Частота коммутации 20 переключ операция/мин с максимальной нагрузкой
• Часы реального времени с
• Экологическая отчетнсть ENVPEP1403012EN
• Электрическая износостойкость 100000 циклы AC-12, 120 В, 240 В·А, резистивные 100000 циклы AC-14, cos phi = 0.7 , 240 В, 240 В·А, индуктивн. 300000 циклы AC-14, cos phi = 0.7 , 120 В, 36 В·А, индуктивн. 300000 циклы AC-14, cos phi = 0.7 , 240 В, 72 В·А, индуктивн. 100000 циклы DC-12, 24 В, 48 Вт, резистивные 300000 циклы DC-12, 24 В, 16 Вт, резистивные 100000 циклы DC-13, 24 В, 24 Вт, индуктивн. (L/ R = 7 мс) 300000 циклы DC-13, 24 В, 7.2 Вт, индуктивн. (L/ R = 7 мс) 100000 циклы AC-12, 240 В, 480 В·А, резистивные 300000 циклы AC-12, 120 В, 80 В·А, резистивные 300000 циклы AC-12, 240 В, 160 В·А, резистивные 100000 циклы AC-15, cos phi = 0.35 , 120 В, 60 В·А, индуктивн. 100000 циклы AC-15, cos phi = 0.35 , 240 В, 120 В·А, индуктивн. 300000 циклы AC-15, cos phi = 0.35 , 120 В, 18 В·А, индуктивн. 300000 циклы AC-15, cos phi = 0.35 , 240 В, 36 В·А, индуктивн. 100000 циклы AC-14, cos phi = 0.7 , 120 В, 120 В·А, индуктивн.
• Электрическое соединение клеммный блок, 3 клемма(ы) для подключения питания 24 В пост. тока разъем, 4 клемма(ы) для аналоговых входов mini B USB 2.0 разъем для программируемого терминала съемный клеммник с пружинным зажимом, 10 клемма(ы) для входов съемный клеммник с пружинным зажимом, 11 клемма(ы) для выводов
• Электромагнитное излучение кондуктивное излучение - контрольный уровень: 79 дБмкВ/м КП/66 дБмкВ/м АВ ( линии питания (пер)) в 0.15-0.5 МГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 73 дБмкВ/м КП/60 дБмкВ/м АВ ( линии питания (пер)) в 0.5-300 МГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 120...69 dBµV/m КП ( линии питания) в 10-150 кГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 63 дБмкВ/м КП ( линии питания) в 1.5-30 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 79...63 дБмкВ/м КП ( линии питания) в 150-1500 кГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 200-1000 МГц в соответствии с EN/IEC 55011
