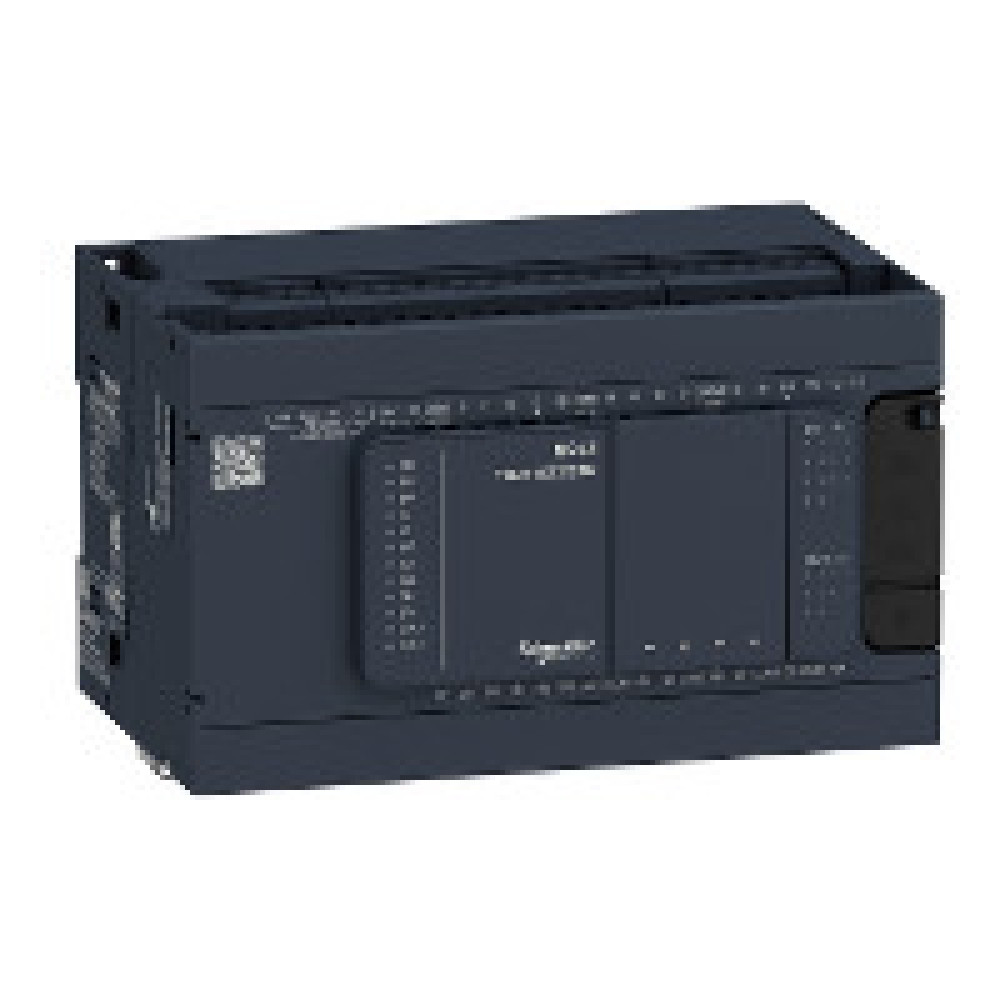

БАЗОВЫЙ БЛОК M241-24IO РЕЛЕ

Характеристики

• Maximum cable distance between devices неэкранированный кабель:
• Maximum output frequency 1 кГц для транзисторный выход 20 кГц для быстродействующий выход (режим ШИМ) 100 кГц для быстродействующий выход (режим PLS)
• [us] номинальное напряжение сети 100...240 В пер. ток
• Вес нетто 0.53 кг
• Виброустойчивость 3,5 мм в 5-8.4 Гц в симметричная рейка 3 gn в 8.4-150 Гц в симметричная рейка 3,5 мм в 5-8.4 Гц в панельный монтаж 3 gn в 8.4-150 Гц в панельный монтаж
• Время исполнения для 1 инструкции 0.3 мс для событийные и периодические задания 0.7 мс для другая инструкция
• Время сброса 10 мс автоматический сброс выход 12 с автоматический сброс быстродействующий выход
• Время срабатывания 50 мкс включение, I0...I13 клемма(ы) для вход
• Входной импеданс 4.7 кОм для вход
• Выдерживаемая импульсная помеха 2 кВ линии питания (пер) Общий режим в соответствии с EN/IEC 61000-4-5 2 кВ выход реле Общий режим в соответствии с EN/IEC 61000-4-5 1 кВ экранированный кабель Общий режим в соответствии с EN/IEC 61000-4-5 1 кВ линии питания (пер) Дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ выход реле Дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ вход Общий режим в соответствии с EN/IEC 61000-4-5 1 кВ транзисторный выход Общий режим в соответствии с EN/IEC 61000-4-5
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3000 м
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Информация о ремонтопригодности Подлежит замене
• Кол-во дискретных входов/выходов 24
• Количество входов счёта 4 быстрый вход (режим HSC) в 200 кГц 14 базовый вход в 1 кГц
• Количество дискретных входов 14 , дискретный вход 8 быстродействующий вход в соответствии с МЭК 61131-2 тип 1
• Количество дискретных выходов 6 реле 4 транзисторный 4 быстродействующий выход
• Конфигурируемое время фильтрования 1 µs для быстродействующий вход
• Логика дискретного выхода положительная логика (источник)
• Локальная индикация PWR: 1 светодиод (зеленый) RUN: 1 светодиод (зеленый) ошибка модуля (ERR): 1 светодиод (красный) ошибка вх/вых. (вх/вых.): 1 светодиод (красный) доступ SD карты (SD): 1 светодиод (зеленый) BAT: 1 светодиод (красный) последовательныя линия1 (SL1): 1 светодиод (зеленый) последовательныя линия2 (SL2): 1 светодиод (зеленый) неисправность шины TM4 (TM4): 1 светодиод (красный) состояние вх/вых.: 1 светодиод на каждый канал (зеленый)
• Модуль количества вх/вых. расширения 7 (местный вх/вых. архитектура) 14 (удаленный вх/вых. архитектура)
• Монтажная опора top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
• Напряжение дискретного входа 24 V
• Напряжение дискретного выхода 5...125 В пост. ток для релейный выход 5...250 В пер. ток для релейный выход 24 В пост. ток для транзисторный выход
• Относительная влажность 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
• Питание (последов. 1)питание последовательного канала: 5 В,
• Питание датчика 24-24 В пост. Тока в 400 мА поставляется контроллером
• Пределы выходного напряжения 125 В пост. ток релейный выход 30 В пост. ток транзисторный выход 277 В пер. ток релейный выход
• Пределы напряжения питания 85-264 В
• Предельный уровень коммутации напряжения в состоянии 1 >= 15 В для вход
• Протокол порта обмена данными последов. канал без развязки: Modbus протокол ведущий/ведомый
• Рабочая температура окружающей среды -10-50 °C (вертикальная установка) -10-55 °C (горизонтальная утановка)
• Размер памяти 8 Мбайт для программа 64 Мбайт для системная память RAM
• Резервируемые данные 128 MB встроенная флэш-память для резервное хранение данных программ
• Серия Modicon M241
• Сертификаты IACS E10 RCM cULus CSA
• Скорость передачи 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15-15 м для RS485 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3-3 м для RS232 480 Мбит/с для шины длиной 3-3 м для USB
• Срок резервного хранения данных 2 года в 25 °C
• Стандарты ANSI/ISA 12-12-01 CSA C22,2 No 142 CSA C22.2 № 213 EN/IEC 61131-2:2007 Морская спецификация (LR, ABS, DNV, GL) UL 1604 UL 508
• Стойкость к коммутационным помехам 2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания) 2 кВ в соответствии с EN/IEC 61000-4-4 (выход реле) 1 кВ в соответствии с EN/IEC 61000-4-4 (последовательный канал) 1 кВ в соответствии с EN/IEC 61000-4-4 (вход) 1 кВ в соответствии с EN/IEC 61000-4-4 (транзисторный выход)
• Стойкость к кратковременным исчезновениям напряжения питания 10 мс
• Стойкость к наведенным помехам 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В 0.1...80 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) 10 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
• Стойкость к электромагнитным полям 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
• Стойкость к электростатическому разряду 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2
• Структура приложения 4 циклических ведущих задания 3 циклических ведущих задания + 1 авторотир задание 8 внешних заданий по событиям 8 заданий по событиям
• Температура окружающей среды при хранении -25-70 °C
• Тип встроенных клемм последов. канал без развязки последов. 1 с RJ45 разъем и RS232/RS485 последов. канал без развязки последов. 2 с съемный клеммный блок с винтовыми зажимами разъем и RS485 USB порт с mini B USB 2.0 разъем
• Тип дискретного выхода транзисторный реле
• Тип дискретных входов "приемник" или "источник"
• Тип защиты защита от короткого замыкания для транзисторный выход короткое замыкание и защита от перегрузки с автоматическим сбросом для транзисторный выход защита от включения с обратной полярностью для транзисторный выход без защиты для релейный выход
• Тип напряжения дискретного входа пост. Тока
• Тип продукта логический контроллер
• Тип сигнала управления A/B в 100 кГц для быстрый вход (режим HSC) импульс/направление в 200 кГц для быстрый вход (режим HSC) одна фаза в 200 кГц для быстрый вход (режим HSC)
• Ток дискретного входа 5 мА для вход
• Ток дискретного выхода 2 А для релейный выход (Q4...Q9) 0.1 А для быстродействующий выход (режим PTO) (TR0...TR3) 0.5 А для транзисторный выход (TR0...TR3)
• Точность +/- 0.1 % в 0.02-0.1 кГц для быстродействующий выход +/- 1 % в 0.1-1 кГц для быстродействующий выход
• Функции позиционирования PTO функция 4 каналы (positioning frequency: 100 кГц)
• Часы реального времени с
• Электрическое соединение съемный клеммный блок с винтовыми зажимамидля входов и выходов (шаг 5.08 мм) съемный клеммный блок с винтовыми зажимамидля подключения питания 24 В пост. тока (шаг 5.08 мм)
• Электромагнитное излучение кондуктивное излучение - контрольный уровень: 120...69 dBµV/m КП ( линии питания) в 10-150 кГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 63 дБмкВ/м КП ( линии питания) в 1.5-30 МГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 79 дБмкВ/м КП/66 дБмкВ/м АВ ( линии питания) в 0.15-0.5 МГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 73 дБмкВ/м КП/60 дБмкВ/м АВ ( линии питания) в 0.5-300 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 79...63 дБмкВ/м КП ( линии питания) в 150-1500 кГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
