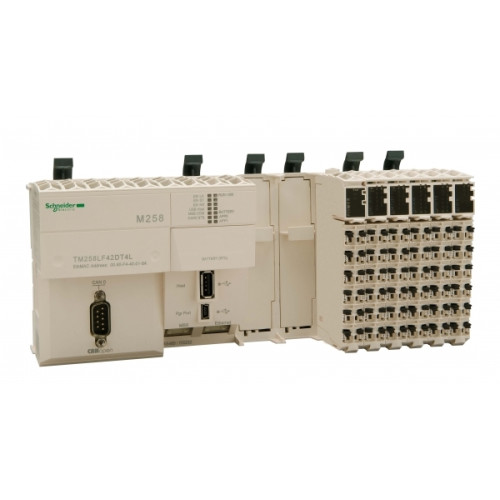

M258 ETH/CAN/ПОСЛ. ИНТЕР/2PCI/42/4ВХ/ВЫX

Характеристики

• Execution time per instruction 22 ns булево
• [in] номинальный ток 0.04 А для питание встроенных экспертных модулей 10 А для сегмент питания Вх/Вых 0.31 А для питание от электросети
• Антидребезговая фильтрация 2мск…4мс задаваемый быстрый вход/обычный вход и быстрый выход
• Вес нетто 0.77 кг
• Виброустойчивость 1 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в DIN-рейка
• Входной импеданс 6 кОм для быстродействующий вход 6 кОм для обычный вход
• Выдерживаемая импульсная помеха 0.5 кВ дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ общий режим в соответствии с EN/IEC 61000-4-5
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3000 м
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Кол-во дискретных входов/выходов 42
• Количество входов счёта 8 счетные входы в 200 кГц
• Количество дискретных входов 10 для быстродействующий вход 12 для вход 4 для обычный вход
• Количество дискретных выходов 12 выход 4 быстродействующий выход
• Конфигурируемое время фильтрования 0 мс для быстрый вход/обычный вход и быстрый выход 1.5 мс для быстрый вход/обычный вход и быстрый выход 12 мс для быстрый вход/обычный вход и быстрый выход 4 мс для быстрый вход/обычный вход и быстрый выход
• Логика дискретного выхода источник
• Локальная индикация 1 светодиод на каждый канал для состояние вх/вых. 1 светодиод зеленый/желтый для Eth LA (Ethernet activity) 1 светодиод красный для CAN status (ERROR) 1 светодиод для CAN0 STS 1 светодиод для MBS COM 1 светодиод зеленый/красный для BATT (battery status) 1 светодиод зеленый/красный для CAN (CANopen activity) 1 светодиод зеленый/красный для Eth NS (Состояние сети Ethernet) 1 светодиод зеленый/красный для Eth ST (Ethernet status) 1 светодиод зеленый/красный для RUN/MS (статус модуля) 1 светодиод зеленый/красный для USB-хост
• Максимальная потребляемая мощность в вт 14.14 Вт
• Монтажная опора симметричная DIN рейка
• Напряжение дискретного входа 24 V
• Напряжение дискретного выхода 24 В пост. ток
• Номинальное напряжение питания [us] 24 В пост. ток для питание встроенных экспертных модулей 24 В пост. ток для сегмент питания Вх/Вых 24 В пост. ток для питание от электросети
• Описание памяти цилиндрический 128 MB встроенное ОЗУ 64 Мбайт
• Относительная влажность 5-95 % без образования конденсата
• Пиковый ток 100 кА (продолжительность =
• Помеха излучаемая/наведенная CISPR11
• Пределы выходного напряжения 19.2...28.8 В
• Пределы напряжения питания 20.4-28.8 В
• Предельный уровень коммутации напряжения в состоянии 1 >= 15 В для быстродействующий вход >= 15 В для быстродействующий выход >= 15 В для обычный вход
• Рабочая температура окружающей среды 0-55 °C без ухудшения номинальных значений (горизонтальная утановка) 0-60 °C с понижающим коэффициентом (горизонтальная утановка) 0-50 °C (вертикальная установка)
• Развязка между каналами отсутствует
• Развязка между каналом и внутренними логическими схемами 500 В (среднеквадратичное значение) Переменный ток
• Разрешение аналогового входа 12 бит
• Резервируемые данные переменные типа временной и постоянной памяти CR2477M Renata, 1.5 года автономность
• Серия Modicon M258
• Сертификаты cULus CSA ГОСТ Р C-Tick
• Скорость передачи 125 kbit/s для шины длиной 500-500 м для CANopen 250 kbit/s для шины длиной 250-250 м для CANopen 50 kbit/s для шины длиной 1000-1000 м для CANopen 500 kbit/s для шины длиной 100-100 м для CANopen 10 kbit/s для шины длиной 5000-5000 м для CANopen 1000 Кбит/s для шины длиной 4-4 м для CANopen 20 kbit/s для шины длиной 2500-2500 м для CANopen 800 kbit/s для шины длиной 25-25 м для CANopen
• Специальная область применения продукта -
• Стандарты UL 508 IEC 61131-2 CSA C22.2 № 213 CSA C22,2 No 142
• Стойкость к коммутационным помехам 1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых) 1 кВ в соответствии с EN/IEC 61000-4-4 (экранированный кабель) 2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания)
• Стойкость к электромагнитным полям 1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3 10 В/м 80…2000МГц в соответствии с EN/IEC 61000-4-3
• Стойкость к электростатическому разряду 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2
• Температура окружающей среды при хранении -25-70 °C
• Тип встроенных клемм 1 изолированный последовательный каннал с розетка RJ45 разъем, протокол: Modbus с ведущий/ведомый метод, рама передачи: RTU/ASCII or текстовый (знаковый) резжим ASCII, физический интерфейс: RS232/RS485, скорость передачи: 300...115200 бит/с 1 изолированный последовательный каннал с розетка RJ45 разъем, протокол: Ethernet Modbus TCP/IP с ведомый метод, физический интерфейс: 10BASE-T/100BASE-TX 1 изолированный последовательный каннал с мини B USB разъем, скорость передачи: 480 Мбит/с 1 изолированный последовательный каннал с USB типа A разъем, скорость передачи: 480 Мбит/с 2 свободных PCI слота 1 CANopen с вилка SUB-D 9 разъем, протокол: CANopen с ведущий метод
• Тип дискретных входов "приемник" для быстродействующий вход "приемник" для обычный вход источник для вход
• Тип напряжения дискретного входа пост. Тока
• Тип продукта логический контроллер
• Ток дискретного входа 4 мА для быстродействующий вход 4 мА для обычный вход
• Ток дискретного выхода 4 мА для быстродействующий выход
• Часы реального времени без калибровки пользователя часы, отклонение часов < 30 с/месяц в 25-25 °C с калибровкой пользователя часы, отклонение часов
• Электромагнитная совместимость EN/IEC 61000-4-6
