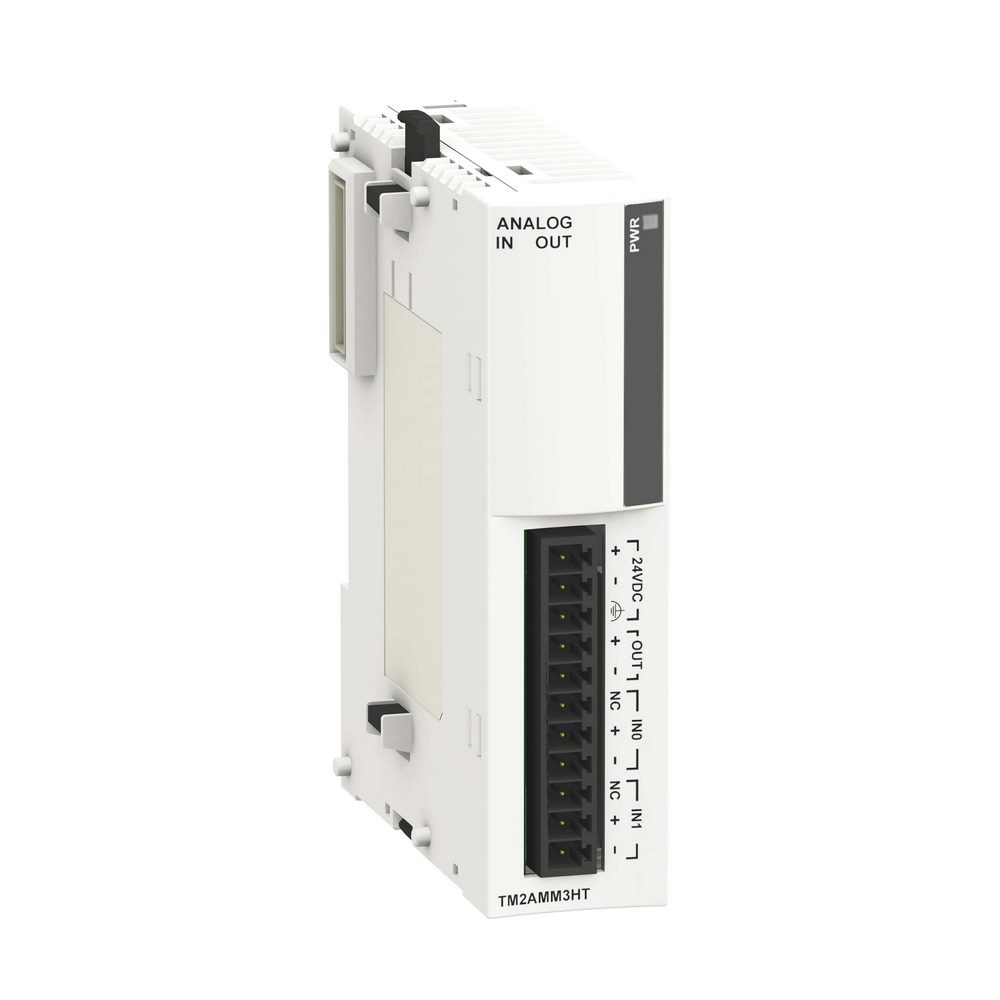

МОДУЛЬ АНАЛОГ 2ВХ/1ВЫХ 0-10В/4-20МА 12Б
TM2AMM3HT
Модуль аналог 2вх/1вых 0-10В/4-20мА 12б. серия продукта: логический контроллер Modicon M238 - тип устройства или его аксессуаров: модуль аналогового вв/выв. - входной уровень: высокий уровень - Тип подключения: ток 4…20 mA не дифференциальный, напряжение 0…10 V не дифференциальный - тип аналогового выхода: напряжение 0…10 V, ток 4…20 mA - перекрестный: и lt;= 2 LSB. Преимущества: .. применения: Простые автономные установки: системы управления освещением, ОВКВ, управление доступом, контроль и мониторинг.... Преимущества: Встроенный контроллер. Модельный ряд контроллеров с ЧМИ совмещает в одном изделии функции управления и человеко-машинного интерфейса. Это снижает количество необходимого оборудования и соответствующие эксплуатационные расходы на протяжении всего срока службы машины.... применения: -.. Преимущества: Они обеспечат вас оптимальными решениями для машин серийного производства на основе функции быстродействующего счетчика и отслеживания от 1 до 4 осей по каналу РТО или CANopen.... применения: - Общее управление машинами -Упаковка..
Класс: Аналог. модуль ввода/вывода ПЛК (ID: EC001420)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 23.5 | мм |
| EF000040 | Высота | 90 | мм |
| EF000049 | Глубина | 70 | мм |
| EF001597 | Подходит для функций безопасности | Да | |
| EF001994 | Количество аналог. входов | 2 | |
| EF001995 | Количество аналог. выходов | 1 | |
| EF003204 | Вход, ток | Нет | |
| EF003205 | Вход, напряжение | Нет | |
| EF003206 | Вход, резистор | Да | |
| EF003207 | Вход, резисторный термометр | Да | |
| EF003208 | Вход, термопара | Да | |
| EF003209 | Входящий сигнал, конфигурируемый | Нет | |
| EF003212 | Выход, по току | Нет | |
| EF003213 | Выход, по напряжению | Нет | |
| EF003214 | Выходящий сигнал, конфигурируемый | Нет | |
| EF003575 | Разрядность аналог. входов | 12 | бит |
| EF003577 | Разрядность аналог. выходов | 12 | бит |
| EF003961 | Тип подключения | EV000415 Винтовое соединение | |
| EF003997 | Категория взрывобезопасности по газу | EV000494 Нет (без) | |
| EF003998 | Категория взрывобезопасности по пыли | EV000494 Нет (без) | |
| EF004141 | Дополнит. исполннение (EX ia) | Да | |
| EF004142 | Дополнит. исполнение (EX ib) | Да | |
| EF006782 | Категория согл. EN 954-1 | EV000599 1 | |
| EF007399 | Уровень исполнения согл. EN ISO 13849-1 | EV000494 Нет (без) | |
| EF008518 | Конфигурируемые аналог. входы | Нет | |
| EF008519 | Конфигурируемые аналог. выходы | Нет | |
| EF009889 | Сертифицировано по IEC 61508 | EV000494 Нет (без) |
Характеристики
- Активное сопротивление нагрузки >= 2000 Ом напряжение
- Вес нетто 0.085 кг
- Время преобразования 20 мс + 1 цикл управления контроллера
- Время стабилизации 20 мс
- Входной импеданс >= 10 Ом Ток >= 1 МОм Напряжение
- Входной уровень высокий уровень
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Длительность выборки 10 мс
- Допустимая длительная перегрузка 40 mA, тип аналогового входа: Ток 13 V, тип аналогового входа: Напряжение
- Значение младшего значащего бита 2,5 мВ Напряжение напряжение 4,8 мкА Ток ток
- Изоляция между каналом и внутренними логическими схемами оптопара
- Информация о ремонтопригодности Подлежит замене
- Нелинейность +/- 0,2 % полной шкалы, тип аналогового входа: Ток, тип аналогового выхода: ток +/- 0,2 % полной шкалы, тип аналогового входа: Напряжение, тип аналогового выхода: напряжение
- Номинальное напряжение питания [us] 24 В постоянный ток
- Общая погрешность +/-1 % полной шкалы, тип аналогового входа: Ток, тип аналогового выхода: ток +/-1 % полной шкалы, тип аналогового входа: Напряжение, тип аналогового выхода: напряжение
- Ошибка на выходе +/- 1 % полной шкалы
- Период опроса 60 мс на канал + 1 цикл управления контроллера
- Повторяемость позиционирования +/-0,5 % полной шкалы для вход/выход
- Погрешность измерения +/- 0,2 % полной шкалы 0...10 V 0...10 V в 25 °C +/- 0,2 % полной шкалы 4...20 мА 4...20 мА в 25 °C
- Потребляемый ток 50 мА в 24 В постоянный ток внешн. 50 мА в 5 В постоянный ток встроенный
- Пределы напряжения питания 19.2-30 В
- Разрешение аналогового входа 12 бит
- Разрешение аналогового выхода 12 бит
- Серия логический контроллер Modicon M238
- Совместимость серий продукта Twido Advantys OTB
- Температурный коэффициент +/-0,006 % полной шкалы/°C, тип аналогового входа: 0...10 V +/-0,006 % полной шкалы/°C, тип аналогового входа: 4...20 mA +/-0,015 % полной шкалы/°C, тип аналогового входа: 0...10 V, тип аналогового выхода: 0...10 V +/-0,015 % полной шкалы/°C, тип аналогового входа: 4...20 mA, тип аналогового выхода: 4...20 mA
- Тип аналогового выхода ток: 4...20 мА напряжение: 0...10 V
- Тип продукта модуль аналогового вв/выв.
- Электрическая прочность изоляции 500 В между каналами ввода-вывода 500 В между вх/вых. и внешним контуром питания 500 В между вх/вых. и внутр. логич. схемами
- Электрическое соединение 1 съемный клеммный блок с винтовыми зажимами
В наличии на складе: Ожидается поступление
54100.00р.
- Ожидается поступление
- Код товара: TM2AMM3HT
- Артикул: TM2AMM3HT
