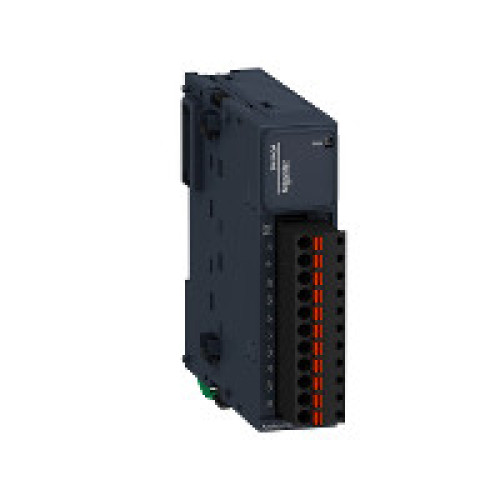

АНАЛОГ МОДУЛЬ РАСШИРЕНИЯ ТМ3- 4 ВЫХ ПРУЖ

Характеристики

• Абсолютная погрешность измерения +/- 1 % полной шкалы pitch 5.08 mm в 25 °C
• Активное сопротивление нагрузки 1 kOhm напряжение 300 Ohm ток
• Вес нетто 0.1 кг
• Виброустойчивость 3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка
• Время преобразования 1 мс + 1 мс через канал + 1 время цикла
• Время стабилизации 1 мс
• Выдерживаемая импульсная помеха 1 кВ блок питания Общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ блок питания Дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ выход Общий режим в соответствии с EN/IEC 61000-4-5
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3000 м
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Значение младшего значащего бита 2.44 мВ 0...10 VНапряжение 4.88 мВ - 10...10 ВНапряжение 4.88 мкА 0...20 mAТок 3.91 мкА 4...20 мАТок
• Информация о ремонтопригодности Подлежит замене
• Локальная индикация PWR: 1 светодиод (зеленый)
• Монтажная опора top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
• Нелинейность +/- 0,2 % полной шкалы
• Номинальное напряжение питания [us] 24 В постоянный ток
• Отклонение ном. характеристик в зависимост +/- 0.01 %FS/°C
• Относительная влажность 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
• Повторяемость позиционирования +/- 0,4 % полной шкалы
• Потребляемый ток 40 мА в 5 В постоянный ток через разъем шины режим холостого хода 50 мА в 5 В постоянный ток через разъем шины полная нагрузка 50 мА в 24 В постоянный ток через внешнее питание режим холостого хода 125 мА в 24 В постоянный ток через внешнее питание полная нагрузка
• Пределы напряжения питания 20.4-28.8 В
• Пульсации на выходе 20 мВ
• Разрешение аналогового входа 12 бит 11 бит + знак
• Разрешение аналогового выхода 12 бит 11 бит + знак
• Серия Modicon TM3
• Совместимость серий продукта Modicon M221 Modicon M241 Modicon M251 Modicon M262
• Стандарты EN/МЭК 61010-2-201 EN/IEC 61131-2
• Стойкость к коммутационным помехам 1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых)
• Стойкость к кратковременным исчезновениям 10 мс
• Стойкость к магнитным полям 30 A/м в соответствии с EN/IEC 61000-4-8
• Стойкость к наведенным помехам 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
• Стойкость к электромагнитным полям 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
• Стойкость к электростатическому разряду 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2
• Температура окружающей среды -10-55 °C горизонтальная утановка -10-35 °C вертикальная установка
• Температура окружающей среды при хранении -25-70 °C
• Тип аналогового выхода ток: 4...20 мА ток: 0...20 mA напряжение: 0...10 V напряжение: - 10...10 В
• Тип продукта модуль аналогового вывода
• Электрическое соединение 11 2,5 мм² съемный клеммник с пружинным зажимом с шаг 5.08 мм регулировка для выходов и питания
• Электромагнитное излучение излучение - контрольный уровень: 40 дБмкВ/м КП Класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП Класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
