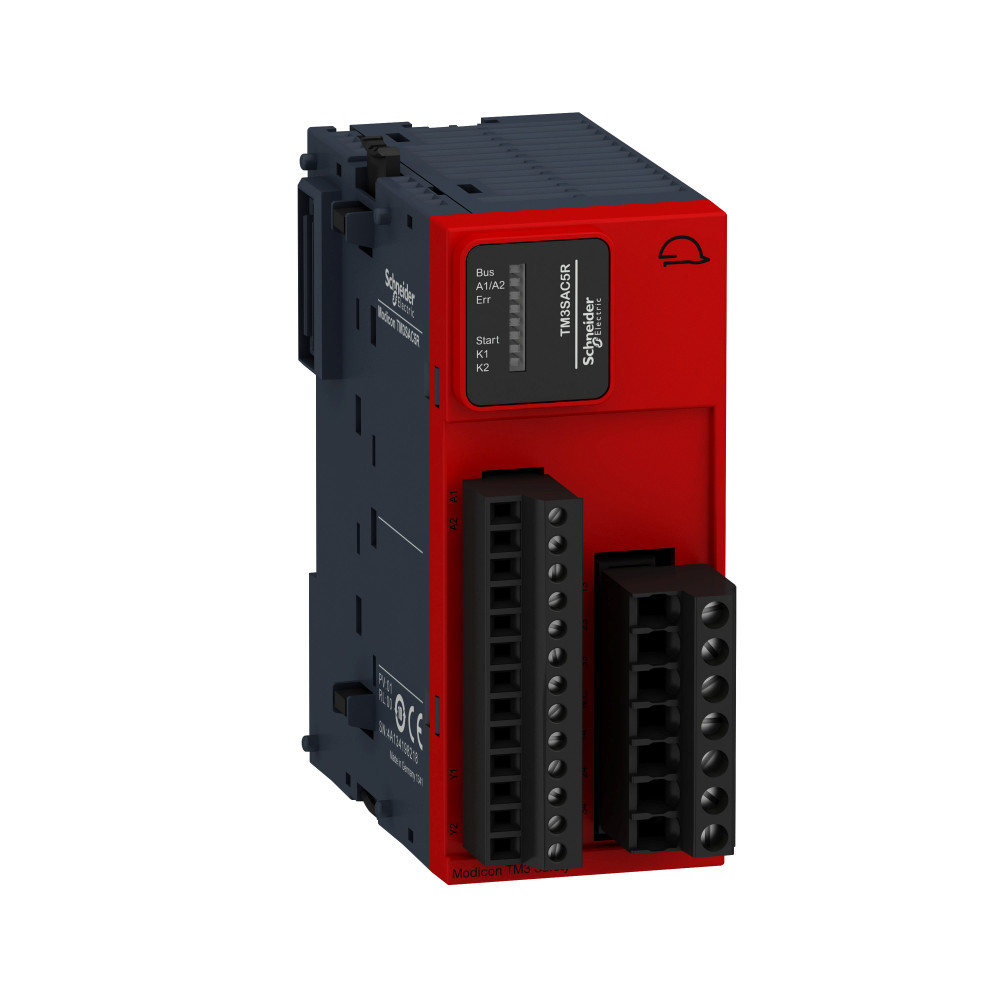

МОДУЛЬ БЕЗОПАСНОСТИ ТМ3- КАТЕГОРИЯ 3

Характеристики

• Maximum response time on input open 40 мс
• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [ith] условный тепловой ток на открытом воздухе 18 А
• [ui] номинальное напряжение изоляции 300 В (степень загрязнения 2) в соответствии с МЭК 60647-5-1
• [up] номинальное импульсное выдерживаемое напряжение 4 кВ категория перенапряжения III в соответствии с МЭК 60647-5-1
• [us] номинальное напряжение сети 24 В - 15...20 % постоянный ток
• Виброустойчивость +/- 3,5 мм (частота= 5-150 Гц) в соответствии с IEC 60068-2-6
• Время синхронизации между входами не ограничено
• Выдерживаемая импульсная помеха 1 кВ линии питания (пост) дифференциальн. режим в соответствии с EN/IEC 61000-4-5 Постоянного тока 1 кВ линии питания (пост) общий режим в соответствии с EN/IEC 61000-4-5 Постоянного тока
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3000 м
• Выходное напряжение 10 V релейный выход
• Выходной тепловой ток 6 A на реле для релейный выход
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Данные о безопасности и надежности DC = 95 % в соответствии с EN/ISO 13849-1 PFHd = 5E-9 1/ч в соответствии с МЭК 61508-1 1 операция/час DC-13 24 В постоянный ток,
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Информация об исключениях по регламенту rohs да
• Кол-во защитных цепей 3 Н.О. для мгновенное размыкание реле
• Краткое название устройства TM3SAC
• Локальная индикация пользователь: 6 светодиодов (зеленый/красный)
• Макс. коммутируемое напряжение 230 В категория использования AC-15 в 50 Гц (мгновенное размыкание реле) 24 В категория использования DC-13 (мгновенное размыкание реле)
• Максимальная длина кабеля между устройствами 30 м
• Механическая стойкость толчки 6 мс 300 ударов (25 gn) в соответствии с IEC 60068-2-27
• Минимальный выходной ток 10 мА для релейный выход
• Монтажная опора top hat type TH35-7.5 рейка в соответствии с IEC 60715 top hat type TH35-15 рейка в соответствии с IEC 60715 настенный монтаж с использованием зажимов
• Напряжение цепи управления 24 V пост. ток
• Не содержит особо опасных веществ согласно декларации reach да
• Не содержит ртути да
• Отключающая способность 360 В·А удержание AC-15 B300 релейный выход 3600 В·А бросок AC-15 B300 релейный выход 4 А 24 В 50 мс DC-13 релейный выход
• Относительная влажность 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
• Потребляемый ток 100 мА в 24 В пост. ток внешнее питание (в состоянии вкл.)
• Применение модуля защиты для контроля аварийного останова и выключателя
• Профиль кругооборота ENVEOLI1403010EN
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая X
• Серия продукта Modicon TM3 Safety
• Сертификаты TÜV CSA 61010-2-201 (в ожидании) CSA Haz Loc Class 1 Division 2 (в ожидании) RCM ANSI Haz Loc Class 1 Division 2 (в ожидании) EAC UL 61010-2-201
• Соединения – клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,2...1 x 2,5 мм² гибкий без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,14...1 x 1,5 мм² жесткий кабель без наконечника другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 0,5 мм² гибкий с кабельным наконечником, с окантовкой другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 1,5 мм² гибкий с кабельным наконечником, без окантовки другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,14...2 x 0,25 мм² гибкий без наконечника другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,14...2 x 0,75 мм² жесткий кабель без наконечника другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,25...2 x 0,34 мм² гибкий с кабельным наконечником, без окантовки другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,5 мм² гибкий с кабельным наконечником, с двойной окантовкой другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,2...1 x 2,5 мм² жесткий кабель без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, с окантовкой 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, без окантовки 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,2...2 x 1,5 мм² гибкий без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,2...2 x 1,5 мм² жесткий кабель без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,25...2 x 1 мм² гибкий с кабельным наконечником, без окантовки 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,5...2 x 1,5 мм² гибкий с кабельным наконечником, с двойной окантовкой 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,14...1 x 1,5 мм² гибкий без наконечника другие клеммы
• Соответствующий номинал предохранителя 4 А gG или gL для релейный выход в соответствии с EN/IEC 60947-5-1 6 А быстродействующий для релейный выход в соответствии с EN/IEC 60947-5-1
• Стандарты EN 1088/ISO 14119 EN/ISO 13850 EN/IEC 60947-1 EN 60204-1 EN/IEC 60947-5-1 EN/ISO 13849-1:2008 EN 50581:2012 EN/ISO 13849-2:2012 EN/IEC 62061:2005 EN/IEC 61508:2010 EN/IEC 60947-5-1:2010 EN/IEC 61131-2:2007 EN/IEC 60204-1:2005 EN/IEC 60204-1:2009/A1 IEC 61010-1:2010
• Статус устойчивого продукта Грин Премиум продукция
• Стойкость к коммутационным помехам 3 кВ для линии питания (пост) (Постоянного тока) в соответствии с EN/IEC 61000-4-4 2 кВ для вх/вых. каналы в соответствии с EN/IEC 61000-4-4
• Стойкость к магнитным полям 30 A/м 50/60 Гц в соответствии с EN/IEC 61000-4-8
• Стойкость к наведенным помехам 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6
• Стойкость к электромагнитным полям 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
• Стойкость к электростатическому разряду 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 6 кВ при контакте в соответствии с EN/IEC 61000-4-2
• Температура окружающей среды -10-55 °C горизонтальная утановка
• Температура окружающей среды при хранении -25-70 °C
• Тип выхода мгновенное размыкание реле, 3 Н.О. цепь(и), беспотенциальное
• Тип защиты входа внутренн., электрон.
• Тип продукта защитный модуль
• Уровень безопасности can reach PL d/category 3 в соответствии с EN/ISO 13849-1: 2008 can reach PL d/category 3 в соответствии с EN/ISO 13849-2: 2012 может достигать SILCL 2 в соответствии с EN/IEC 62061: 2005 может достигать SIL 2 в соответствии с EN/IEC 61508: 2010
• Функция модуля 1-канальная схема контроля авар. останова 2-канальная схема контроля авар. останова мониторинг подвижного кожуха с 2 переключателями и автоматическим стартом
• Экологическая отчетнсть ENVPEP1403010EN
• Электрическое соединение винтовой зажим
• Электромагнитная совместимость испытание стойкости к с электролитическому разряду - контрольный уровень: 8 кВ (выброс воздуха) в соответствии с EN/IEC 61000-4-2 наведенные РЧ помехи - контрольный уровень: 10 V (0,15...80 МГц) в соответствии с EN/IEC 61000-4-6 излучение - контрольный уровень: 40 дБмкВ/м (24 В)класс A в соответствии с EN 55011 излучение - контрольный уровень: 47 дБмкВ/м (24 В)класс A в соответствии с EN 55011 испытание стойкости к с электролитическому разряду - контрольный уровень: 6 кВ (разряд при контакте) в соответствии с EN/IEC 61000-4-2 восприимчивость к электромагнитным полям - контрольный уровень: 10 V/m (80 МГц…1 ГГц) в соответствии с EN/IEC 61000-4-3 восприимчивость к электромагнитным полям - контрольный уровень: 3 В/м (1.4 ГГц...2 ГГц) в соответствии с EN/IEC 61000-4-3 восприимчивость к электромагнитным полям - контрольный уровень: 1 В/м (2 ГГц...3 ГГц) в соответствии с EN/IEC 61000-4-3 электромагнитное поле промышленной частоты - контрольный уровень: 30 A/м (50...60 Гц) в соответствии с EN/IEC 61000-4-8 испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 3 кВ (линии питания (пост)) в соответствии с EN/IEC 61000-4-4 испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 2 kV (Вх/Вых) в соответствии с EN/IEC 61000-4-4 тест на стойкость к импульсному перенапряжению 1,2/50 мкс - контрольный уровень: 1 кВ (линии питания (пост)) в соответствии с EN/IEC 61000-4-5
• Электромагнитное излучение излучение - контрольный уровень: 50 дБмкВ/м класс A ( 24 В пост.тока) в 30-230 Гц в соответствии с МЭК 61131-3 излучение - контрольный уровень: 57 дБмкВ/м класс A ( 24 В пост.тока) в 230-1000 Гц в соответствии с МЭК 61131-3
