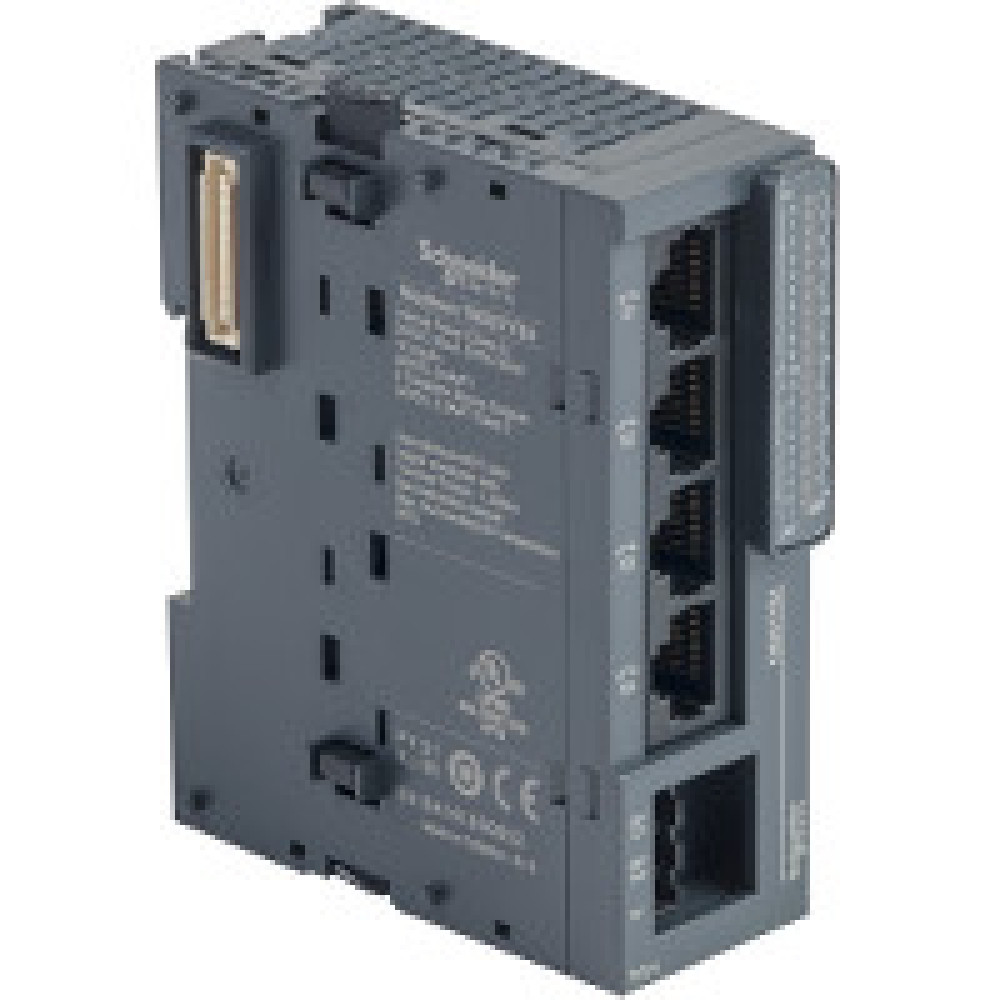

ЭКСПЕРТН МОДУЛЬ РАСШИР ТМ3- TESYS 4xRJ45

Характеристики

• Вес нетто 0.115 кг
• Виброустойчивость 3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в панель 3 gn в 8.4-150 Гц в панель
• Время срабатывания < 10 ms включение для вход < 10 ms выключение для вход
• Выдерживаемая импульсная помеха 1 кВ вход Общий режим в соответствии с EN/IEC 61000-4-5 1 кВ выход Общий режим в соответствии с EN/IEC 61000-4-5
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3000 м
• Выходное напряжение 24 В Пост. ток для транзисторный выход
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Кол-во входных каналов 12
• Количество выходных каналов 8
• Локальная индикация 3 светодиодов зеленый на канал для состояние входа 2 светодиода зеленый на канал для состояние выхода
• Макс. ток нагрузки 800 мА на канал в режим запуска в течение 100 мс 300 mA на канал в обычный режим
• Монтажная опора top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
• Номинальное напряжение питания [us] 24 В постоянный ток посредством внешнее питание (- 15...20 %)
• Относительная влажность 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
• Потребляемый ток 5 мА в 5 В постоянный ток через разъем шины в состоянии вкл. 35 мА в 5 В постоянный ток через разъем шины в состоянии откл. 0 мА в 24 В постоянный ток через разъем шины в состоянии вкл. 10 мА в 24 В постоянный ток через разъем шины в состоянии откл. 1200 мА в 24 В постоянный ток внешний источник питания в состоянии вкл.
• Пределы входного напряжения 19.2...28.8 В через вход
• Пределы входного тока 5-5 мА через вход
• Сброс Автоматический сброс
• Серия Modicon TM3
• Сертификаты C-Tick cULus
• Совместимость серий продукта Modicon M221 Modicon M251 Modicon M241 Modicon M262
• Специальная область применения продукта TeSys U
• Стойкость к коммутационным помехам 1 кВ для вход в соответствии с EN/IEC 61000-4-4 1 кВ для выход в соответствии с EN/IEC 61000-4-4
• Стойкость к магнитным полям 30 A/м 50/60 Гц в соответствии с EN/IEC 61000-4-8
• Стойкость к наведенным помехам 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
• Стойкость к электромагнитным полям 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
• Стойкость к электростатическому разряду 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2
• Температура окружающей среды -10-35 °C вертикальная установка -10-55 °C горизонтальная утановка
• Температура окружающей среды при хранении -25-70 °C
• Тип защиты выхода от перегрузки, технология защиты: ограничитель тока
• Тип продукта модуль параллельного интерфейса
• Электрическое соединение 3 2,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 5.08 мм регулировка для подключения питания 24 В пост. тока 4 разъема RJ45для соединения двигателей
• Электромагнитное излучение излучение - контрольный уровень: 40 дБмкВ/м КП Класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП Класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
