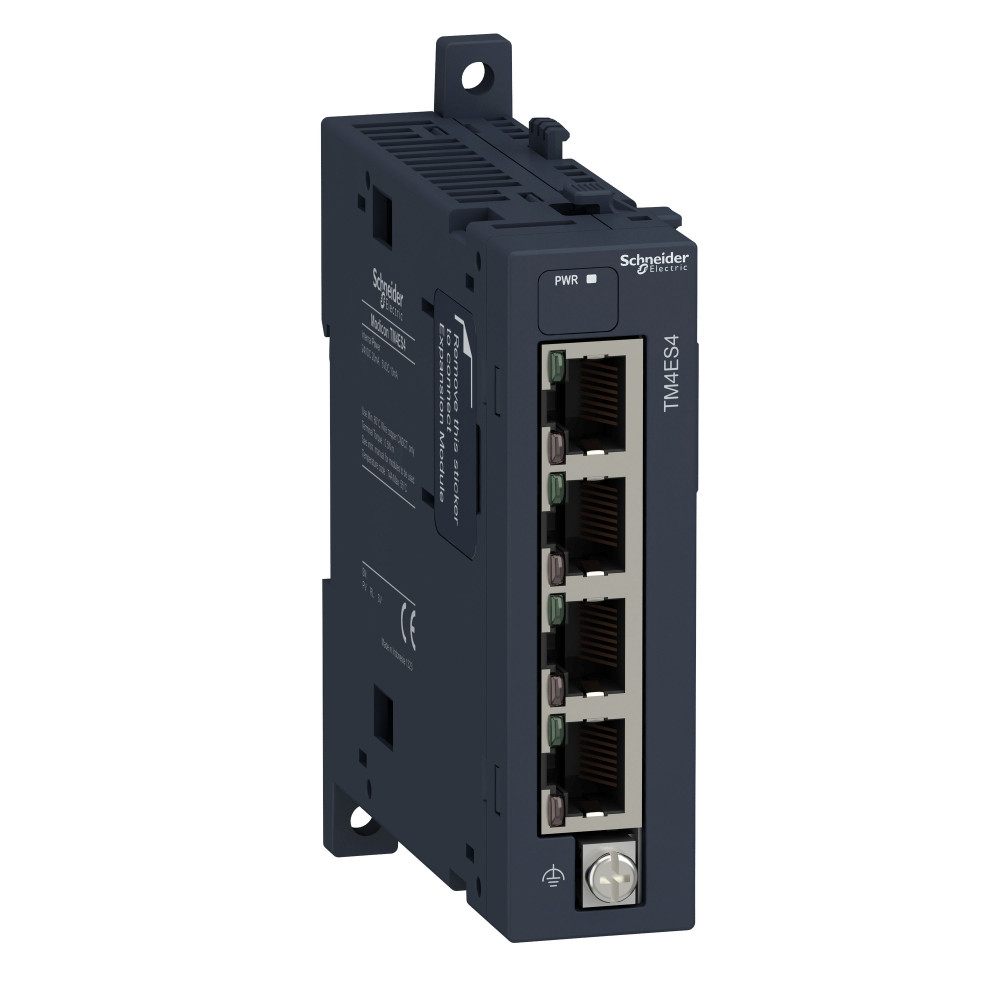

КОММУНИКАЦИОННЫЙ МОДУЛЬ ТМ4- 4 ETHERNET ПЕРЕКЛЮЧАТЕЛЯ

Характеристики

• Веб-сервисы Web-сервер
• Вес нетто 0.125 кг
• Виброустойчивость 1 mm в 5-13.2 Гц в симметричная рейка 3 gn в 8.7-150 Гц в симметричная рейка 1 mm в 5-13.2 Гц в панельный монтаж 0,7 gn в 13.2-100 Гц в панельный монтаж
• Выдерживаемая импульсная помеха 1 кВ линии питания (пост) Общий режим в соответствии с EN/IEC 61000-4-5 2 кВ линии питания (пер) Общий режим в соответствии с EN/IEC 61000-4-5 2 кВ выход реле Общий режим в соответствии с EN/IEC 61000-4-5 1 кВ Вх/Вых Общий режим в соответствии с EN/IEC 61000-4-5 1 кВ экранированный кабель Общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ линии питания (пост) Дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ линии питания (пер) Дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ выход реле Дифференциальн. режим в соответствии с EN/IEC 61000-4-5 0.5 кВ Вх/Вых Дифференциальн. режим в соответствии с EN/IEC 61000-4-5
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3000 м
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Информация о ремонтопригодности Подлежит замене
• Локальная индикация PWR: 1 светодиод (зеленый) канал Ethernet: 1 светодиод на каждый канал (зеленый/желтый) передача данных через порт Ethernet: 1 светодиод на каждый канал (зеленый)
• Макс. количество соединений 8 сервер Modbus 16 Ethernet/IP устройство
• Монтажная опора top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
• Относительная влажность 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
• Порт ethernet 10BASE-T/100BASE-TX - 4 порт(ы) медный кабель
• Потребляемый ток 360 мА в 5 В пост. ток для коммуникационная шина
• Протокол порта обмена данными Ethernet IP/Modbus TCP TCP (протокол управления передачей) UDP (протокол пользовательских датаграмм) SNMP
• Резервирование Нет
• Сертификаты cULus C-Tick
• Скорость передачи 10, 100 Мбит/с
• Служба обмена данными сервер Modbus TCP Modbus TCP ведомое устройство FTP NGVL мониторинг IEC VAR доступ программирование SNMP Modbus TCP client скачивание обновление прошивки ведомое устройство Ethernet/IP DHCP client
• Совместимость продукта Modicon M241 логический контроллер Modicon M251 логический контроллер
• Совместимость серий продукта Modicon M251 Modicon M241
• Стандарты UL 508 EN/IEC 61131-2
• Стойкость к коммутационным помехам 2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания) 2 кВ в соответствии с EN/IEC 61000-4-4 (выход реле) 1.5 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых) 1 кВ в соответствии с EN/IEC 61000-4-4 (Ethernet) 1 кВ в соответствии с EN/IEC 61000-4-4 (последовательный канал)
• Стойкость к наведенным помехам 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В 0.1...80 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) 10 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
• Стойкость к электромагнитным полям 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3
• Стойкость к электростатическому разряду 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 8 кВ в воздухе в соответствии с Морская спецификация (LR, ABS, DNV, GL) 6 кВ при контакте в соответствии с Морская спецификация (LR, ABS, DNV, GL)
• Температура окружающей среды -10-55 °C горизонтальная утановка -10-50 °C вертикальная установка
• Температура окружающей среды при хранении -25-70 °C
• Тип встроенных клемм Ethernet: 4 RJ45 разъем
• Тип продукта Ethernet unmanaged switch
• Электрическое соединение RJ45 4 разъема для подключения сети Ethernet клеммный блок с винтовыми зажимами зажим для соединения функционального заземления
• Электромагнитное излучение кондуктивное излучение - контрольный уровень: 79 дБмкВ/м КП/66 дБмкВ/м АВ ( линии питания (пер)) в 0.15-0.5 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 80...50 dμV/m QP в 150-30000 кГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) излучение - контрольный уровень: 54 dBμV/m QP в 100-2000 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) кондуктивное излучение - контрольный уровень: 73 дБмкВ/м КП/60 дБмкВ/м АВ ( линии питания (пер)) в 0.5-300 МГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 120...69 dBµV/m КП ( линии питания) в 10-150 кГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 63 дБмкВ/м КП ( линии питания) в 1.5-30 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 40 дБмкВ/м КП класс A в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 60...54 dBμV/m QP в 30-100 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) излучение - контрольный уровень: 24 dBμV/m QP в 156-165 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) кондуктивное излучение - контрольный уровень: 79...63 дБмкВ/м КП ( линии питания) в 150-1500 кГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A в 230-1000 МГц в соответствии с EN/IEC 55011
