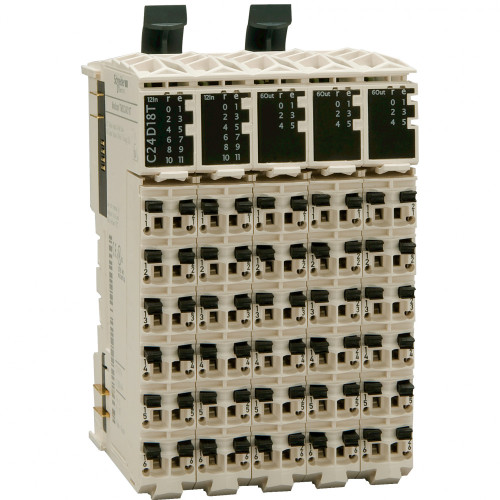

КОМПАКТ МОДУЛЬ 24В= 24ВХ/18ВЫХ ТРАНЗ

Характеристики

• Maximum leakage current 5 мкА (в выключенном состоянии) для выход
• Maximum power dissipation in w 3.71 Вт
• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• Виброустойчивость 1 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в DIN-рейка
• Входной импеданс 6.4 кОм
• Выдерживаемая импульсная помеха 0.5 кВ дифференциальн. режим 24 V постоянный ток в соответствии с EN/IEC 61000-4-5 1 кВ общий режим 24 V постоянный ток в соответствии с EN/IEC 61000-4-5
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3000 м
• Выходное напряжение 24 V пост. ток
• Выходной пиковый ток 9 А
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Информация о ремонтопригодности Подлежит замене
• Информация об исключениях по регламенту rohs да
• Кол-во вх/вых. 42
• Кол-во модулей дискретный вход: 2 модули12 дискретный выход: 3 модули6
• Количество входов-выходов разветвителя ввода-вывода 24 Вх + 18 Вых
• Количество дискретных входов 24
• Количество дискретных выходов 18
• Логика дискретного выхода источник
• Локальная индикация блок питания: 5 светодиодов (зеленый) блок питания: 5 светодиодов (красный) состояние входа: 24 светодиода (зеленый) состояние выхода: 18 индикаторов (желтый)
• Макс. ток 9000 мA нагрузка на сегмент питания Вх/Вых
• Материал шкафа пластиковый
• Монтажная опора DIN-рейка
• Напряжение дискретного входа 24 V
• Не содержит особо опасных веществ согласно декларации reach да
• Не содержит ртути да
• Не содержит токсичных тяжелых металлов да
• Относительная влажность 5-95 % без образования конденсата
• Помеха излучаемая/наведенная CISPR11
• Потребляемый ток 70 мА в 5 V постоянный ток шина 140 мА в 24 В постоянный ток вход/выход
• Пределы входного напряжения 20,4...28,2 В
• Пределы выходного напряжения 20,4...28,2 В пост. ток
• Предельный уровень коммутации напряжения в состоянии 1 >= 15 В
• Профиль кругооборота ENVEOLI1511024EN
• Рабочая температура окружающей среды -10-50 °C (вертикальная установка) -10-60 °C (горизонтальная утановка)
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая X
• Режим подключения 1 провод для дискретный вход 2-проводн. для дискретный выход
• Серия продукта Modicon TM5
• Сертификаты C-Tick cULus ГОСТ Р CSA
• Стандарты IEC 61131-2 UL 508 CSA C22.2 № 213 CSA C22,2 No 142
• Статус устойчивого продукта Грин Премиум продукция
• Стойкость к коммутационным помехам 1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых) 1 кВ в соответствии с EN/IEC 61000-4-4 (экранированный кабель) 2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания)
• Стойкость к электромагнитным полям 1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3 10 В/м 80…2000МГц в соответствии с EN/IEC 61000-4-3
• Стойкость к электростатическому разряду 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2
• Температура окружающей среды при хранении -40-70 °C
• Тип дискретного выхода транзисторный
• Тип дискретных входов "приемник"
• Тип напряжения дискретного входа пост. Тока
• Тип продукта компактный модуль ввода/вывода
• Ток дискретного входа 3.75 мА
• Ток дискретного выхода 0.5 А на выход
• Экологическая отчетнсть ENVPEP1511024EN
• Электрическое соединение съемный клеммник с пружинным зажимом
• Электромагнитная совместимость EN/IEC 61000-4-6
