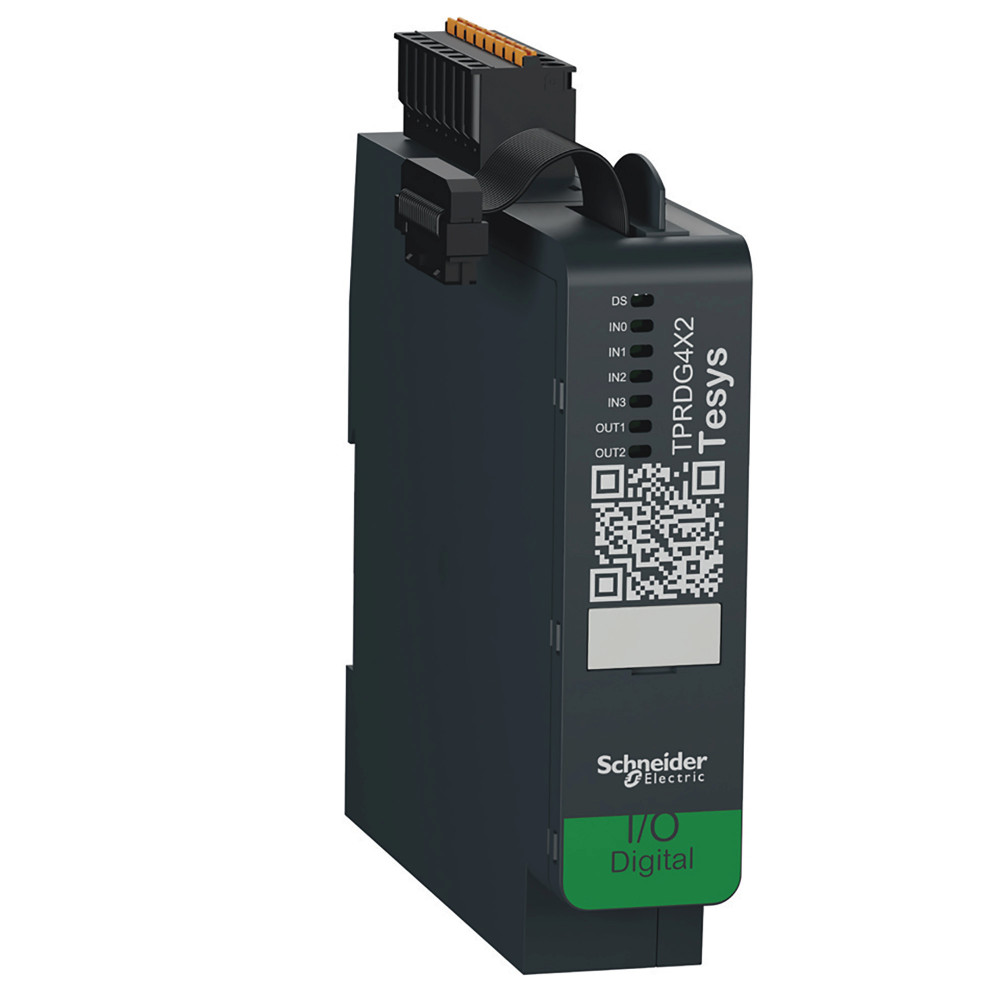

Модуль ввода/вывода Tesys Island цифровой

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [up] номинальное импульсное выдерживаемое напряжение 0.5 кВ в соответствии с IEC 61010-1
• Виброустойчивость 1,5 мм размах (частота= 3-13 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
• Время срабатывания 5 ms при 24 В для дискретный вход 5 ms при 24 В для дискретный выход
• Входной импеданс 3.43 kOhm
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директива ec rohs Соответствует
• Защитное исполнение TC
• Информация о ремонтопригодности Подлежит замене
• Информация об исключениях по регламенту rohs да
• Количество дискретных входов 4 в соответствии с МЭК 61131-2 тип 1
• Количество дискретных выходов 2 гальв. развязанный with common point
• Комплектация изделия IO module providing 4 digital inputs and 2 digital outputs enabling advanced control functions in a TeSys island system control of third parties power devices when associated to a TPRPM power module operational only when connected to a bus coupler TPRBC
• Краткое название устройства TPRDG
• Логика дискретного выхода "источник" или "приемник"
• Локальная индикация DS (device status): 1 светодиод (зеленый/красный) I0 (input 1 status): 1 светодиод (зеленый) I1 (input 2 status): 1 светодиод (зеленый) I2 (input 3 status): 1 светодиод (зеленый) I3 (input 4 status): 1 светодиод (зеленый) Q0 (output 1 status): 1 светодиод (зеленый) Q1 (output 2 status): 1 светодиод (зеленый)
• Наименование продукта TeSys island
• Наличие галогенов Продукт с пластиковыми деталями, не содержащий галогенов
• Напряжение дискретного входа 24 V пост. Тока (пределы напряжения: 19.2...28.8 В)
• Напряжение дискретного выхода 24 В пост. ток (предел напряжения: 19.2...28.8 В)
• Не содержит ртути да
• Номинальное напряжение питания [us] 24 В постоянный ток supplied by the bus coupler
• Относительная влажность 5-95 %
• Потребляемый ток 10 мА
• Профиль кругооборота ENVEOLI1904009EN
• Рабочая высота 0...2000 м без ухудшения номинальных значений
• Рассеиваемая мощность, вт 0.5 Вт максимальное
• Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества для сведения
• Серия TeSys
• Сертификация UL CSA EAC (pending)
• Совместимость продукта TPRBC шинный соединитель TPRPM power module
• Соединения – клеммы вх/вых. цепь: Съемный подпружиненный клеммник 8 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)жесткий вх/вых. цепь: Съемный подпружиненный клеммник 8 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника вх/вых. цепь: Съемный подпружиненный клеммник 8 кабель (-и) 0.25-2.5 мм² (AWG 22...AWG 14)гибкий с кабельным наконечником
• Способ крепления горизонт. и вертик. (симметричная рейка 35 мм)
• Стандарты IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201
• Статус устойчивого продукта Грин Премиум продукция
• Температура окружающего воздуха при хранении -25-70 °C
• Температура окружающей среды -10-60 °C
• Тип дискретных входов положительная или отрицательная, 0...5 В (состояние 0), 15...28.8 В (состояние 1)
• Тип защиты 1 внешний предохранитель, 0.5 А fast предохранитель для each output
• Тип продукта digital IO module
• Ток дискретного входа 7 мА в 24 V
• Ток дискретного выхода 0.5 А максимальное
• Функция модуля control of 4 sink/source digital inputs with common point control of 2 sink/source digital outputs with common point
• Экологическая отчетнсть ENVPEP1904009EN
• Электромагнитная совместимость испытание стойкости к с электролитическому разряду, уровень 3 (8 кВ через воздух; 6 кВ при контакте) в соответствии с EN/IEC 61000-4-2 излучаемые РЧ поля, уровень 3 (10 V/m) в соответствии с EN/IEC 61000-4-3 тест на стойкость к коммутационным помехам, уровень 3 (2 kV) в соответствии с EN/IEC 61000-4-4 испытание невосприимчивости к импульсным помехам, уровень 3 (2 kV) в соответствии с EN/IEC 61000-4-5
