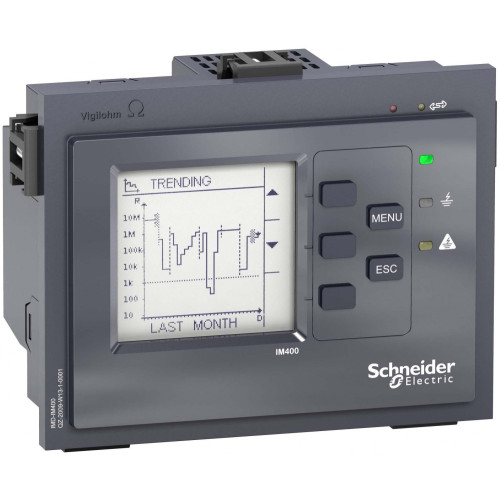

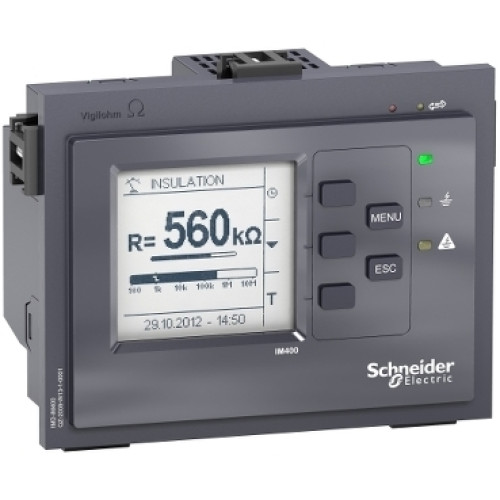

Устр-во контроля изоляции IM400

Характеристики

• [us] номинальное напряжение сети 100...440 В Переменный ток 50/60 Гц +/- 15 % 100...440 В Переменный ток 400 Hz +/- 15 % 100...440 В постоянный ток +/- 15 %
• Вес нетто 0.75 кг
• Время отклика ≤ 4 с
• Входная функция запрет инжекции: 24 В Переменный ток 5 мА
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон задержки времени 0...120 мин для цепь сигнализации
• Изоляционный экран нет
• Информация о ремонтопригодности Подлежит замене
• Исполнение монтажа скрытого монтажа
• Код совместимости IM400
• Коммуникационный порт(ы) RS485
• Краткое название устройства IM400
• Локальная индикация зеленый индикатор: Сопротивление изоляции в норме белый индикатор: Ниже порога предупреждения красный индикатор: подключение или внутреннее повреждение желтый индикатор: пробой изоляции желтый мигающий индикатор: обмен данными
• Монтажная опора панель
• Набор вспомогательных контактов 2 выводных реле с НЗ/НО контактами Стандартный или отказобезопасный
• Наименование продукта Vigilohm IM
• Напряжение измерения 120-120 В 15-15 В 33-33 В
• Напряжение цепи сигнализации 250 V - Переменный ток в 6 А 48 В - постоянный ток в 1 А
• Номинальное напряжение сети 0-480 В - Переменный ток в 45...440 Гц (устройство, подключенное к фазе) 0-830 В - Переменный ток в 45...440 Гц (устройство, подключенное к нейтрали) 0-480 В - постоянный ток
• Область применения marine application standard environment application
• Относительная влажность 0-90 %
• Относительное полное электрическое сопротивление 40 кОм - Переменный ток в 0,1 ... 440 Гц 40 кОм - постоянный ток
• Положение монтажа горизонтальный
• Пороговая уставка Предварительный аварийный сигнал: 1 кОм...1 МОм сигнал тревоги: 40 Ohm...500 kOhm
• Потребляемая мощность (ва) 25 В·А
• Протокол порта обмена данными Modbus
• Рабочая температура окружающей среды -25-55 °C
• Размеры выреза 112 x 148 мм
• Серия Vigilohm Vigilohm
• Сертификаты DNV RMRS CE ABS EAC CSA cULus UL
• Соединения – клеммы съемный клеммный блок с винтовыми зажимами0.2-2.5 мм²
• Стандарты IEC 60364-4-41 IEC 61010-1 IEC 61557-8 CSA C22.2 No 14-05 МЭК 60364-5-51 UL 508
• Температура окружающей среды при хранении -40-70 °C
• Тип дисплея цифровой дисплей
• Тип измерения сопротивление изоляции сетевого кабеля - диапазон измерения: 10 Ом...10 МОм электрическая ёмкость замыкания на землю - диапазон измерения: 0,1...500 мкФ
• Тип продукта устройство контроля изоляции
• Ток измерения 0-3 мА 0-825 мкА 0-375 мкА
• Функция тестирования ручной Самотестирование
• Характеристики окружающей среды воздействие тепла и влажности не при эксплуатации в соответствии с IEC 60068-2-30 воздействие тепла и влажности при эксплуатации в соответствии с IEC 60068-2-56 соляной туман в соответствии с IEC 60068-2-52
• Электрическая прочность изоляции 4000 В - Переменный ток 5500 В - постоянный ток
• Язык Итальянский французский немецкий китайский португальский русский испанский английский
