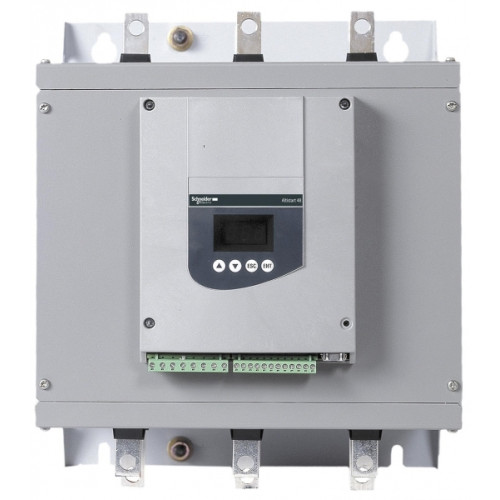

УСТР-ВО ПЛАВН ПУСКА ATS48 ЗАЩ 320A 690В

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [us] номинальное напряжение сети 208...690 В - 15...10 %
• Виброустойчивость 1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Доступные функции внешний байпас (опциональн.)
• Заводская настройка тока 302 А
• Информация об исключениях по регламенту rohs да
• Канал обмена данными последовательный
• Количество дискретных входов 5
• Количество дискретных выходов 2
• Краткое название устройства ATS48
• Макс. коммутируемый ток логический выход 0.2 А в 30 В пост. ток релейные выходы 1.8 А в 230 В пер. ток индуктивн. загрузка, cos phi = 0,5 20 мс релейные выходы 1.8 А в 30 В пост. ток индуктивн. загрузка, cos phi = 0,5 20 мс
• Минимальный коммутируемый ток 10 мА в 6 В пост. ток для релейные выходы
• Мощность двигателя, л.с. 100 лс в 208 В для стандартных приложений 100 лс в 230 В для работы в сложных условиях 125 лс в 230 В для стандартных приложений 200 лс в 460 В для работы в сложных условиях 250 лс в 460 В для стандартных приложений 250 лс в 575 В для работы в сложных условиях 300 лс в 575 В для стандартных приложений 75 лс в 208 В для работы в сложных условиях
• Назначение продукта асинхронные электродвигатели
• Напряжение дискретного входа 24 V
• Напряжение цепи управления 110 - 15 % ... 230 + 10 %, 50/60 Hz
• Не содержит ртути да
• Номинал пускателя icl 320 А для соединение в линии питания двигателя для работы в сложных условиях 320 А для соединение в линии питания двигателя для стандартных приложений
• Относительная влажность 0-95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3
• Подаваемый пусковой ток 0.4...1.3 Icl регулируем.
• Потребление цепи управления 50 W
• Пределы напряжения питания 177-759 В
• Протокол порта обмена данными Modbus
• Профиль кругооборота ENVEOLI111008EN
• Рабочая высота 1000...2000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м
• Рабочая температура окружающей среды 40-60 °C (с уменьшением номинального тока на 2 % на каждый дополнительный °C) -10-40 °C (без ухудшения номинальных значений)
• Рассеиваемая мощность, вт 695 Вт для стандартных приложений 902 Вт для стандартных приложений
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая X
• Сверхмалая абсолютная погрешность на выходе +/- 5 %
• Серия продукта Altistart 48
• Сертификаты ГОСТ CSA SEPRO DNV UL CCC TCF C-Tick NOM 117
• Скорость передачи 4800, 9600 или 19200 бит/с
• Смонтированное устройство 31
• Соединение устройства в линии питания двигателя
• Специальная область применения продукта heavy duty industry and pumps
• Стандарты EN/IEC 60947-4-2
• Статус устойчивого продукта Грин Премиум продукция
• Стиль сборки с радиатором
• Температура окружающей среды при хранении -25-70 °C
• Тип аналогового выхода токовый выход AO: 0-20 мA или 4-20 мA, полное сопротивление
• Тип дискретного входа PTC, 750 Ом в 25 °C (Останов, Пуск, LI3, LI4) логический,
• Тип дискретного выхода (LO1) логический выход 0 В конфигурируемые общие (LO2) логический выход 0 В конфигурируемые общие (R1) релейные выходы реле аварии нет (R2) релейные выходы конец пуска реле нет (R3) релейные выходы двигатель запитан нет
• Тип дискретных входов положительная логика Останов, Пуск, LI3, LI4 при Состоянии 0: < 5 В и 11 В, >= 5 mA
• Тип защиты обрыв фазы: линия тепловая защита: двигатель тепловая защита: пускатель
• Тип охлаждения принуд. конвекция
• Тип продукта устройство плавного пуска
• Тип пуска пуск с контролем момента (токограничение 5 In)
• Уровень шума 54 дБ
• Физический интерфейс RS485 многоточечная
• Частота сети питания 50...60 Hz - 5...5 %
• Экологическая отчетнсть ENVPEP111032EN
• Электромагнитная совместимость наведенные и излучаемые помехи уровень А в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с IEC 61000-4-12 электростатический разряд уровень 3 в соответствии с IEC 61000-4-2 стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3 импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5
