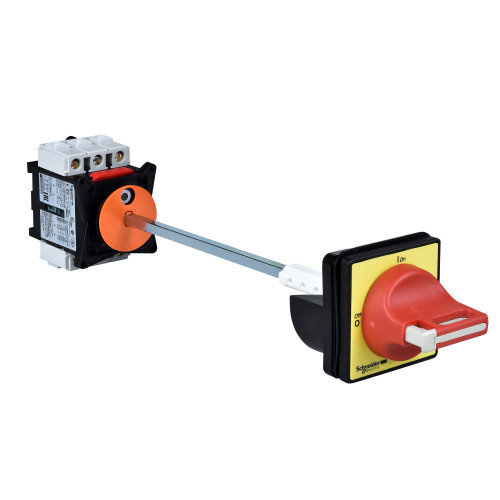

ГЛ./АВАР.ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 40A

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [icm] номинальная включающая способность (на к.з.) 1 кА в 400 V при Ipeak
• [icw] номинальный кратковременно допустимый ток 480 А в 400 V продолжительность: 1 с
• [ie] номинальный рабочий ток 29 А AC-23 Ue: 400 V
• [ithe] условный тепловой ток в закрытом корпусе 32 А
• [ith] условный тепловой ток на открытом воздухе 40 А
• [ue] номинальное рабочее напряжение 690 V переменный ток 50/60 Гц
• [up] номинальное импульсное выдерживаемое напряжение 8 кВ
• Блокировка поворотной рукоятки навесными замками 1 - 3 навесных замка 4-8 мм
• Включающая способность 400 A в 400 V AC-21A 400 A в 400 V AC-22A 400 A в 400 V AC-23A
• Гарантированное отключение Да
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директива ec rohs Соответствует
• Защитное исполнение TC
• Информация об исключениях по регламенту rohs да
• Код совместимости главный выключатель-разъединитель
• Краткое название устройства VCCD
• Механическая износостойкость 100000 циклы
• Механическая стойкость вибрации 10…150 Гц (1 gn) в соответствии с IEC 60068-2-6 удары 11 мс (30 g (ном.)) в соответствии с IEC 60068-2-27
• Момент затяжки силовая цепь: 2.1-2.1 Н-м - винтовой зажим
• Монтажная опора ручка: дверь выключатель: симметричная рейка выключатель: монтаж на панель
• Наименование продукта TeSys VARIO
• Не содержит особо опасных веществ согласно декларации reach да
• Не содержит ртути да
• Не содержит токсичных тяжелых металлов да
• Номинальная рабочая мощность, вт 11 кВт в 690 V (AC-3) 15 кВт в 690 V (AC-23A) 11 кВт в 400...415 V (AC-3) 15 кВт в 500 V (AC-3) 18.5 кВт в 500 V (AC-23A) 5.5 кВт в 230...240 V (AC-3) 7.5 кВт в 230...240 V (AC-23A) 15 кВт в 400...415 V (AC-23A)
• Номинальный условный ток короткого замыкания 10 кА в 400 V - соответствующий предохранитель 50 А aM 10 кА в 400 V - соответствующий предохранитель 50 А gG
• Описание полюсов 3P
• Отключающая способность 320 А в 400 V (AC-21A) 320 А в 400 V (AC-22A) 320 А в 400 V (AC-23A)
• Повторно-кратковременный режим, класс 30
• Профиль кругооборота N/A
• Рабочая температура -20-50 °C
• Размеры основания 60 x 60 mm
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
• Серия TeSys
• Сертификаты CSA UL GL CCC
• Соединения – клеммы силовая цепь: винтовой зажим кабель 10-10 мм² - жесткость кабеля: жесткий кабель силовая цепь: винтовой зажим кабель 6-6 мм² - жесткость кабеля: гибкий - с кабельным наконечником
• Состав устройства ручка выключатель нагрузки удлинительный переходник
• Способ установки отверстие с 22.5 мм для ручка защелками для выключатель винтами для выключатель
• Способ установки поворотной рукоятки выносная
• Стандарты IEC 60947-3
• Статус устойчивого продукта Грин Премиум продукция
• Тип контактов 3 Н.О.
• Тип продукта выключатель-разъединитель аварийного останова
• Тип сети переменный ток постоянный ток
• Уровень производительности высокая эффективность
• Цвет передней панели рукоятки желтый
• Цвет рукоятки красный
• Экологическая отчетнсть ENVPEP110227EN
• Электрическая износостойкость 100000 циклы AC-21 30000 циклы DC-1...5
