ГЛ./АВАР.МИНИ ВЫКЛ.-РАЗЪЕДИНИТЕЛЬ 20A
VCCDN20

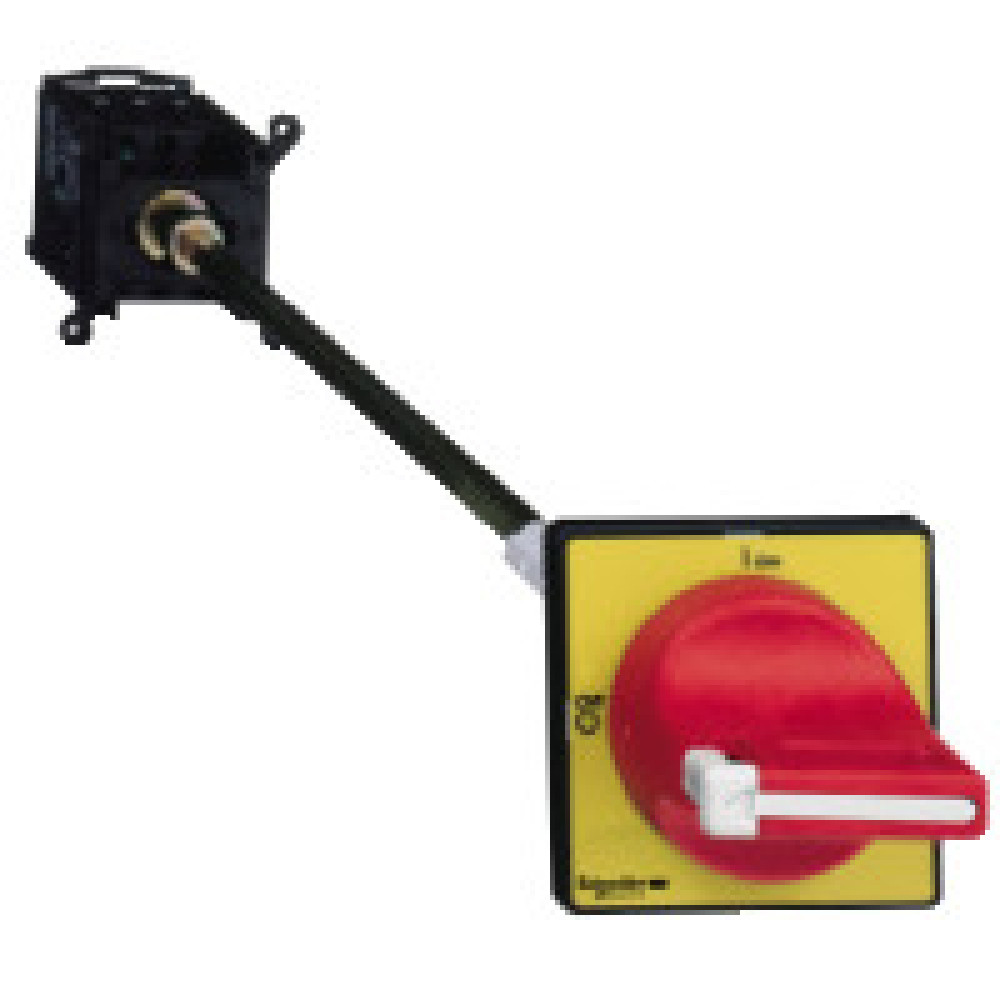

Главный аварийный мини выключатель-разъединитель 20А. диапазон: TeSys
- наименование изделия: TeSys Mini-VARIO
- краткое название устройства: ВCCDN
- тип устройства или его аксессуаров: выключатель-разъединитель аварийного останова
- уровень производительности: стандарт
- тип контактов: 3 Нпеременный ток, постоянный ток
- способ установки поворотной рукоятки: выносная
- цвет рукоятки: красный
- цвет передней панели рукоятки: желтый.
Преимущества: Широкая гамма средств контроля безопасности, отличающаяся простотой эксплуатации и установки, компактностью и эргономичным дизайном, отвечающим вашим требованиям к пуску и останову электродвигателей.
Применения: Любое оборудование требует использования пускателей прямого включения напряжения для запуска и останова электродвигателей, снятие нагрузки с управляющей цепи оборудования.
Класс: Выключатель-разъединитель нагрузки (ID: EC000216)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF001364 | Номин. коммутируем. мощность при AC-3, 400 В | 4 | кВт |
| EF001389 | Номин. продолжительный ток Iu | 20 | А |
| EF001391 | Количество полюсов | 3 | |
| EF001435 | Номин. раб. напряжение | 0...690 | В |
| EF001444 | Условный номин. ток короткого замыкания Iq | 6 | кА |
| EF003118 | Степень защиты (IP), передняя сторона | EV006421 IP65 | |
| EF005586 | Количество выключателей/переключателей | 1 | |
| EF006281 | С блокировкой/запираемый (-ая) | Нет | |
| EF006697 | Моторный привод встроенный | Да | |
| EF006819 | Тип подключения силовой электрич. цепи | EV000415 Винтовое соединение | |
| EF006959 | Пригоден в качестве устройства аварийной остановки | Нет | |
| EF006976 | Тип элемента управления | EV009477 Рукоятка поворот. дверного монтажа (выносная) | |
| EF006981 | Пригоден в качестве главного выключателя | Нет | |
| EF006985 | Пригоден в качестве предохранительного выключателя | Да | |
| EF006986 | Пригоден в качестве сервисного выключателя | Да | |
| EF007027 | Номин. мощность в рабочем режиме при AC-23, 400 В | 5.5 | кВт |
| EF007050 | Номин. кратковременно выдерживаемый ток Icw | 0.14 | кА |
| EF007167 | Цвет управляющего элемента | EV000233 Красный | |
| EF007243 | Подходит для напольного монтажа | Да | |
| EF007247 | Подходит для фронтал. монтажа через 4 отверстия | Да | |
| EF007248 | Подходит для фронтал. монтажа в центре | Нет | |
| EF007262 | Подходит для установки в распределит. щит | Да | |
| EF007264 | Подходит для промежуточного монтажа | Да | |
| EF007355 | Макс. допустимое раб. напряжение Ue AC | 690 | В |
| EF007386 | Моторный привод опционально | Да | |
| EF007491 | Напряжение дополнит. расцепителя | Да | |
| EF008240 | Конструкция прибора | EV009211 Встраив. устройство фиксированной установки (стационарный) | |
| EF009165 | Номин. постоянный ток при AC-21, 400 В | 20 | А |
| EF009408 | Реверсивный переключатель | Да | |
| EF011777 | Номин. постоянный ток при AC-23, 400 В | 11 | А |
Характеристики
- [icm] номинальная включающая способность (на кз) 0.5 кА в 400 В при Ipeak
- [icw] номинальный кратковременно допустимый ток 140 А в 400 В продолжительность: 1 с
- [ie] номинальный рабочий ток 11 А (AC-23) в 400 В
- [ithe] условный тепловой ток в щите 16 А
- [ith] условный тепловой ток на открытом возду 20 А
- Блокировка поворотной рукоятки навесными замками 1 - 3 навесных замка 4-8 мм
- Вес нетто 0.334 кг
- Включающая способность 200 A в 400 В AC-21A 200 A в 400 В AC-22A 200 A в 400 В AC-23A
- Гарантированное отключение да
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Защитное исполнение TC
- Код совместимости главный выключатель-разъединитель
- Краткое название устройства VCCDN
- Механическая износостойкость 50000 циклы
- Механическая стойкость удары 11 мс (15 gn) в соответствии с IEC 60068-2-27 вибрации 10…150 Гц (1 gn) в соответствии с IEC 60068-2-6
- Момент затяжки Силовая цепь: 0.7-0.7 Н·м - винтовой зажим
- Монтажная опора ручка: дверь выключатель: симметричная рейка
- Наименование продукта TeSys Mini-VARIO
- Номинальная рабочая мощность, вт 4 кВт в 230...240 В (AC-23A) 5.5 кВт в 400...415 В (AC-23A) 7.5 кВт в 500 В (AC-23A) 11 кВт в 690 В (AC-23A) 3 кВт в 230...240 В (AC-3) 4 кВт в 400...415 В (AC-3) 5.5 кВт в 500 В (AC-3) 5.5 кВт в 690 В (AC-3)
- Номинальный условный ток короткого замыкания 6 кА в 400 В - соответствующий предохранитель 20 А aM 6 кА в 400 В - соответствующий предохранитель 20 А GG
- Описание полюсов 3P
- Отключающая способность 200 кА в 400 В (AC-21A) 200 кА в 400 В (AC-22A) 200 кА в 400 В (AC-23A)
- Повторно-кратковременный режим, класс 30
- Размеры основания 60 x 60 mm
- Серия TeSys
- Сертификаты GL CSA CCC UL
- Соединения – клеммы Силовая цепь: винтовой зажим кабель 4-4 мм² - жесткость кабеля: гибкий - С кабельным наконечником Силовая цепь: винтовой зажим кабель 4-4 мм² - жесткость кабеля: жесткий кабель
- Состав устройства удлинительный переходник ручка выключатель нагрузки
- Способ установки отверстие с 22.5 мм для ручка защелками для выключатель
- Способ установки поворотной рукоятки удлиненная
- Стандарты МЭК 60947-3
- Тип контактов 3 НО
- Тип продукта выключатель-разъединитель аварийного останова
- Тип сети Постоянный ток (DC) Переменный ток
- Уровень производительности стандарт
- Цвет передней панели рукоятки желтый
- Цвет рукоятки красный
- Электрическая износостойкость 30000 циклы DC-1...5 50000 циклы AC-21
В наличии на складе: Ожидается поступление
2500.00р.
- Ожидается поступление
- Код товара: VCCDN20
- Артикул: VCCDN20
