Ь-РАЗЪЕДИНИТЕЛЬ ЗАКРЫТОГО ИСПОЛНЕНИЯ140
VCF6GEN

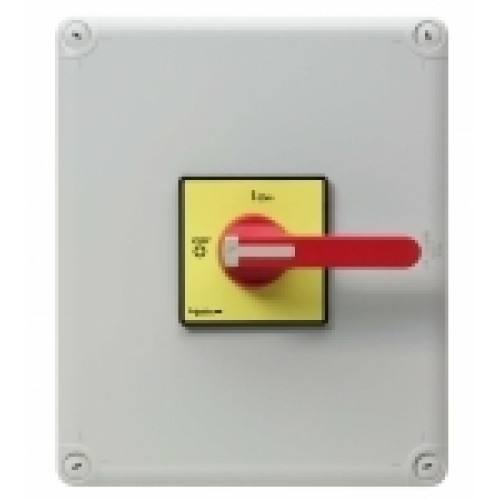

ТРЕХПОЛЮСНЫЙ ГЛАВ/АВАР ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ ЗАКРЫТОГО ИСПОЛНЕНИЯ140А. диапазон: TeSys
- наименование изделия: TeSys ВARIO
- краткое название устройства: ВCF
- уровень производительности: высокая эффективность
- тип рукоятки: удлиненная рукоятка
- цвет рукоятки: красный
- цвет передней панели рукоятки: желтый.
Преимущества: Широкая гамма средств контроля безопасности, отличающаяся простотой эксплуатации и установки, компактностью и эргономичным дизайном, отвечающим вашим требованиям к пуску и останову электродвигателей.
Применения: Любое оборудование требует использования пускателей прямого включения напряжения для запуска и останова электродвигателей, снятие нагрузки с управляющей цепи оборудования.
Класс: Выключатель-разъединитель нагрузки (ID: EC000216)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF001364 | Номин. коммутируем. мощность при AC-3, 400 В | 37 | кВт |
| EF001389 | Номин. продолжительный ток Iu | 140 | А |
| EF001391 | Количество полюсов | 3 | |
| EF001435 | Номин. раб. напряжение | 0...690 | В |
| EF001444 | Условный номин. ток короткого замыкания Iq | 10 | кА |
| EF003118 | Степень защиты (IP), передняя сторона | EV006421 IP65 | |
| EF005586 | Количество выключателей/переключателей | 1 | |
| EF006281 | С блокировкой/запираемый (-ая) | Нет | |
| EF006697 | Моторный привод встроенный | Да | |
| EF006819 | Тип подключения силовой электрич. цепи | EV000415 Винтовое соединение | |
| EF006959 | Пригоден в качестве устройства аварийной остановки | Нет | |
| EF006976 | Тип элемента управления | EV004095 Рукоятка поворот. удлинённая (широкий хват) | |
| EF006981 | Пригоден в качестве главного выключателя | Нет | |
| EF006985 | Пригоден в качестве предохранительного выключателя | Да | |
| EF006986 | Пригоден в качестве сервисного выключателя | Да | |
| EF007027 | Номин. мощность в рабочем режиме при AC-23, 400 В | 45 | кВт |
| EF007050 | Номин. кратковременно выдерживаемый ток Icw | 2.1 | кА |
| EF007167 | Цвет управляющего элемента | EV000233 Красный | |
| EF007243 | Подходит для напольного монтажа | Да | |
| EF007247 | Подходит для фронтал. монтажа через 4 отверстия | Нет | |
| EF007248 | Подходит для фронтал. монтажа в центре | Да | |
| EF007262 | Подходит для установки в распределит. щит | Да | |
| EF007264 | Подходит для промежуточного монтажа | Да | |
| EF007355 | Макс. допустимое раб. напряжение Ue AC | 690 | В |
| EF007386 | Моторный привод опционально | Да | |
| EF007491 | Напряжение дополнит. расцепителя | Да | |
| EF008240 | Конструкция прибора | EV009311 Комплектное устройство в корпусе | |
| EF009165 | Номин. постоянный ток при AC-21, 400 В | 140 | А |
| EF009166 | Коммутируемая мощность при 400 В | 90 | кВт |
| EF009408 | Реверсивный переключатель | Да | |
| EF011777 | Номин. постоянный ток при AC-23, 400 В | 83 | А |
Характеристики
- [icm] номинальная включающая способность (на кз) 2.8 кА в 400 V при Ipeak
- [icw] номинальный кратковременно допустимый ток 2100 А в 400 V продолжительность: 1 с
- [ie] номинальный рабочий ток 83 А (AC-23A) в 400 V
- [ithe] условный тепловой ток в закрытом корпусе 140 А
- [ue] номинальное рабочее напряжение 690 V Переменный ток
- [up] номинальное импульсное выдерживаемое напряжение 8 кВ
- Блокировка поворотной рукоятки навесными замками 1 - 3 навесных замка 4-8 мм
- Вес нетто 2.19 кг
- Включающая способность 1750 A в 400 V AC-21A 1750 A в 400 V AC-22A 1750 A в 400 V AC-23A
- Гарантированное отключение да
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Защитное исполнение TC
- Код совместимости закрытый выключатель-разъединитель
- Краткое название устройства VCF
- Механическая износостойкость 30000 циклы
- Механическая стойкость вибрации 10…150 Гц (1 gn) в соответствии с IEC 60068-2-6 удары 11 мс (30 g (ном.)) в соответствии с IEC 60068-2-27
- Момент затяжки 22.6-22.6 Н-м - винтовой зажим
- Наименование продукта TeSys VARIO
- Номинальная рабочая мощность, вт 45 кВт в 400 V (AC-23) 37 кВт в 400 V (AC-3)
- Номинальный условный ток короткого замыкания 10 кА в 400 V - соответствующий предохранитель 200 А aM 10 кА в 400 V - соответствующий предохранитель 200 А GG
- Описание полюсов 3P
- Отключающая способность 1400 А в 400 V (AC-21A) 1400 А в 400 V (AC-22A) 1400 А в 400 V (AC-23A)
- Повторно-кратковременный режим, класс 30
- Рабочая температура окружающей среды -20-50 °C
- Размеры основания 90 x 90 mm
- Серия TeSys
- Соединения – клеммы винтовой зажим кабель 70-70 мм² - жесткость кабеля: Гибкий - С кабельным наконечником винтовой зажим кабель 95-95 мм² - жесткость кабеля: жесткий кабель
- Стандарты IEC 60204 IEC 60947-4-1
- Тип продукта enclosed emergency stop switch disconnector
- Уровень производительности высокая эффективность
- Характеристики окружающей среды стандартные условия эксплуатации
- Цвет передней панели рукоятки желтый
- Цвет рукоятки красный
- Электрическая износостойкость 30000 циклы AC-21 30000 циклы DC-1...5
В наличии на складе: Ожидается поступление
42400.00р.
- Ожидается поступление
- Код товара: VCF6GEN
- Артикул: VCF6GEN
