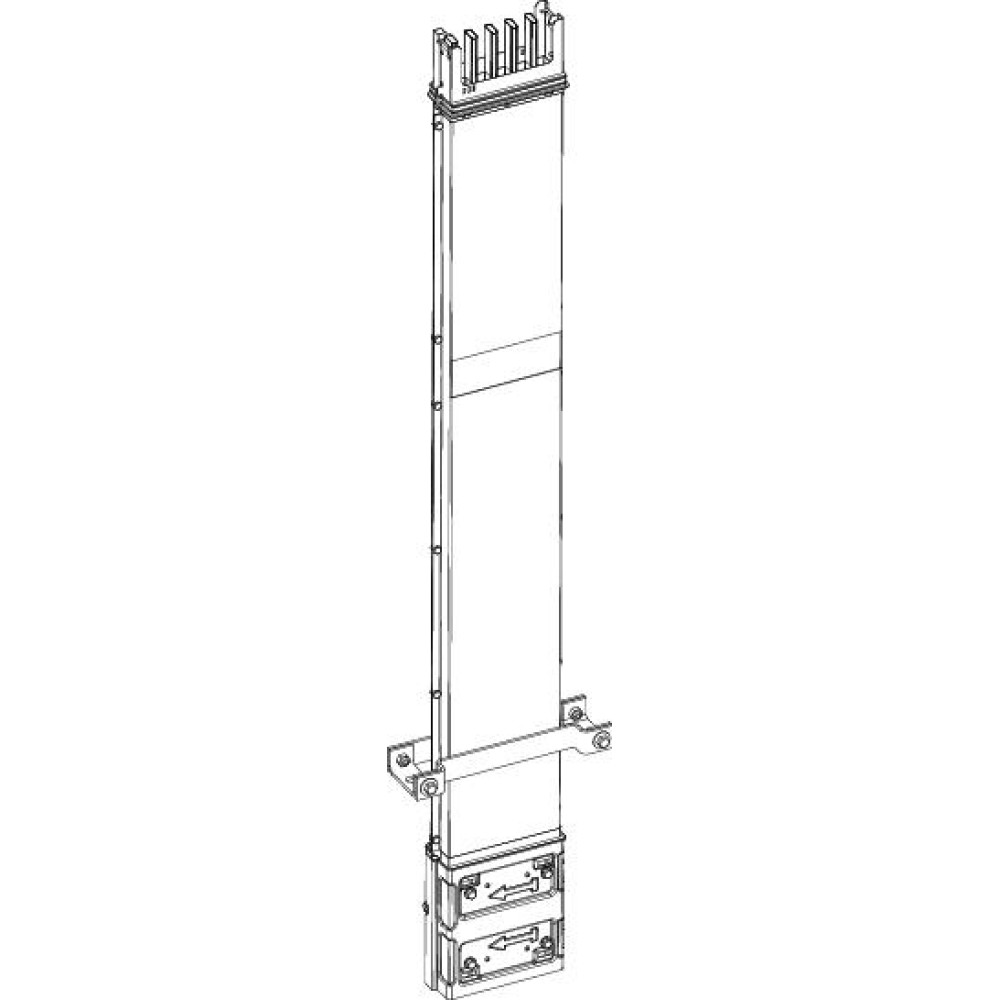

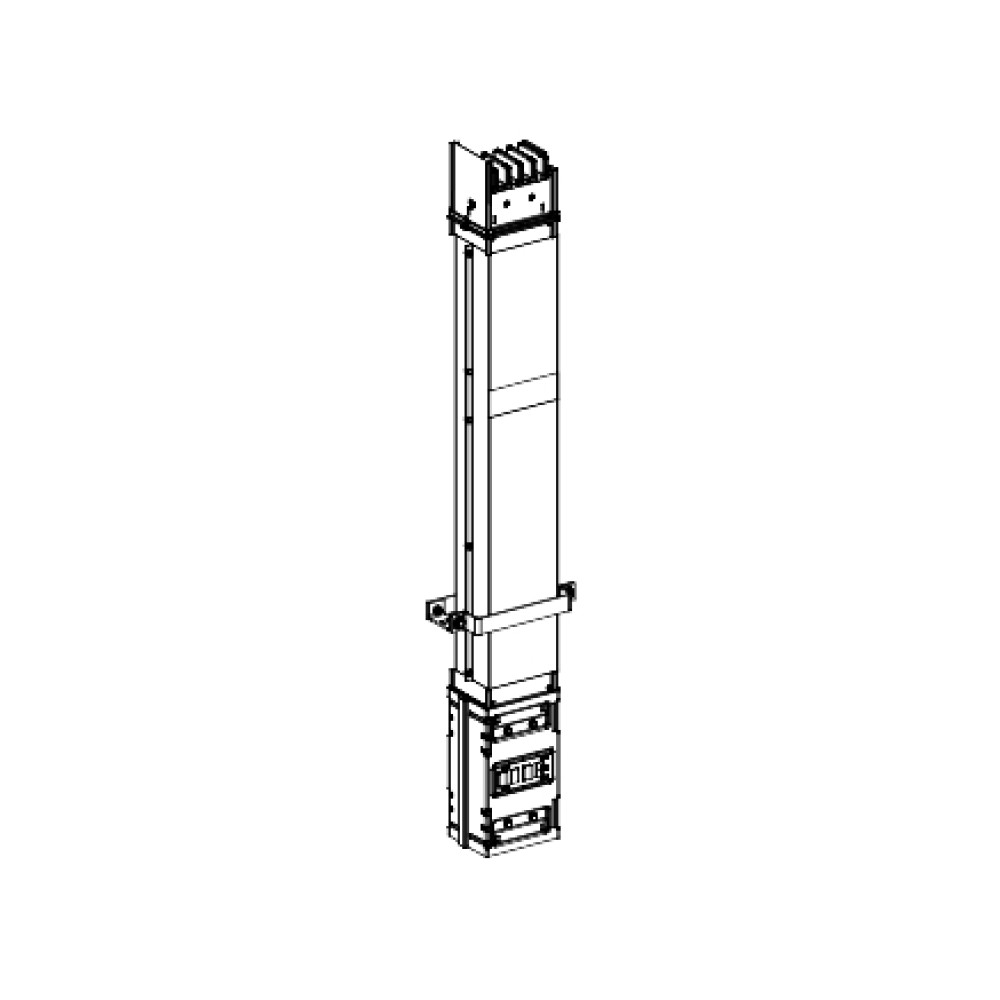

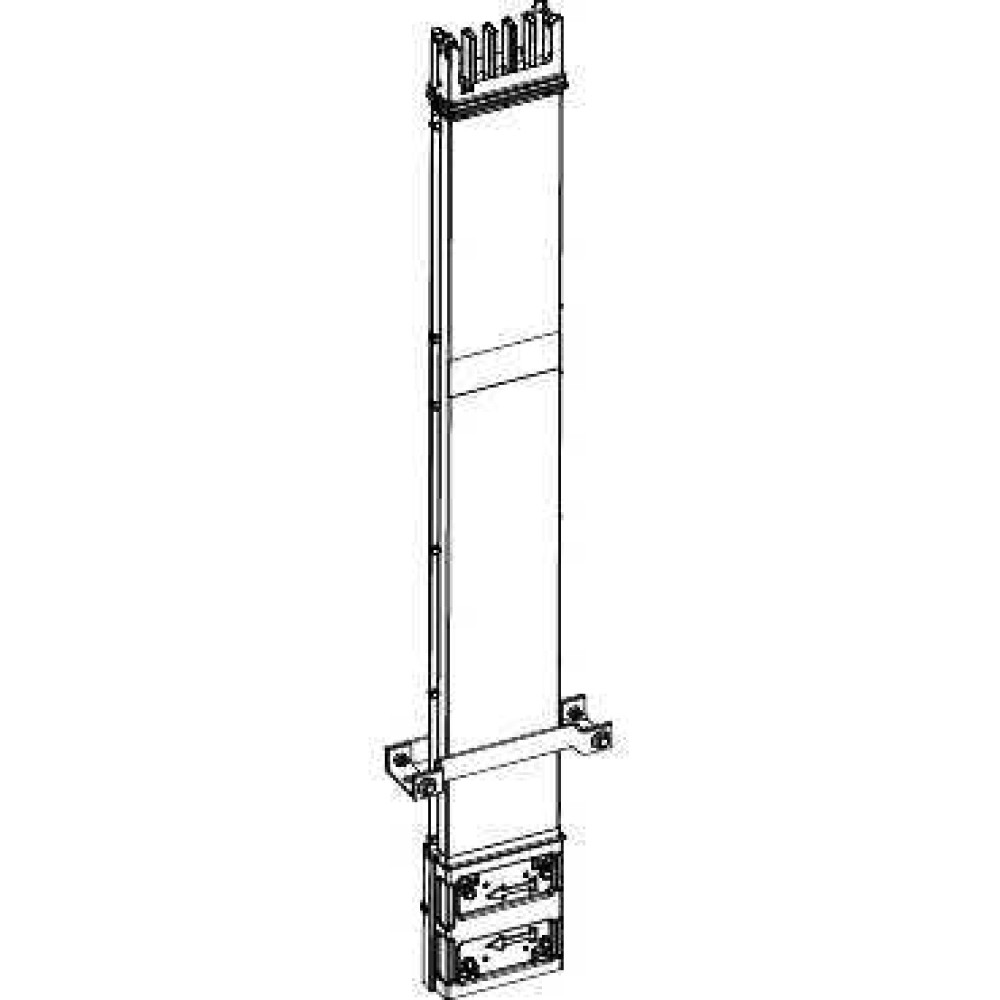

ВЕРТ. СЕКЦ.С ОГН.БАРЬЕРОМ 1000А

Характеристики

• [icw] ток термической стойкости 37.4 кА
• [ie] номинальный рабочий ток 1000 А в 35 °C
• [ipk] допустимый пиковый ток 78.7 кА
• [ue] номинальное рабочее напряжение 230...690 V
• [uimp] номинальное импульсное допустимое напряжение 8 кВ
• [ui] номинальное напряжение изоляции 690 В
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Излучаемое магнитное поле 1.27 µT
• Исполнение выключателя винтами
• Краткое название устройства KSA
• Линейное сопротивление 0.06 mΩ/m 20 °C PE 50/60 Гц X0 0.4 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц Rb0 0.2 mΩ/m 20 °C при Inc методом полного сопротивления L – N 50/60 Гц Rb1 0.28 mΩ/m 35 °C при Inc методом полного сопротивления L – N 50/60 Гц Xb 0.22 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – PE 50/60 Гц R20 0.04 mΩ/m 20 °C L 50/60 Гц X1 0.06 mΩ/m 35 °C при Inc L 50/60 Гц Z1 0.09 mΩ/m 35 °C при Inc L 50/60 Гц R0 0.23 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц Z0 0.51 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц Rb0 0.15 mΩ/m 20 °C при Inc методом полного сопротивления L – L 50/60 Гц Xb 0.12 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – L 50/60 Гц R1 0.06 mΩ/m 35 °C при Inc L 50/60 Гц X0 0.27 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц Z0 0.36 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц R0 0.32 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц Rb0 0.26 mΩ/m 20 °C при Inc методом полного сопротивления L – PE 50/60 Гц Rb1 0.21 mΩ/m 35 °C при Inc методом полного сопротивления L – L 50/60 Гц Rb1 0.37 mΩ/m 35 °C при Inc методом полного сопротивления L – PE 50/60 Гц Xb 0.17 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – N 50/60 Гц
• Максимальная нагрузка 1760 кг
• Наименование продукта KS
• Область применения повышение среднего распределения электроэнергии
• Описание шинопровода секция для вертикального распределения противоогненный барьер
• Положение монтажа vertical - neutral on right
• Положение нейтрали справа
• Полярность шинопровода 3L + N + PE
• Предел теплового напряжения 1758 kA².s
• Серия Canalis
• Серия продукта Canalis
• Стандарты МЭК 61439-6 IEC 60439-2
• Суммарный коэффициент нелинейных искажений тока на входе 0-15 % 1000 А 33-100 % 630 А 15-33 % 800 А
• Тип продукта шинопровод
• Электрическое соединение смазанный скользящий контакт
