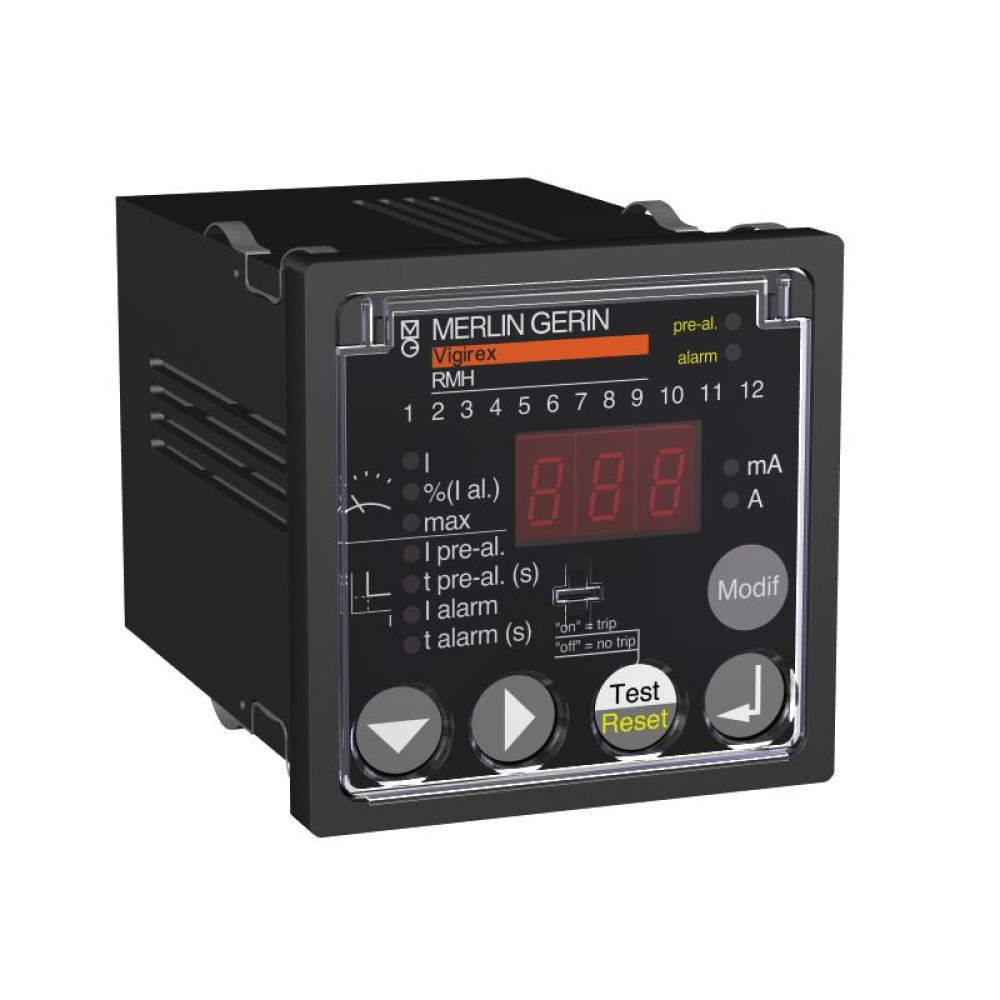

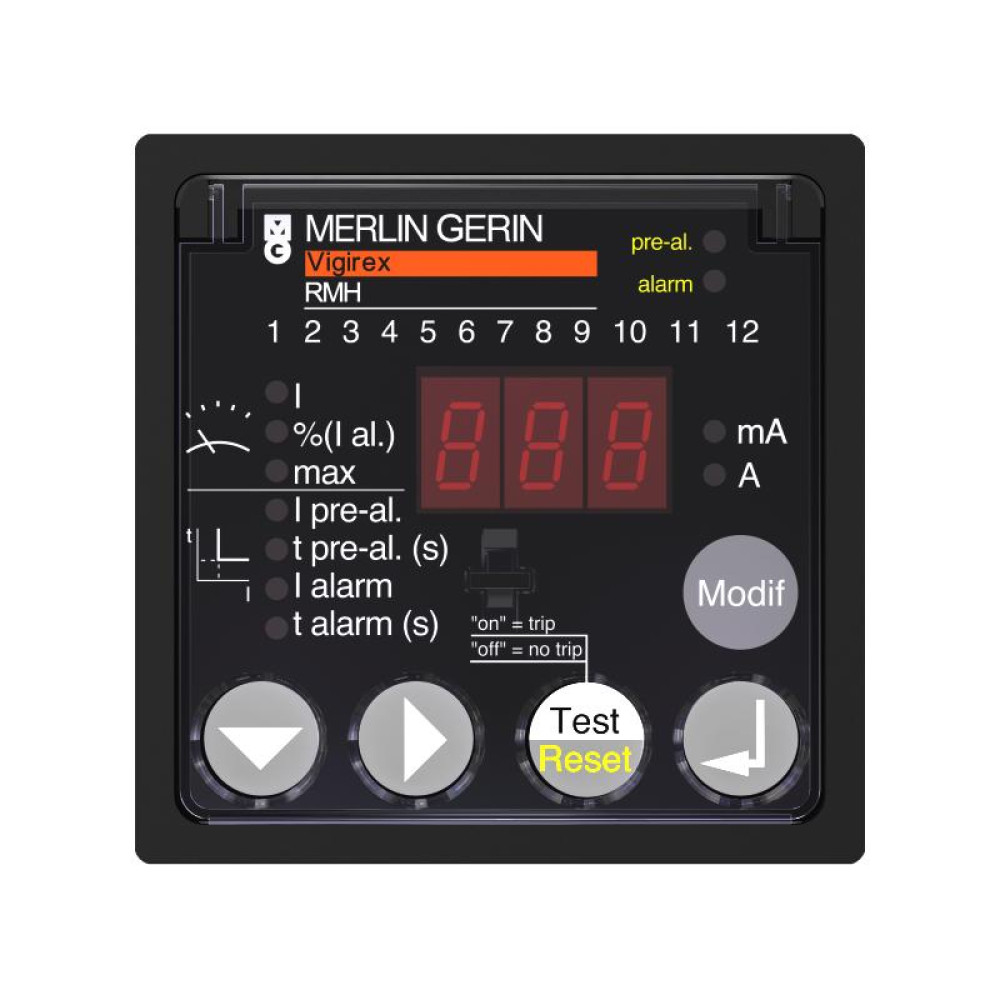

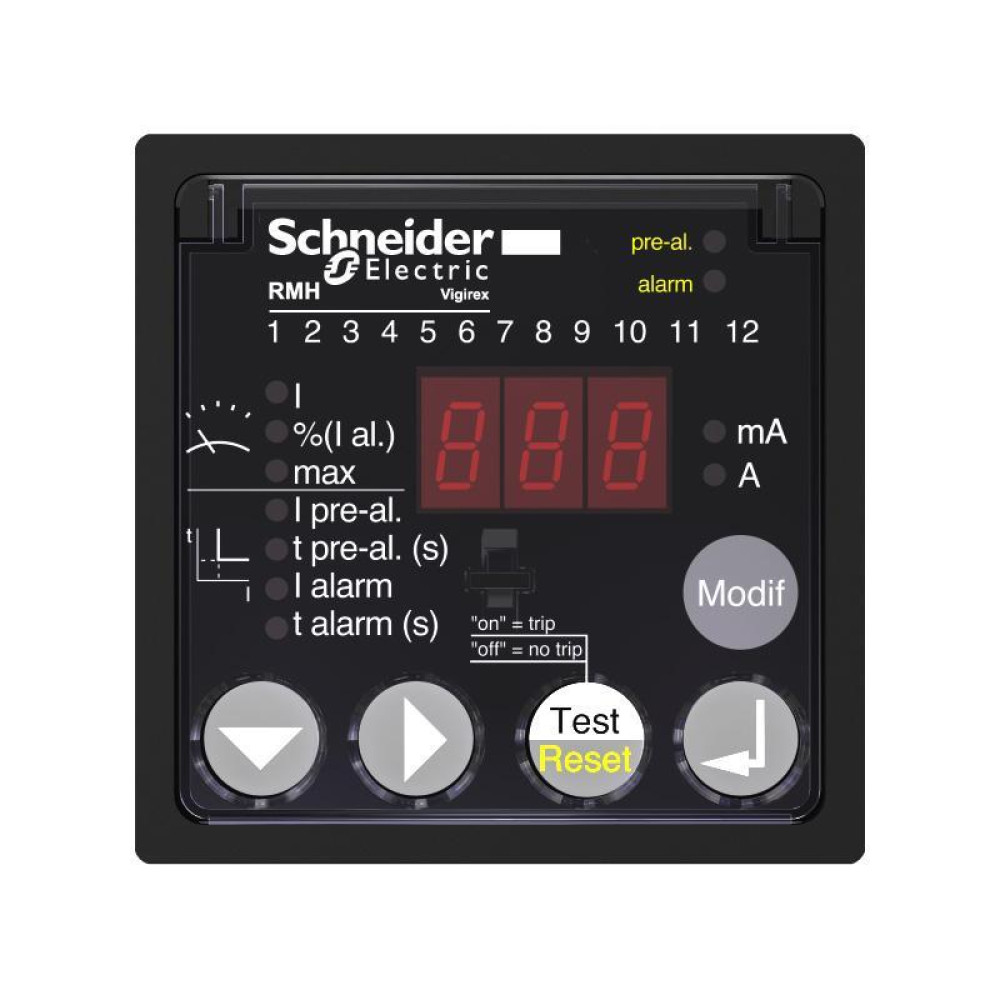

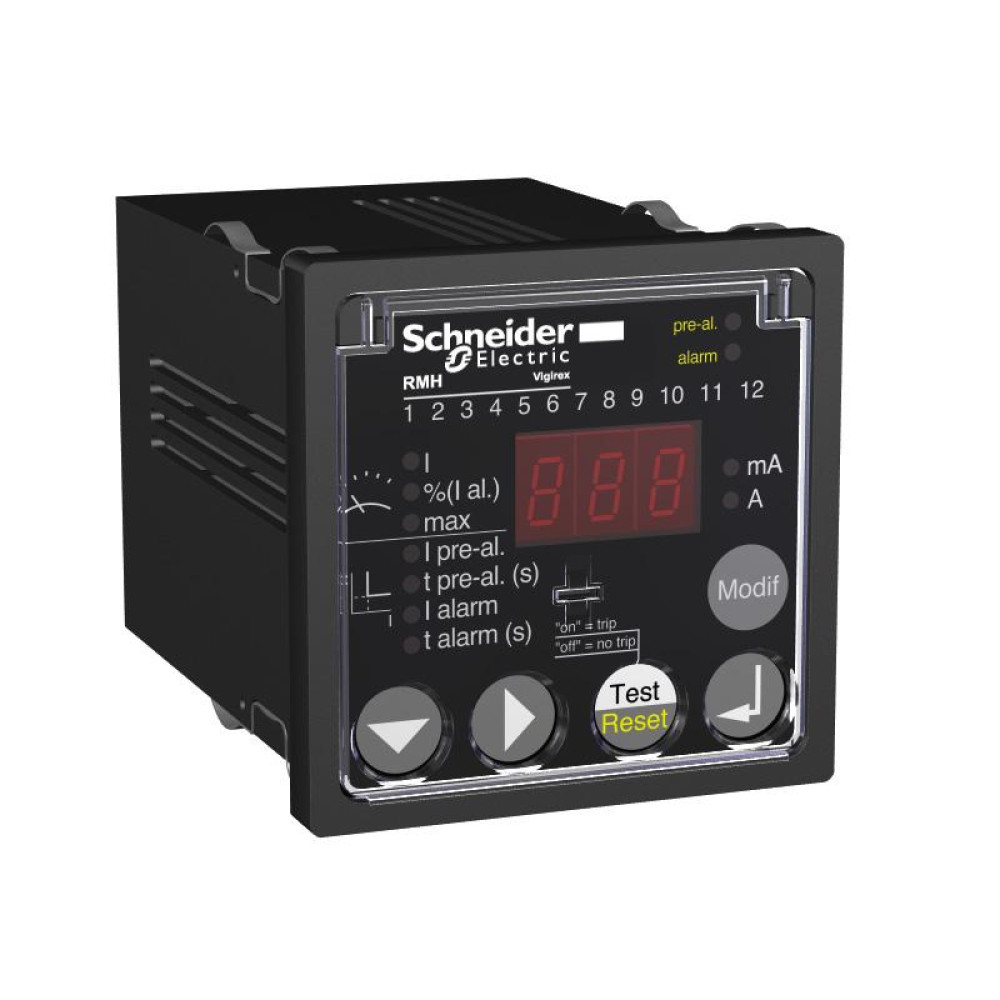

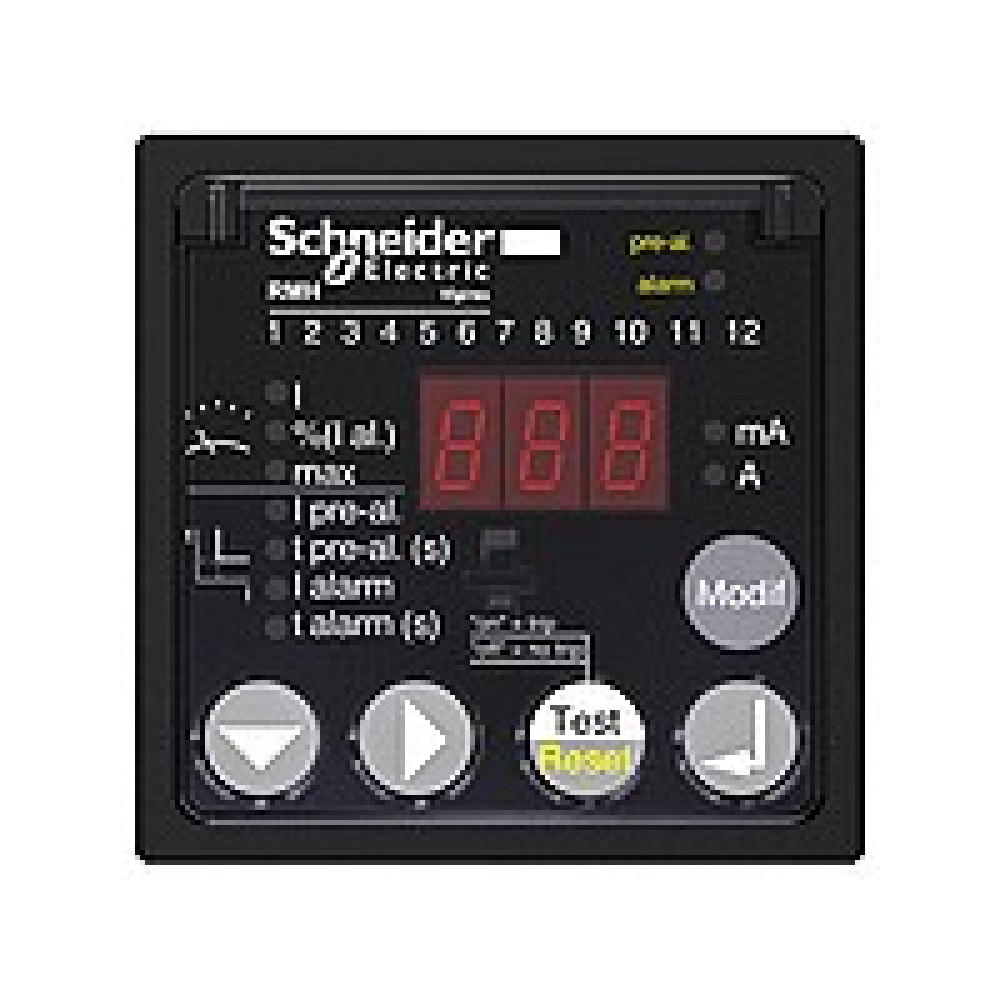

VIGIREX RMН 220/240VAC РЕЛЕ УТЕЧКИ ТОК

Характеристики

• Cтепень защиты ip IP20 соединение в соответствии с IEC 60529 IP40 лицевая панель в соответствии с IEC 60529 IP30 other parts в соответствии с IEC 60529
• [ithe] условный тепловой ток в закрытом корпусе 8 А
• Выводные контакты 1 Н.О.
• Диапазон Vigirex
• Длина зачистки проводов Соединение мультиплексора : 6 мм Наличие напряжения : 6 мм Цепь аварийной сигнализации : 6 мм Коммуникационная шина : 6 мм Вспом. источник питания : 6 мм Предупредительный сигнал : 6 мм
• Класс ik IK07 в соответствии с EN 50102
• Класс защиты от поражения электр. током Класс II
• Класс защиты от тока утечки Класс A si Класс АС
• Код совместимости RMH
• Контроль Электроника (непрерывная) Блок питания (непрерывная) Линия реле/датчик (непрерывная) Канал датчик/мультиплексор RM12T и RM12T/RMH (непрерывная)
• Краткое имя устройства RMH
• Масса продукта 0.3 кг
• Механическая прочность Огнестойкость в соответствии с IEC 60695-2-1 Вибрации 13,2...100 Гц : 0,7 g Вибрации 2...13,2 Гц : +/- 1 mm
• Мин. нагрузка 10 мА при 12 В
• Момент затяжки Вспом. источник питания : 0.5 Н-м Наличие напряжения : 0.5 Н-м Цепь аварийной сигнализации : 0.5 Н-м Предупредительный сигнал : 0.5 Н-м Соединение мультиплексора : 0.5 Н-м Коммуникационная шина : 0.5 Н-м
• Монтажная опора Панель
• Номинальное напряжение питания [us] 220...240 test3 переменный ток при 50/60 Гц 70...110 % 220...240 test3 переменный ток при 400 Hz 70...110 %
• Пороговая уставка 1...30 A adjustable in step of 0.1 A сигнал тревоги 1...30 A adjustable in step of 0.1 A Предварительный аварийный сигнал 0.03...1 A adjustable in step of 0.001 A сигнал тревоги 0.015...1 A adjustable in step of 0.001 A Предварительный аварийный сигнал
• Потребляемая мощность 8 В·А
• Применение реле Реле контроля Текущее управление реле
• Рабочая температура -25...55 °C
• Семейство продуктов Vigirex
• Служба обмена данными Контроль через внутреннюю шину
• Температура окружающего воздуха при хранении -40...85 °C
• Тип измерения Измерение тока замыкания на землю встроенным ТТ 80...100 % +/- 10 %
• Тип клемм Клеммный блок предупредительный сигнал 0.2...2.5 мм² жесткий AWG 22...AWG 12 Клеммный блок соединение мультиплексора 0.2...2.5 мм² гибкий AWG 22...AWG 12 Клеммный блок наличие напряжения 0.2...2.5 мм² жесткий AWG 22...AWG 12 Клеммный блок цепь аварийной сигнализации 0.25...2.5 мм² гибкий с наконечником AWG 22...AWG 12 Клеммный блок соединение мультиплексора 0.25...2.5 мм² гибкий с наконечником AWG 22...AWG 12 Клеммный блок цепь аварийной сигнализации 0.2...2.5 мм² жесткий AWG 22...AWG 12 Клеммный блок коммуникационная шина 0.25...2.5 мм² гибкий с наконечником AWG 22...AWG 12 Клеммный блок наличие напряжения 0.2...2.5 мм² гибкий AWG 22...AWG 12 Клеммный блок коммуникационная шина 0.2...2.5 мм² жесткий AWG 22...AWG 12 Клеммный блок наличие напряжения 0.25...2.5 мм² гибкий с наконечником AWG 22...AWG 12 Клеммный блок цепь аварийной сигнализации 0.2...2.5 мм² гибкий AWG 22...AWG 12 Клеммный блок предупредительный сигнал 0.2...2.5 мм² гибкий AWG 22...AWG 12 Клеммный блок вспом. источник питания 0.2...2.5 мм² жесткий AWG 22...AWG 12 Клеммный блок вспом. источник питания 0.2...2.5 мм² гибкий AWG 22...AWG 12 Клеммный блок соединение мультиплексора 0.2...2.5 мм² жесткий AWG 22...AWG 12 Клеммный блок предупредительный сигнал 0.25...2.5 мм² гибкий с наконечником AWG 22...AWG 12 Клеммный блок коммуникационная шина 0.2...2.5 мм² гибкий AWG 22...AWG 12 Клеммный блок вспом. источник питания 0.25...2.5 мм² гибкий с наконечником AWG 22...AWG 12
• Тип настройки Встроенная шина Клавиатура
• Тип настройки задержки срабатывания защиты от тока утечки Регулируем. 0.03...30 А 0...5 с
• Устойчивость настроек Защищенный опечатываемой крышкой
• Функция тестирования Местный
• Электромагнитная совместимость Восприимчивость к мощным наведенным помехам : 4 в соответствии с IEC 61000-4-5 Восприимчивость к слабым наведенным помехам : 4 в соответствии с IEC 61000-4-4 Испытание стойкости к с электролитическому разряду : 4 в соответствии с IEC 61000-4-2 Восприимчивость с помехам : 3 в соответствии с IEC 61000-4-3 Наведенные и излучаемые помехи : B в соответствии с CISPR 11 Проверка стойкости к наведенным РЧ помехам : 3 в соответствии с IEC 61000-4-6
