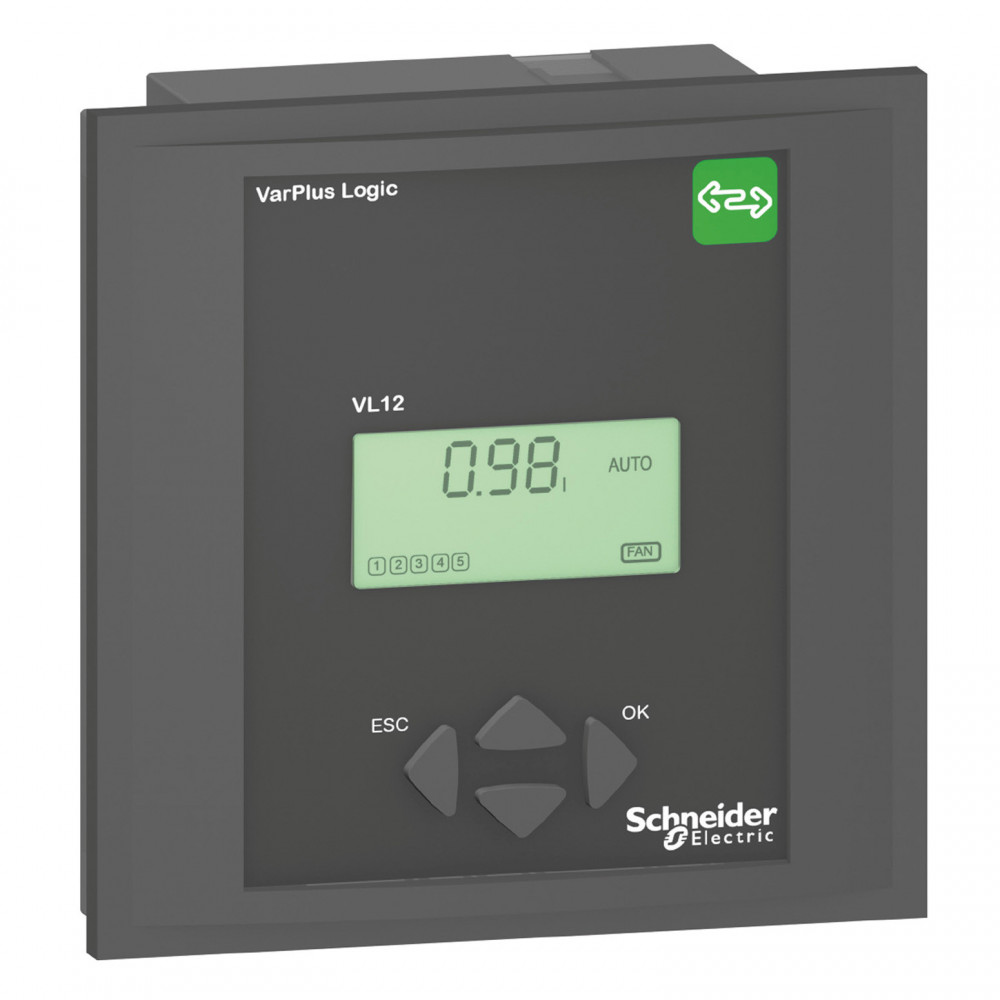

Контроллер КМ VarPlus Logic 6 ступеней

Характеристики

• [us] номинальное напряжение сети 90...550 В Переменный ток
• Вес нетто 0.6 кг
• Входная функция switch: 1 Сухой контакт
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон временной задержки 1...6500 s (on reconnection) 1...6500 s (on response)
• Диапазон измерения напряжения 90-550 В Переменный ток 50/60 Гц
• Доступные функции automatic detection advanced programming (expert) manual programming any step sequence automatic initialisation
• Исполнение монтажа На панель
• Код совместимости VPL 6
• Кол-во контактов управления ступенями 6
• Кол-во контролируемых квадрантов при управ 4
• Краткое название устройства VPL6
• Место монтажа в шкафу
• Механическая износостойкость 65000 циклы без обслуживания
• Монтажная опора панель - толщина: 1-3 мм
• Наименование продукта PowerLogic PFC Controller
• Отображаемая информация number of switching cycles per step remaining step capacity in % individual step size in kVAr
• Поставляемое оборудование руководство по эксплуатации
• Рабочая температура окружающей среды -20-60 °C
• Размеры выреза 138 x 138 mm
• Размеры дисплея 56 x 25 mm
• Режим работы ручной или автоматический
• Режим работы настройки ручной автоматический
• Серия PowerLogic
• Сертификаты EAC NRTL cNRTL CE
• Соединение устройства обмен данными протокол: Modbus интерфейс: RS485
• Сохраняемые данные 5 сигналов тревоги
• Срок службы в часах 100000 ч без обслуживания
• Стандарты IEC 61000-6-2 EN 61010-1 IEC 61000-6-4 МЭК 61326-1 UL 61010-1
• Температура окружающей среды при хранении -40-85 °C
• Тип входа нечувствит. к порядку чередования фаз нечувствит. к полярности включения ТТ фазное напряжение токовый вход TT...X/5 A и X/1 A линейное напряжение
• Тип выхода реле управления: 0.2 A 110 В пост. ток реле управления: 1 A 48 В пост. ток реле управления: 2 A 400 В пер. ток 50/60 Гц реле управления: 1 A 24 В пост. ток реле управления: 5 A 250 В пер. ток 50/60 Гц реле управления: 5 A 120 В пер. ток 50/60 Гц вентилятор: 5 A 250 В пер. ток 50/60 Гц вентилятор: 1 A 48 В пост. ток alarm relay: 5 A 250 В пер. ток 50/60 Гц alarm relay: 1 A 48 В пост. ток
• Тип дисплея ЖК-дисплей с подсветкой
• Тип измерения температура внутри ячейки tan φ individual voltage harmonic cos φ время работы Коэффициент мощности токовая перегрузка конденсатора Irms/I1 power factor and displacement PF (signed, four quadrant) коэффициент гармонических искажений по току THDI Коэффициент мощности average over lifetime температура Максимальное фазный ток I1, I2, I3 RMS на нагрузку Активная мощность P, P1, P2, P3 на нагрузку Реактивная мощность Q, Q1, Q2, Q3 на нагрузку Полная мощность S, S1, S2, S3 на нагрузку напряжение U21, U32, U13, V1, V2, V3 на нагрузку
• Тип настройки выбор программ ступенчатого регулирования: авто выбор программ ступенчатого регулирования: LIFO выбор программ ступенчатого регулирования: линейный задержка между 2 последовательным включениями в ходе одного этапа: 5...1200 s программирование ступеней конфигурации: авто программирование ступеней конфигурации: выкл программирование ступеней конфигурации: фиксированный заданный cos phi: 0.7 inductive...0.7 capacitive заданный cos phi: двойной cos φ
• Тип продукта контролер коэффициента мощности
• Типы аварий step power loss (< 75 %) / Действие: message and alarm contact + step blocked step faulty / Действие: message and alarm contact + step blocked высокий ток (> 6 A CT) / Действие: контакт выдачи сообщения и аварийной сигнализации перерегулирование (неустойчивый процесс регулирования) / Действие: message and alarm contact + step blocked низкий ток (< 15 mA CT) / Действие: контакт выдачи сообщения и аварийной сигнализации перекомпенсация / Действие: контакт выдачи сообщения и аварийной сигнализации перегрузка конденсатора по току (Irms/I1) (> 130 % I1) / Действие: message and alarm contact + step switched off перегрев (50 °C) / Действие: message and alarm contact + step switched off перегрев (30 °C) / Действие: выключатель вентилятора перенапряжение (+/- 10 %) / Действие: message and alarm contact + control stopped суммарный коэффициент гармоник (> 7 %) / Действие: message and alarm contact + step switched off
• Ток в общем проводнике 10 А
• Ток измерения 0-5 А
• Точность измерения напряжение +/- 1 % ток +/- 1 % частота +/- 1 % energy (P,Q,S) +/- 2 % cos φ +/- 2 % Суммарный коэффициент гармоник напряжения THD (U) +/- 2 % individual voltage harmonic +/- 3 % Температура +/- 3 °C
