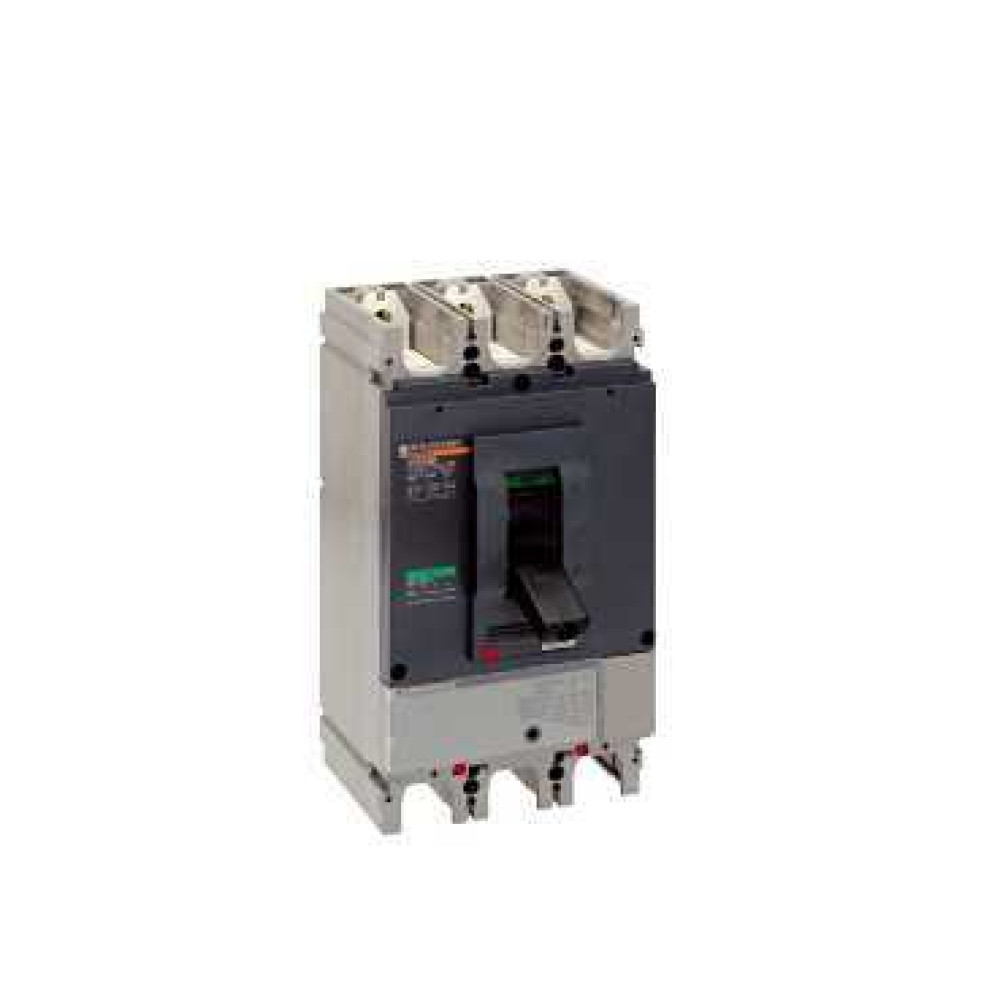

ВЫКЛ-РАЗЪЕД АВТ.ВЫКЛ. COMPACT NS630NA 3П

Характеристики

• [icm] номинальная включающая способность (на к.з.) 8.5 кА
• [icw] номинальный кратковременно допустимый ток 2.32 кА в течение 20 с в соответствии с IEC 60947-3 6 кА в течение 1 с в соответствии с IEC 60947-3 6 кА в течение 3 с в соответствии с IEC 60947-3
• [ie] номинальный рабочий ток AC-22A: 630 А переменный ток 50/60 Гц 220/240 V AC-23A: 630 А переменный ток 50/60 Гц 660/690 V DC-22A: 630 А постоянный ток 250 V 1P DC-22A: 630 А постоянный ток 500 V 2 полюса последовательно DC-23A: 630 А постоянный ток 250 V 1P DC-23A: 630 А постоянный ток 500 V 2 полюса последовательно AC-22A: 630 А переменный ток 50/60 Гц 380/415 V AC-22A: 630 А переменный ток 50/60 Гц 440/480 V AC-22A: 630 А переменный ток 50/60 Гц 500/525 V AC-22A: 630 А переменный ток 50/60 Гц 660/690 V AC-23A: 630 А переменный ток 50/60 Гц 220/240 V AC-23A: 630 А переменный ток 50/60 Гц 380/415 V AC-23A: 630 А переменный ток 50/60 Гц 440/480 V AC-23A: 630 А переменный ток 50/60 Гц 500/525 V
• [ith] условный тепловой ток на открытом воздухе 630 А в 60 °C
• [ue] номинальное рабочее напряжение 500 V постоянный ток в соответствии с IEC 60947-3 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-3
• [ui] номинальное напряжение изоляции 750 В переменный ток 50/60 Гц в соответствии с IEC 60947-3
• [up] номинальное импульсное выдерживаемое напряжение 8 кВ в соответствии с IEC 60947-3
• Видимый разрыв нет
• Гарантия 18 months
• Индикатор положения контакта да
• Исполнение выключателя стационарный
• Код отключающей способности NA
• Код совместимости NS630
• Краткое название устройства Compact NS630 NA
• Механическая износостойкость 15000 циклы в соответствии с IEC 60947-3
• Наименование продукта Compact NS630 NA
• Область применения распределение
• Описание полюсов 3P
• Присоединение с верхней стороны передний
• Рабочая температура -25-70 °C
• Серия Compact
• Серия продукта NS400...630
• Сертификаты ASTA ASEFA KEMA
• Соединение с нижней стороны передний
• Соответствие требованиям по изоляции Да в соответствии с IEC 60947-3
• Стандарты IEC 60947-3
• Температура окружающей среды при хранении -50-85 °C
• Тип продукта выключатель-разъединитель
• Тип сети переменный ток постоянный ток
• Шаг соединения 45 мм
• Электрическая износостойкость AC-22A: 15000 циклы 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-3 AC-23A: 4000 циклы 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-3 AC-23A: 8000 циклы 440 V переменный ток 50/60 Гц In/2 в соответствии с IEC 60947-3 DC-23A: 4000 циклы 250 V постоянный ток в соответствии с IEC 60947-3 DC-23A: 8000 циклы 250 V постоянный ток In/2 в соответствии с IEC 60947-3
