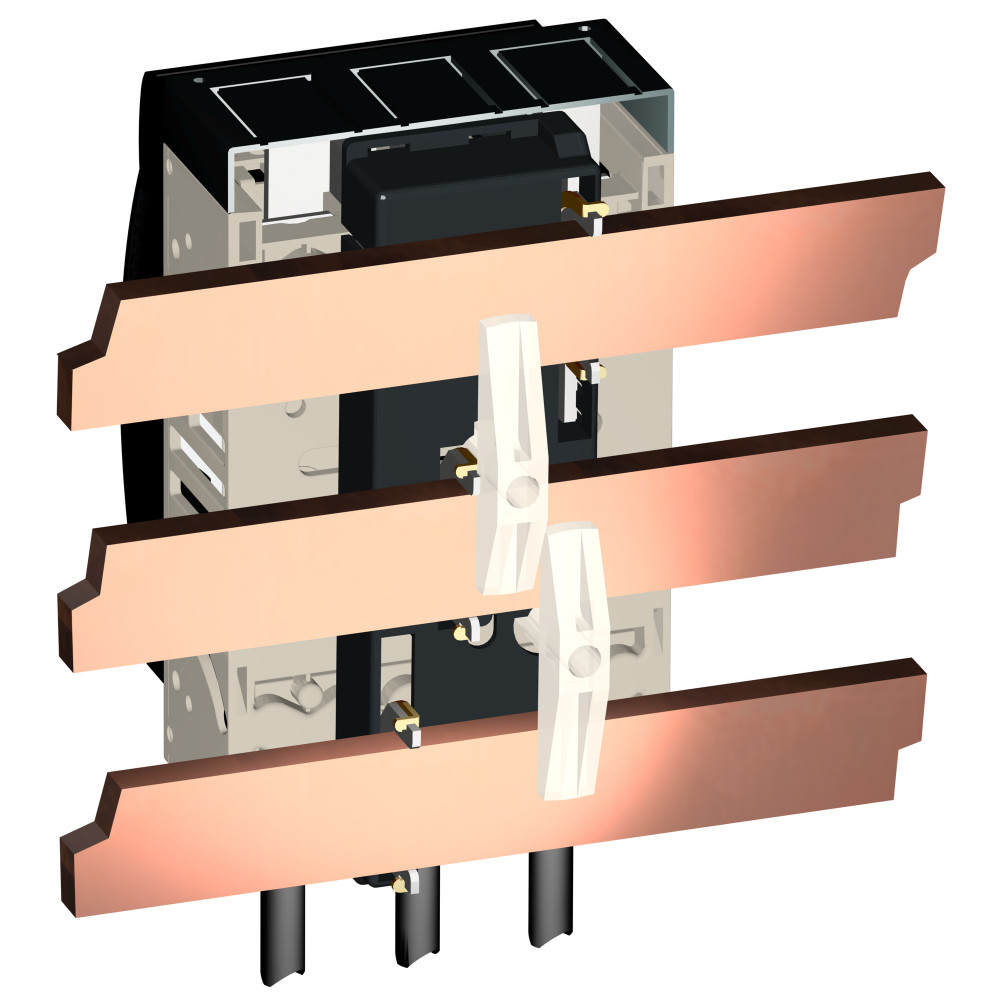

ВЫКЛ-РАЗЪЕД-ПРЕДОХР. ISFT 3П 3 F DIN NH

Характеристики

• [ie] номинальный рабочий ток AC-21B: 100 А переменный ток 50/60 Гц 660/690 V DC-21B: 160 А постоянный ток 440 V 2 полюса последовательно AC-21B: 160 А переменный ток 50/60 Гц 220/240 V AC-21B: 160 А переменный ток 50/60 Гц 380/415 V AC-22B: 160 А переменный ток 50/60 Гц 220/240 V AC-22B: 160 А переменный ток 50/60 Гц 380/415 V AC-21B: 160 А переменный ток 50/60 Гц 440/480 V AC-21B: 160 А переменный ток 50/60 Гц 500 V DC-21B: 160 А постоянный ток 125 V 1 полюс DC-21B: 160 А постоянный ток 220 V 1 полюс
• [im] номинальная включающая и отключающая способность Icm 105 кА в 500 V Icm 105 кА в 690 V Icn 50 кА в 500 V Icn 50 кА в 690 V Icm 105 кА в 415 V Icn 50 кА в 415 V
• [ithe] условный тепловой ток в закрытом корпусе 160 А в 40 °C, рассеивание мощности на предохранителе: 12 Вт
• [ith] условный тепловой ток на открытом воздухе 112 А ( 70 °C ) горизонт. 144 А ( 50 °C ) вертикальный 152 А ( 45 °C ) горизонт. 152 А ( 45 °C ) вертикальный 160 А ( 40 °C ) рассеивание мощности на предохранителе: 12 Вт 160 А ( 40 °C ) горизонт. 160 А ( 40 °C ) вертикальный 112 А ( 70 °C ) вертикальный 120 А ( 65 °C ) горизонт. 120 А ( 65 °C ) вертикальный 128 А ( 60 °C ) горизонт. 128 А ( 60 °C ) вертикальный 136 А ( 55 °C ) горизонт. 136 А ( 55 °C ) вертикальный 144 А ( 50 °C ) горизонт.
• [ue] номинальное рабочее напряжение 440 V постоянный ток 690 V переменный ток 50/60 Гц 800 V переменный ток 50/60 Гц AC-20 800 V постоянный ток DC-20
• [ui] номинальное напряжение изоляции 800 В переменный ток 50/60 Гц 800 В постоянный ток
• [up] номинальное импульсное выдерживаемое напряжение 8 кВ
• Видимый разрыв Да
• Возможность блокировки 3 навесных замка
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Код совместимости ISFT160
• Краткое название устройства ISFT160
• Место монтажа в ряд
• Механическая износостойкость 1600 циклы
• Момент затяжки 4 N.m для зажим
• Монтажная опора шины шины
• Наименование продукта Fupact ISFT
• Область применения защита, мониторинг и управление оборудованием распределение
• Описание защищенных полюсов 3f
• Описание полюсов 3P
• Работа контактов single-break
• Рабочая температура -25-70 °C
• Размер предохранителя NH00 NH000
• Регламент reach Содержание особо опасных веществ превышает пороговую величину
• Серия Fupact
• Серия продукта ISFT160
• Сертификаты KEMA-KEUR
• Соединения – клеммы нажать 160 А 60 мм
• Соответствие требованиям по изоляции Да
• Стандартное применение бесперебойное
• Стандарты EN/IEC 60947-3 МЭК 60269-2-1 EN/IEC 60947-1
• Степень защиты ik IK07 в соответствии с EN 50102
• Температура окружающей среды при хранении -50-85 °C
• Тип предохранителя DIN
• Тип продукта разъединитель с предохранителем
• Тип сети переменный ток постоянный ток
• Электрическая износостойкость AC-21B: 200 циклы 690 V переменный ток 50/60 Гц AC-22B: 200 циклы 415 V переменный ток 50/60 Гц
