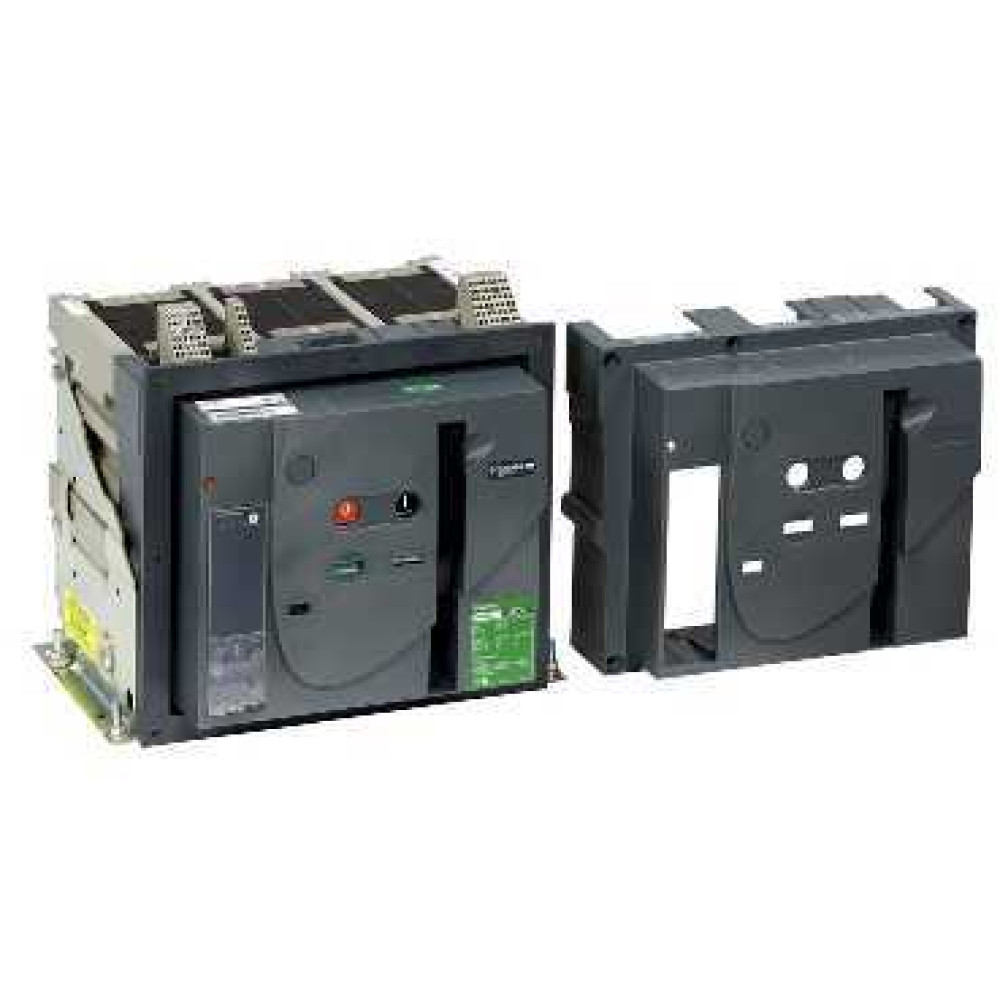

Авт.выкл. EasyPact MVS 800A 3P 50кА эл.расц. ET5S стац. с эл.приводом

Характеристики

• Maximum breaking time 25 мс
• Maximum closing response time 70 мс
• [icm] номинальная включающая способность (на к.з.) 105 кА (Icm) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [ics] номинальная рабочая отключающая способность 50 кА (Ics) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [icw] номинальный кратковременно допустимый ток 50 кА (1 с) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 кА (1 с) в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА (3 с) в 440/690 B переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [in] номинальный ток 800 А в 40 °C
• [isd] уставки тока срабатывания при коротком замыкании 1.5...10 x Ir
• [tr] регулируемая уставка времени защиты от перегрузки 0.5-24 с в 6 x Ir
• [tsd] уставка выдержки времени при коротком замыкании 100-400 мс
• [ue] номинальное рабочее напряжение 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [ui] номинальное напряжение изоляции 1000 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [up] номинальное импульсное выдерживаемое напряжение 12 кВ в соответствии с IEC 60947-2
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон длительных задержек срабатывания 0,4...1 x In
• Диапазон уставок защиты от короткого замыкания isd 9 регулируем. настроек
• Диапазон уставок мгновенной защиты типа ii 9 регулируем. настроек
• Директива ec rohs Соответствует
• Задание длительной задержки срабатывания 9 регулируем. настроек
• Защитные функции блока управления LSI
• Индикатор положения контакта да
• Индикация аварии короткое замыкание внутренний сбой перегрузка
• Информация о ремонтопригодности Подлежит замене
• Информация об исключениях по регламенту rohs да
• Исполнение выключателя стационарный
• Код отключающей способности N
• Код совместимости MVS08N
• Краткое название устройства MVS08N
• Логическая селективность zci с
• Межполюсный шаг 115 мм без расширителя
• Местоположение подключения сзади
• Механическая износостойкость 20000 циклы (с обслуживанием) в соответствии с IEC 60947-2 10000 циклы (без обслуживания) в соответствии с IEC 60947-2
• Монтажная опора рейка нижняя панель
• Наименование продукта MVS08N
• Наименование расцепителя ET5S
• Не содержит ртути да
• Номинал тт автоматического выключателя 800 А
• Номинальный диапазон датчика тока 400/2000 A
• Номинальный ток расцепителя 800-800 А
• Область применения распределение
• Описание защищенных полюсов 3P 3d
• Описание полюсов 3P
• Отключающая способность 50 кА Icu в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• Профиль кругооборота ENVEOLI120407EN
• Рабочая температура -5-70 °C
• Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
• Серия EasyPact
• Серия продукта EasyPact MVS
• Сертификаты ГОСТ IEC CCS CCC
• Соответствие требованиям по изоляции Да в соответствии с IEC 60947-2
• Стандарты IEC 60947-2
• Температура окружающего воздуха при хранении -40-85 °C Без расцепителя -25-85 °C С расцепителем
• Технология расцепителя электронный
• Тип защиты защита от перегрузки (с длительной выдержкой времени) мгновенная защита от короткого замыкания защита от короткого замыкания с малой выдержкой времени
• Тип продукта выключатель
• Тип сети переменный ток
• Тип соединения горизонт. вертикальный
• Тип уставки времени срабатывания защиты при коротком замыкании 5 регулируем. настроек
• Уставка тока ir защиты с длительной выдержкой времени 9 регулируем. настроек
• Уставка тока мгновенного срабатывания OFF 2...15 x In
• Экологическая отчетнсть ENVPEP120409EN
• Электрическая износостойкость category B: 6000 циклы 440 V переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2 category B: 4000 циклы 690 V переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2
