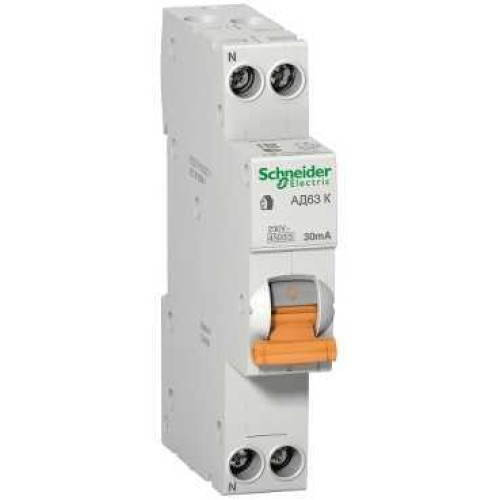

ДИФ. АВТ. ВЫКЛ. АД63 К 1П+Н 20A 30MA 4,5кА C АС, 18 мм
12523
ДИФ. АВТ. ВЫКЛ. АД63 К 1П+Н 20A 30MA 4,5кА C АС, 18 мм
Класс: Автоматический выключатель дифференциального тока (дифавтомат, АВДТ) (ID: EC000905)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000187 | Тип напряжения | EV000460 AC (перемен.) | |
| EF000218 | Глубина установочная (встраив.) | 44 | мм |
| EF000227 | Номин. ток | 20 | А |
| EF000228 | Номин. напряжение | 240 | В |
| EF000889 | Характеристика срабатывания (кривая тока) | EV000084 C | |
| EF001366 | Номин. напряжение изоляции Ui | 400 | В |
| EF002358 | Номин. ток утечки | 0.03 | А |
| EF002560 | Тип тока утечки | EV000460 AC (перемен.) | |
| EF002564 | Устойчивость к импульсному току | 0.25 | кА |
| EF002568 | Класс токоограничения | 3 | |
| EF002569 | Категория перенапряжения | 3 | |
| EF002570 | Степень загрязнения | 2 | |
| EF002950 | Модульная ширина (общ. кол-во модульных расстояний) | 1 | |
| EF005455 | Частота | EV008013 50 Гц | |
| EF005474 | Степень защиты (IP) | EV006405 IP20 | |
| EF005548 | Количество защищенных полюсов | 1 | |
| EF005997 | Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Нет | |
| EF006573 | Подходит для скрытого монтажа (заподлицо) | Да | |
| EF007337 | Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1...16 | мм² |
| EF007343 | Поперечн. сечение подключ. многопроволочного (гибкого) провода | 1...16 | мм² |
| EF007385 | С блокировкой | Да | |
| EF007515 | Рабочая температура окружающей среды | -25...55 | °C |
| EF008618 | Общ. количество полюсов | 2 | |
| EF009497 | Защита от ложного срабатывания | Да | |
| EF011980 | Номинальное импульсное выдерживаемое напряжение Uimp | 4 | кВ |
| EF011981 | Номин. отключающая способность при коротком замыкании Icn по EN 61009-1 | 4.5 | кА |
| EF012587 | Характеристика отключения | EV003978 Без задержки |
Характеристики
- [in] номинальный ток 20 А в 30 °C
- [ue] номинальное рабочее напряжение 240 В Переменный ток 50 Гц
- [ui] номинальное напряжение изоляции 400 В Переменный ток 50 Гц
- Вес нетто 136 г
- Возможность блокировки блокируется навесным замком
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Длина зачистки проводов 14 мм для со стороны источника питания соединение 11 мм для верхние соединение
- Задержка срабатывания защиты от тока утечки Мгновенный
- Защита от замыкания на землю интегрированный
- Индикатор наличия напряжения Индикация ВКЛ/ВЫКЛ
- Индикатор положения контакта да
- Информация о ремонтопригодности Подлежит замене
- Класс защиты от тока утечки type AC
- Класс изоляции класс II
- Класс ограничения 3
- Код кривой C
- Механическая износостойкость 20000 циклы
- Момент затяжки 2-2 Н-м со стороны источника питания 2-2 Н-м верхние
- Монтажная опора DIN-рейка
- Наименование продукта AD63 K
- Область применения распределение
- Описание параметров блокировки навесными замками
- Описание полюсов 1P + N
- Отключающая способность 4500 А Icn в 230 В Переменный ток 50 Гц
- Положение нейтрали слева
- Предел электромагнитного отключения 5...10 x In
- Рабочая температура окружающей среды -25-55 °C
- Сегмент рынка малые коммерческие предприятия рынок жилья
- Серия Domae Домовой
- Сертификаты ГОСТ Р EAC
- Совместимость распределительного блока с гребенчатыми шинами Да
- Соединения – клеммы клеммный блок с винтовыми зажимами (со стороны источника питания) 1-16 мм² Жесткий клеммный блок с винтовыми зажимами (со стороны источника питания) 1-16 мм² Гибкий клеммный блок с винтовыми зажимами (верхние) 1-10 мм² Жесткий клеммный блок с винтовыми зажимами (верхние) 1-10 мм² Гибкий
- Соответствие требованиям по изоляции да
- Стандарты МЭК 61009-2-2 IEC 61009-1 ГОСТ Р 51317.1
- Температура окружающей среды при хранении -30-70 °C
- Технология расцепителя термомагнитный
- Тип продукта residual current breaker with overcurrent protection (RCBO)
- Тип сети Переменный ток
- Чувствительность защиты от тока утечки 30 мА
- Шаг 9 мм 2
В наличии на складе: Ожидается поступление
1740.00р.
- Ожидается поступление
- Код товара: 12523
- Артикул: 12523
