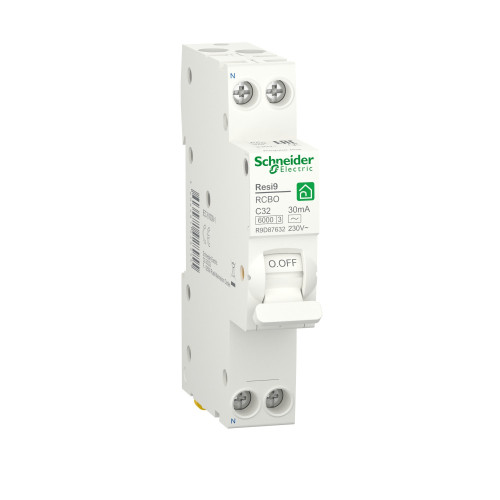

RESI9 АВТ. ВЫКЛ. ДИФФЕРЕНЦИАЛЬНОГО тока (ДИФ) 1P+N С 32А 6000A 30мА 18mm тип AС
R9D87632
Автоматические выключатели дифференциального тока (АВДТ) Resi9 – это коммутационное устройство, предназначенное выполнять функции защиты от перегрузок, коротких замыканий и утечек электрического тока. АВДТ сочетает в себе функции автоматического выключателя и выключателя дифференциального тока. В ассортименте есть версии, которые занимают всего один модуль – АВДТ Slim.
Класс: Автоматический выключатель дифференциального тока (дифавтомат, АВДТ) (ID: EC000905)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000187 | Тип напряжения | EV000460 AC (перемен.) | |
| EF000218 | Глубина установочная (встраив.) | 44 | мм |
| EF000227 | Номин. ток | 32 | А |
| EF000228 | Номин. напряжение | 230 | В |
| EF000889 | Характеристика срабатывания (кривая тока) | EV000084 C | |
| EF001366 | Номин. напряжение изоляции Ui | 400 | В |
| EF002358 | Номин. ток утечки | 0.03 | А |
| EF002560 | Тип тока утечки | EV000460 AC (перемен.) | |
| EF002564 | Устойчивость к импульсному току | 0.25 | кА |
| EF002569 | Категория перенапряжения | 3 | |
| EF002570 | Степень загрязнения | 2 | |
| EF002950 | Модульная ширина (общ. кол-во модульных расстояний) | 1 | |
| EF005455 | Частота | EV008013 50 Гц | |
| EF005474 | Степень защиты (IP) | EV006405 IP20 | |
| EF005548 | Количество защищенных полюсов | 1 | |
| EF005997 | Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Нет | |
| EF006573 | Подходит для скрытого монтажа (заподлицо) | Да | |
| EF007337 | Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1...16 | мм² |
| EF007343 | Поперечн. сечение подключ. многопроволочного (гибкого) провода | 1...10 | мм² |
| EF007385 | С блокировкой | Да | |
| EF007515 | Рабочая температура окружающей среды | -25...60 | °C |
| EF008618 | Общ. количество полюсов | 2 | |
| EF009497 | Защита от ложного срабатывания | Да | |
| EF011980 | Номинальное импульсное выдерживаемое напряжение Uimp | 4 | кВ |
| EF011981 | Номин. отключающая способность при коротком замыкании Icn по EN 61009-1 | 6 | кА |
| EF012587 | Характеристика отключения | EV003978 Без задержки | |
| EF012628 | Номин. отключающая способность при коротком замыкании согласно EN 61009 | 6 | кА |
Характеристики
- Вес нетто 136 г
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Длина зачистки проводов 15 мм для Верхняя или нижняя соединение
- Задержка срабатывания защиты от тока утечки Мгновенный
- Защита от утечки на землю Интегрированный
- Индикатор наличия напряжения Индикация ВКЛ/ВЫКЛ
- Индикатор положения контакта да
- Информация о ремонтопригодности Подлежит замене
- Исполнение монтажа Защелкивающийся
- Качественные этикетки EAC UA TR
- Класс защиты от тока утечки Тип АС
- Код кривой C
- Механическая износостойкость 20000 циклы
- Момент затяжки 2-2 Н-м Верхняя или нижняя
- Монтажная опора DIN-рейка
- Наименование продукта АВДТ Resi9
- Номинальное импульсное выдерживаемое напряжение 4 кВ
- Номинальное напряжение изоляции 400 В
- Номинальное рабочее напряжение 230 В Переменный ток 50 Гц
- Номинальный ток 32 А
- Описание полюсов 1P + N
- Отключающая способность 6000 А Переменный ток 50 Гц в соответствии с EN/IEC 61009-2-2
- Положение нейтрали Слева
- Положение устройства в системе Отходящий
- Предел срабатывания электромагнитного расцепителя 5...10 x In
- Рабочая температура окружающей среды -25-60 °C
- Серия Resi9
- Скачок тока 250 А
- Соединения – клеммы Клеммы туннельного типа (Верхняя или нижняя) - 1...16 мм² - Жесткий Клеммы туннельного типа (Верхняя или нижняя) - 1...10 мм² - Гибкий Клеммы туннельного типа (Верхняя или нижняя) - 1...10 мм² - Гибкий с наконечником
- Стандарты EN/МЭК 61009-1 EN/IEC 61009-2-2
- Технология отключения по дифференциальному току Не зависящий от напряжения
- Технология расцепителя Термомагнитный
- Тип продукта Автоматический выключатель дифференциального тока
- Тип сети Переменный ток
- Число защищенных полюсов 1
- Чувствительность по току утечки 30 мА
- Шаг 9 мм 2
- Электрическая износостойкость 10000 циклы
В наличии на складе: 62 шт.
3050.00р.
- На складе
- Код товара: R9D87632
- Артикул: R9D87632
