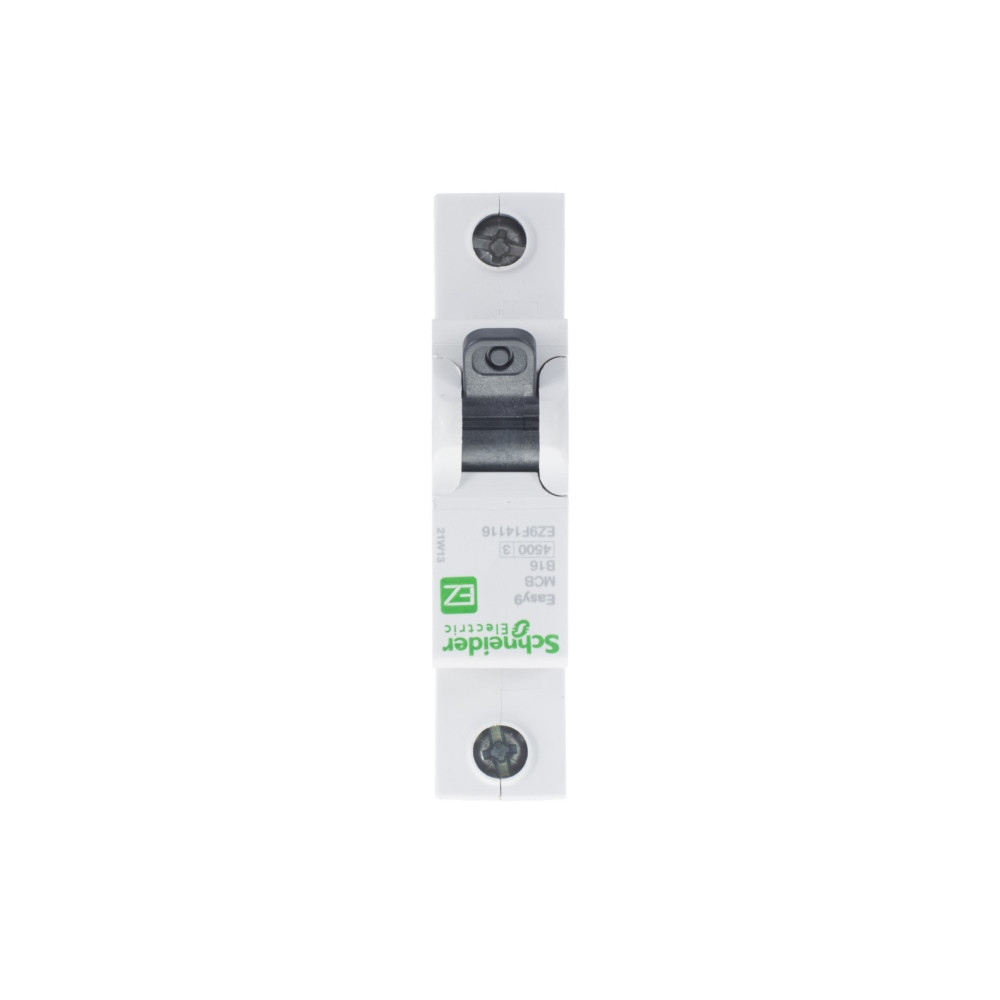

АВТ. ВЫКЛ. EASY 9 1П 16А В 4,5кА 230В =S=
EZ9F14116
Автоматический выключатель серии Easy9 Schneider Electric, 1-полюсный, номинальный ток 16 А, характеристика В, Icn = 4.5 кА.
- Применяется в однофазных сетях напряжением до 230 В.
- Предназначен для защиты от перегрузок и КЗ.
- Характеристика типа В (3-5 In) обеспечивает защиту линий с малыми токами КЗ, например, линий большой длины.
- Оснащен механизмом «мгновенного включения».
- Ударопрочный корпус из специального пластика с 6 металлическими заклепками.
Класс: Модульный автоматический выключатель (автомат) (ID: EC000042)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000187 | Тип напряжения | EV000460 AC (перемен.) | |
| EF000218 | Глубина установочная (встраив.) | 45 | мм |
| EF000227 | Номин. ток | 16 | А |
| EF000228 | Номин. напряжение | 230 | В |
| EF000416 | Частота | 50...60 | Гц |
| EF000889 | Характеристика срабатывания (кривая тока) | EV000074 B | |
| EF001366 | Номин. напряжение изоляции Ui | 500 | В |
| EF002568 | Класс токоограничения | 3 | |
| EF002570 | Степень загрязнения | 2 | |
| EF002950 | Модульная ширина (общ. кол-во модульных расстояний) | 1 | |
| EF005474 | Степень защиты (IP) | EV006405 IP20 | |
| EF005548 | Количество защищенных полюсов | 1 | |
| EF005997 | Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да | |
| EF007337 | Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1...25 | мм² |
| EF007343 | Поперечн. сечение подключ. многопроволочного (гибкого) провода | 1...16 | мм² |
| EF007515 | Рабочая температура окружающей среды | 25...60 | °C |
| EF008148 | Возможна дополнит. комплектация | Да | |
| EF008618 | Общ. количество полюсов | 1 | |
| EF009556 | Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | 4.5 | кА |
| EF011980 | Номинальное импульсное выдерживаемое напряжение Uimp | 4 | кВ |
Характеристики
- [ics] номинальная рабочая отключающая способность 4.5 кА 100 % Icn в 230 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1
- [in] номинальный ток 16 А
- [ui] номинальное напряжение изоляции 500 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1
- [up] номинальное импульсное выдерживаемое напряжение 4 кВ в соответствии с IEC 60898-1
- [в] номинальное рабочее напряжение 230 В Переменный ток 50/60 Гц
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Индикатор наличия напряжения без
- Индикатор положения контакта да
- Информация о ремонтопригодности Подлежит замене
- Исполнение монтажа защелкивающийся
- Код кривой B
- Краткое название устройства Easy9 модульные автоматические выключатели
- Механическая износостойкость 10000 циклы
- Момент затяжки 2-2 Н-м Верхняя или нижняя
- Монтажная опора DIN-рейка
- Область применения распределение
- Описание полюсов 1P
- Отключающая способность 4500 А Icn в 230 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1 4500 А Icn в 400 V Переменный ток 50/60 Гц в соответствии с IEC 60898-1
- Относительная влажность 95-95 % в -25-60 °C
- Подготовка к работе в тропических условиях 2
- Предел электромагнитного отключения 3...5 x In
- Рабочая температура окружающей среды -25-60 °C
- Сегмент рынка малые коммерческие предприятия рынок жилья
- Серия Easy9
- Сертификаты ГОСТ Р
- Соединения – клеммы Зажим туннельного типа (Верхняя или нижняя) 1-25 мм² Жесткий Зажим туннельного типа (Верхняя или нижняя) 1-16 мм² Гибкий
- Соответствие требованиям по изоляции да в соответствии с IEC 60898-1
- Стандарты IEC 60898-1
- Температура окружающей среды при хранении -40-85 °C
- Технология расцепителя термомагнитный
- Тип продукта миниатюрный автоматический выключатель
- Тип сети Переменный ток
- Число защищенных полюсов 1
- Шаг 9 мм 2
- Электрическая износостойкость 4000 циклы
В наличии на складе: 1 шт.
350.00р.
- На складе
- Код товара: EZ9F14116
- Артикул: EZ9F14116
