ГЛАВН. КОНТАКТ 20А

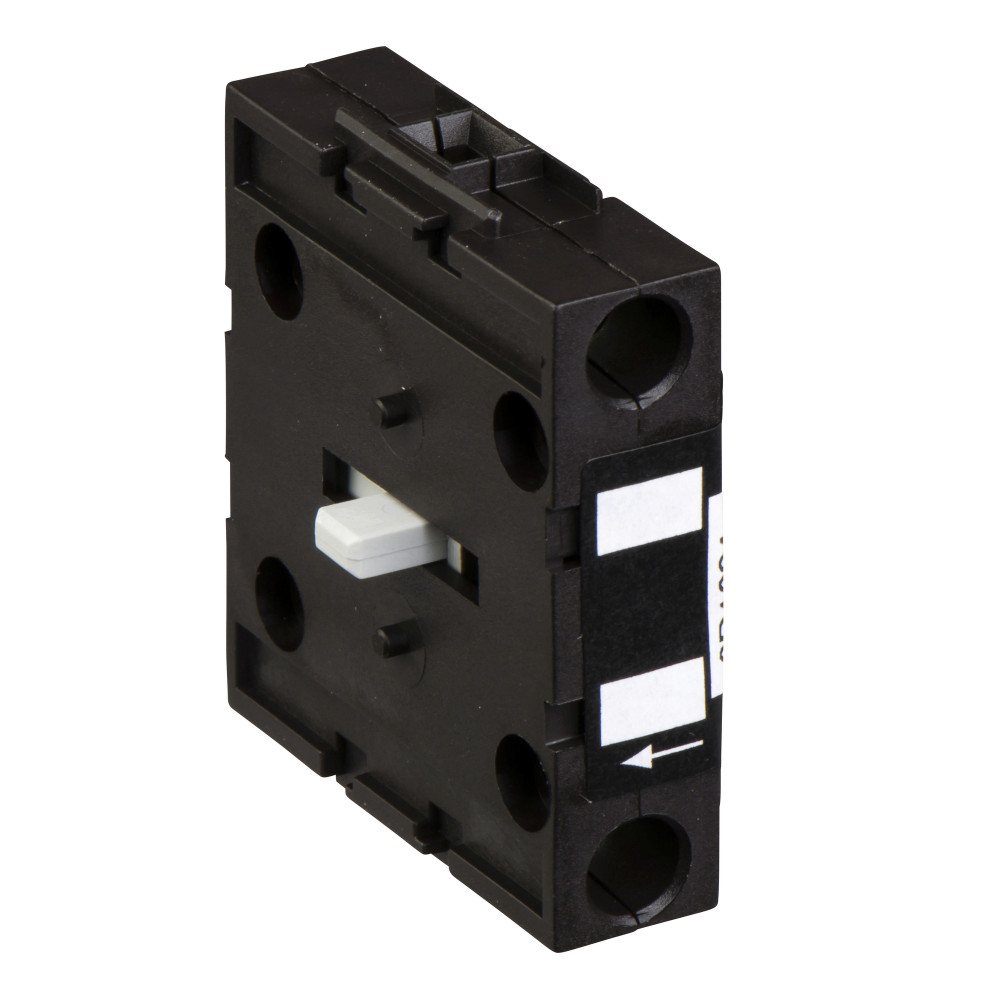

TeSys Mini-VARIO, дополнительный полюс, 20A, для ВN-20. диапазон: TeSys
- краткое название устройства: ВZN
- тип устройства или его аксессуаров: дополнительный полюс
- уровень производительности: стандарт
- описание полюсов: 1P
- тип контактов: 1 Н.О.
- совместимость изделий: Впеременный ток, постоянный ток
- место монтажа: слева, справа.
Преимущества: Широкая гамма средств контроля безопасности, отличающаяся простотой эксплуатации и установки, компактностью и эргономичным дизайном, отвечающим вашим требованиям к пуску и останову электродвигателей.
Применения: Любое оборудование требует использования пускателей прямого включения напряжения для запуска и останова электродвигателей, снятие нагрузки с управляющей цепи оборудования
Класс: Блок вспомогательных контактов (ID: EC000041)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000003 | Способ монтажа | EV003965 Монтаж сбоку | |
| EF000010 | Модель/исполнение | EV003966 Частично (наполовину) интегрируемый | |
| EF001385 | Номин. раб. ток Ie при AC-15, 230 В | 16 | А |
| EF003961 | Тип подключения | EV000415 Винтовое соединение | |
| EF008256 | Количество нормально разомкнутых (НО) контактов | 1 |
Характеристики
- [ithe] условный тепловой ток в щите 16 А
- [ith] условный тепловой ток на открытом возду 20 А
- [ue] номинальное рабочее напряжение 690 В Переменный ток 50/60 Гц
- [up] номинальное импульсное выдерживаемое на 6 кВ
- Вес нетто 0.02 кг
- Гарантированное отключение да
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Защитное исполнение TC
- Код совместимости главный полюсный модуль
- Краткое название устройства VZN
- Место монтажа справа слева
- Механическая износостойкость 50000 циклы
- Механическая стойкость удары 11 мс (15 gn) в соответствии с IEC 60068-2-27 вибрации 10…150 Гц (1 gn) в соответствии с IEC 60068-2-6
- Момент затяжки Силовая цепь: 0.7-0.7 Н·м - винтовой зажим
- Описание полюсов 1P
- Рабочая температура окружающей среды -20-50 °C
- Серия TeSys
- Сертификаты GL UL CSA
- Совместимость продукта VN20
- Совместимость серий продукта TeSys VARIO VCFN Выключатель-разъединитель
- Соединения – клеммы Силовая цепь: винтовой зажим кабель 4-4 мм² - жесткость кабеля: гибкий - С кабельным наконечником Силовая цепь: винтовой зажим кабель 4-4 мм² - жесткость кабеля: жесткий кабель
- Стандарты МЭК 60947-3
- Тип контактов 1 Н.О.
- Тип продукта дополнительный полюс
- Тип сети Постоянный ток (DC) Переменный ток
- Уровень производительности стандарт
- Электрическая износостойкость 30000 циклы DC-1...5 50000 циклы AC-21
- Ожидается поступление
- Код товара: VZN20
- Артикул: VZN20
