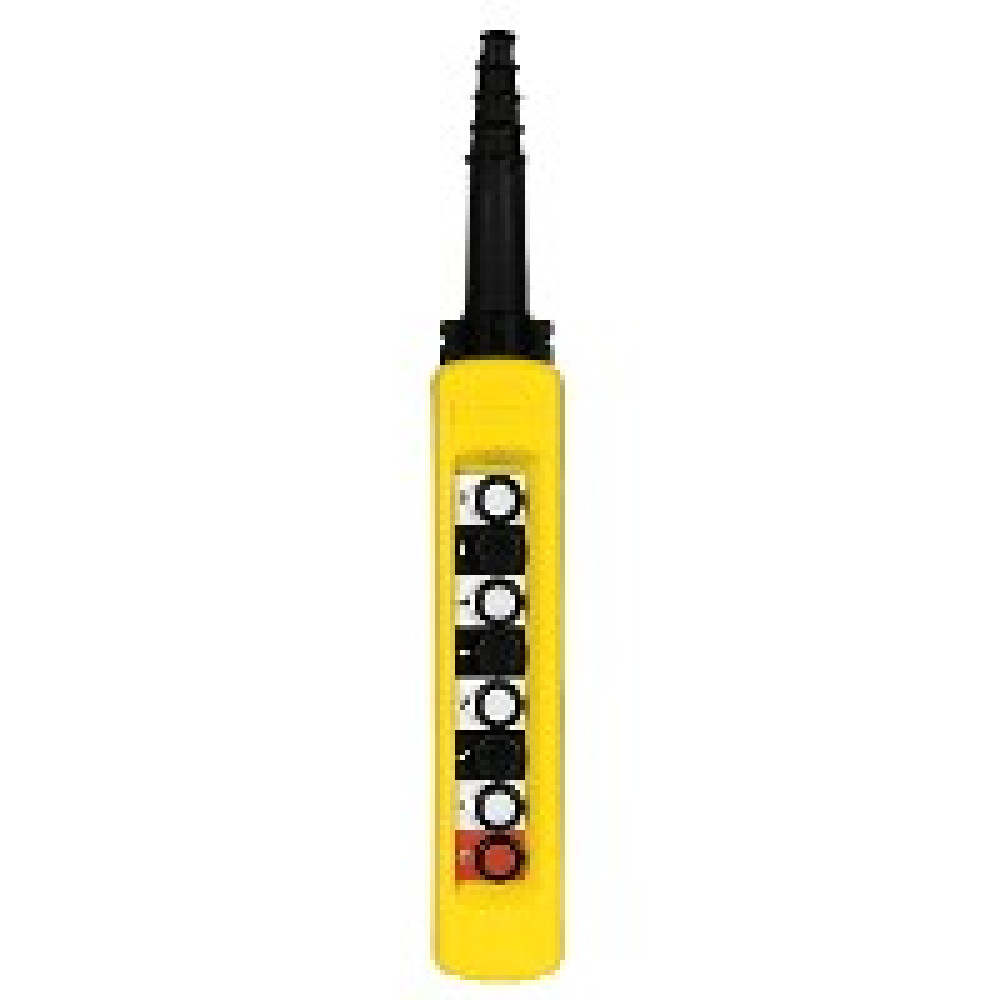

ПОДВЕСНАЯ СТАНЦИЯ 8 КНОПКИ
Этот подвесной пульт управления для подъемного электродвигателя рассчитан на цепи управления со стандартными и средними нагрузками машинного оборудования. Имеются 8 кнопок , опустить, влево, вправо, вперед, назад, вкл. и выкл., с нормально разомкнутым и нормально замкнутым контактами. Корпус со степенью защиты IP65 обеспечивает устойчивость к ударным нагрузкам (прочность), а также защиту от пыли, воды и вибрации (непроницаемость), поэтому данное устройство идеально подходит для работы в неблагоприятных (суровых) условиях окружающей среды.Ударопрочный и устойчивый к загрязнениям (непроницаемый) корпус имеет опрятный внешний вид даже в неблагоприятных условиях эксплуатации. Нет необходимости сверлить в машине или в системе многочисленные 22-миллиметровые отверстия, поэтому можно избежать ряда распространенных проблем, например коррозии по краям. Желтый корпус хорошо заметен даже при скудном освещении.
Преимущества: Простые, проверенные подвесные пульты управления. Предназначенные для механического управления, эти высоконадежные пульты управления отвечают требованиям стандартов МЭК. Они не только просты и интуитивно понятны, но и очень удобны в работе.
Применения: Промышленность и сфера обслуживания: подъемники, мостовые краны.
Класс: Подвесной пульт управления (пост кнопочный) (ID: EC000234)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 80 | мм |
| EF000040 | Высота | 560 | мм |
| EF000049 | Глубина | 70 | мм |
| EF001372 | Количество установочных мест/ управляющих элементов | 8 | |
| EF001373 | Цвет крышки корпуса | EV000234 Желтый | |
| EF001433 | Подходит для аварийной остановки | Да | |
| EF001596 | Материал корпуса | EV000139 Пластик | |
| EF002414 | Количество скоростей | 1 | |
| EF002416 | Тип исполняемых движений | EV000154 Прочее | |
| EF005474 | Степень защиты (IP) | EV006421 IP65 | |
| EF007033 | Номинальный рабочий ток Ie при AC-15, 600 V | 1.2 | А |
| EF008135 | Вид/ марка материала корпуса | EV000154 Прочее | |
| EF011959 | Степень защиты (NEMA) | EV022254 13 |
Характеристики
- Maximum resistance across terminals 25 МОм
- [ithe] условный тепловой ток в закрытом корпусе 10 А
- [ui] номинальное напряжение изоляции 600 В (степень загрязнения 3)
- [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60947-1
- Вес нетто 1.045 кг
- Взаимная механическая блокировка с механической взаимной блокировкой между парами
- Виброустойчивость 15 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Защитное исполнение TH
- Идентификатор клеммы (11-12) Н.З. (13-14) Н.О.
- Кодовое обозначение контакта A600 AC-15, Ue = 240 В, Ie = 3 А в соответствии с МЭК 60947-5-1 приложение А A600 AC-15, Ue = 600 В, Ie = 1.2 А в соответствии с МЭК 60947-5-1 приложение А Q600 DC-13, Ue = 250 В, Ie = 0.27 А в соответствии с МЭК 60947-5-1 приложение А Q600 DC-13, Ue = 600 В, Ie = 0.1 А в соответствии с МЭК 60947-5-1 приложение А
- Краткое название устройства XACA
- Материал шкафа полипропилен
- Механическая износостойкость 1000000 циклы
- Номинальная рабочая мощность, вт 40 Вт DC-13 для 1000000 циклы, производительность
- Описание зажимов iso n°1 (13-14)NO (11-12)NC
- Применение кнопочного поста управление односкоростным двигателем подъемной машины
- Работа контактов медленное размыкание
- Рабочая сила 13-13 Н кнопка
- Рабочая температура окружающей среды -25-70 °C
- Серия Harmony XAC
- Сертификаты ГОСТ CCC
- Совместимость продукта ZB2BE102 + ZB2BE101 для каждогонаправления
- Соединения – клеммы винтовой зажим, 1 x 0,5...1 x 2,5 мм² Без наконечника винтовой зажим, 1 x 0,5...2 x 1,5 мм² С кабельным наконечником
- Состав кнопочного поста 8 кнопок
- Стандарты EN/IEC 60947-5-1 UL 508 CSA C22.2 № 14 EN/IEC 60204-32
- Степень ударостойкости ik IK08 в соответствии с EN 50102
- Температура окружающей среды при хранении -40-70 °C
- Тип кнопки управления первая кнопка 1 Н.З. + 1 Н.О. raise, slow вторая кнопка 1 Н.З. + 1 Н.О. lower, slow четвертая кнопка 1 Н.З. + 1 Н.О. left, slow третья кнопка 1 Н.З. + 1 Н.О. right, slow пятая кнопка 1 Н.З. + 1 Н.О. вперед медленно шестая кнопка 1 Н.З. + 1 Н.О. назад, медленно 8 кнопка 1 Н.З. + 1 Н.О. O седьмая кнопка 1 Н.З. + 1 Н.О. I
- Тип кнопочного поста с двойной изоляцией
- Тип продукта подвесной кнопочный пост
- Тип шкафа/стойки В комплекте, готовый к использованию
- Цвет кнопочного поста желтый
- Ожидается поступление
- Код товара: XACA881
- Артикул: XACA881
