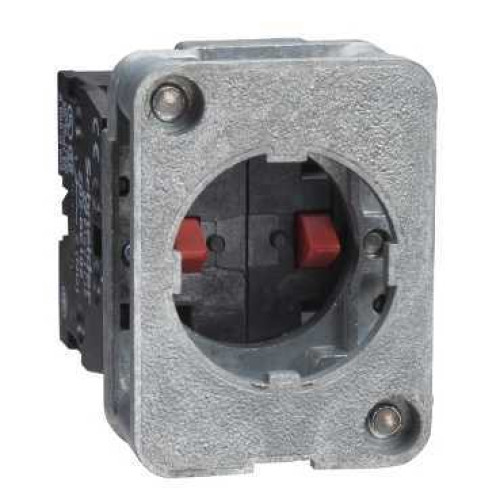

БЛОК КОНТАКТОВ NO+NO
Блок контактов НО+НО. серия продукта: Harmony XAC
- тип устройства или его аксессуаров: блок контактов
- наименование компонента: XACS
- род тока элецепь управления
- тип блока контактов: одиночный
- тип рукоятки: с возвратом
- совместимость изделий: XACA, головка ZA2B.
- взаимная механическая блокировка: без механической взаимной блокировки
- тип контактов: 2 Н.О.
- монтаж блока: монтаж на передней панели
- работа контактов: медленное размыкание.
Преимущества: Простые, проверенные подвесные пульты управления. Предназначенные для механического управления, эти высоконадежные пульты управления отвечают требованиям стандартов МЭК. Они не только просты и интуитивно понятны, но и очень удобны в работе.
Применения: Промышленность и сфера обслуживания: подъемники, мостовые краны.
Класс: Блок вспомогательных контактов (ID: EC000041)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000003 | Способ монтажа | EV003964 Фронтальная установка (спереди) | |
| EF000010 | Модель/исполнение | EV009153 Монтаж сверху и интегрированный | |
| EF000048 | Цоколь (патрон) лампы | EV000494 Нет (без) | |
| EF001385 | Номин. раб. ток Ie при AC-15, 230 В | 3 | А |
| EF003961 | Тип подключения | EV000415 Винтовое соединение | |
| EF008256 | Количество нормально разомкнутых (НО) контактов | 2 |
Характеристики
- Maximum resistance across terminals 25 МОм
- [ithe] условный тепловой ток в закрытом корпусе 10 А
- [ui] номинальное напряжение изоляции 500 В (степень загрязнения 3) в соответствии с МЭК 60947-1
- [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с МЭК 60947-1
- Вес нетто 0.07 кг
- Взаимная механическая блокировка без механической взаимной блокировки
- Виброустойчивость 15 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Идентификатор клеммы (13-14) Н.О. (11-12) Н.З.
- Кодовое обозначение контакта A300 AC-15, Ue = 240 В, Ie = 3 А в соответствии с МЭК 60947-5-1 приложение А Q300 DC-13, Ue = 250 В, Ie = 0.27 А в соответствии с МЭК 60947-5-1 приложение А
- Механическая износостойкость 1000000 циклы
- Монтаж блока монтаж на передней панели
- Наименование компонента XACS
- Номинальная рабочая мощность, в·а 140 В·А AC-15 для 1000000 циклы, производительность
- Номинальная рабочая мощность, вт 42 Вт DC-13 для 1000000 циклы, производительность
- Описание зажимов iso n°1 (23-24)NO (13-14)NO
- Работа контактов медленное размыкание
- Рабочая температура окружающей среды -25-70 °C
- Расстояние между центрами крепежных отверстий по вертикали 30 мм
- Расстояние по горизонтали между центрами крепежных отверстий 40 мм
- Серия Harmony XAC
- Совместимость продукта головка ZA2B... XACA
- Соединения – клеммы винтовой зажим, 1 x 2,5 мм² с или без кабельного наконечника винтовой зажим, 2 x 1,5 мм² с или без кабельного наконечника
- Стандарты CSA C22.2 № 14 IEC 60947-5-1 EN 60947-5-1
- Температура окружающей среды при хранении -40-70 °C
- Тип блока контактов одиночный
- Тип контактов 2 Н.О.
- Тип продукта блок контактов
- Ожидается поступление
- Код товара: XACS413
- Артикул: XACS413
