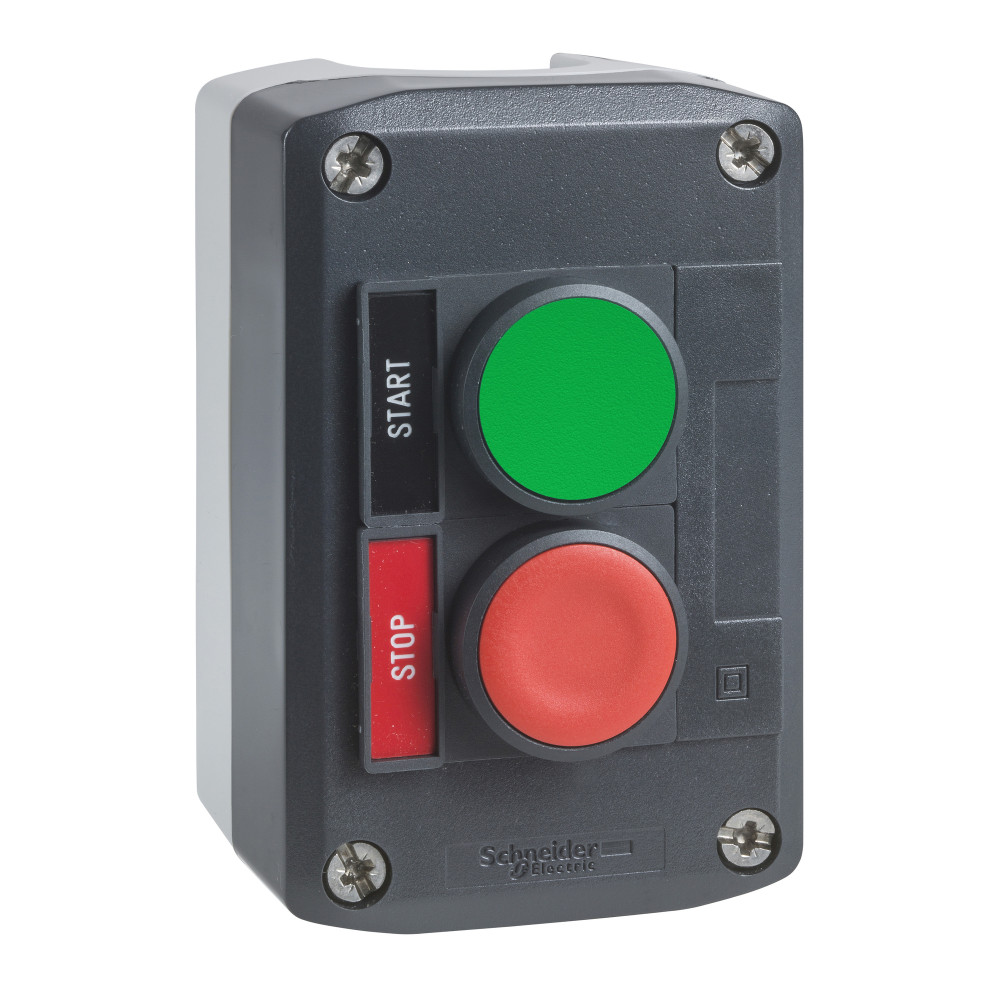

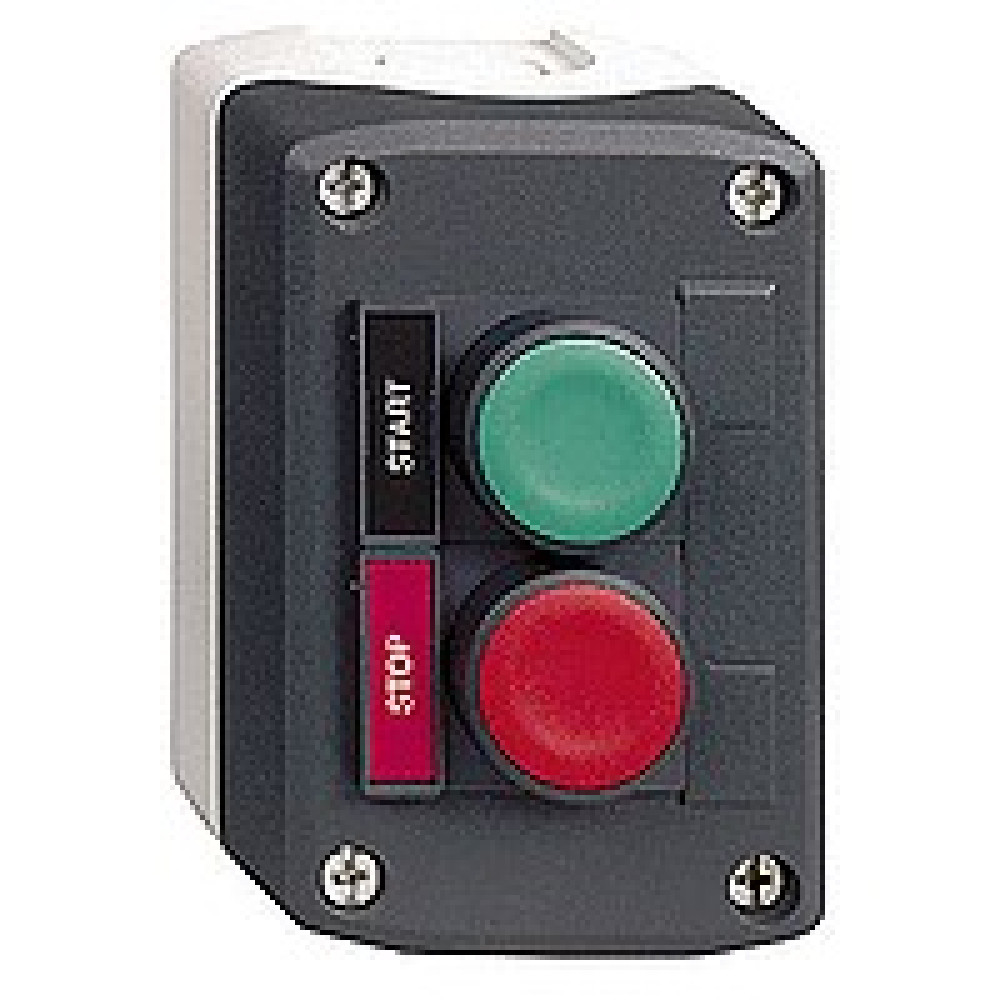

КНОПОЧНЫЙ ПОСТ 2 КНОПКИ С ВОЗВРАТОМ

Характеристики

• [ie] номинальный рабочий ток 6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.55 А в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1
• [ith] условный тепловой ток на открытом воздухе 10 А в соответствии с EN/IEC 60947-5-1
• [ui] номинальное напряжение изоляции 600 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с EN/IEC 60947-1
• Вес нетто 0.233 кг
• Виброустойчивость 5 gn (частота= 12-500 Гц) в соответствии с IEC 60068-2-6
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защитное исполнение TH
• Код совместимости XALD
• Краткое название устройства XALD
• Место маркировки маркировка на держателе
• Механическая износостойкость 10000000 циклы
• Момент затяжки 0.8-1.2 Н-м в соответствии с EN/IEC 60947-1
• Назначение продукта для устройств управления и сигнализации XB5 Ø 22 мм
• Описание управляющего устройства зеленый ''ПУСК'' 1 НО - красный ''СТОП'' 1 НЗ
• Параметры управляющего устройства 2 потайных толкателя кнопки
• Применение кнопочного поста кнопка ПУСК-ОСТАНОВ
• Прямое размыкание с в соответствии с EN/МЭК 60947-5-1 приложение К
• Работа контактов медленное размыкание
• Рабочая сила 3.5 Н Н.З. изменение коммутационного состояния 3.8 Н Н.О. изменение коммутационного состояния
• Рабочая температура окружающей среды -40-70 °C
• Рабочий ход 1.5 мм (Н.З. изменение коммутационного состояния) 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход)
• Серия Harmony XALD
• Соединения – клеммы винтовой зажим, = 1 x 0,22 мм² Без наконечника в соответствии с EN/IEC 60947-1
• Состав кнопочного поста 1 утопленная кнопка, зеленый 1 Н.О. START маркировка 1 утопленная кнопка, красный 1 Н.З. STOP маркировка
• Стандарты CSA C22.2 № 14 EN/IEC 60947-5-4 EN/IEC 60947-5-1 UL 508 JIS C8201-5-1 EN/IEC 60947-1 EN/IEC 60947-5-5 JIS C8201-1
• Степень защиты nema NEMA 13 NEMA 4X
• Степень ударостойкости ik IK03 в соответствии с EN 50102
• Стойкость к мойке под высоким давлением 7000000 паскаль в 55 °C, расстояние: 0.1 м
• Температура окружающей среды при хранении -40-70 °C
• Тип продукта комплект кнопочного поста
• Форма головки винта пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка
• Цвет основания корпуса светло-серый (RAL 7035)
• Электрическая износостойкость 1000000 циклы, AC-15, 2 А в 230 В, производительность
• Электрическая надежность мэк 60947-5-4 λ < 10exp(-6) в 5 В, 1 мА в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В, 5 мА в соответствии с EN/IEC 60947-5-4
