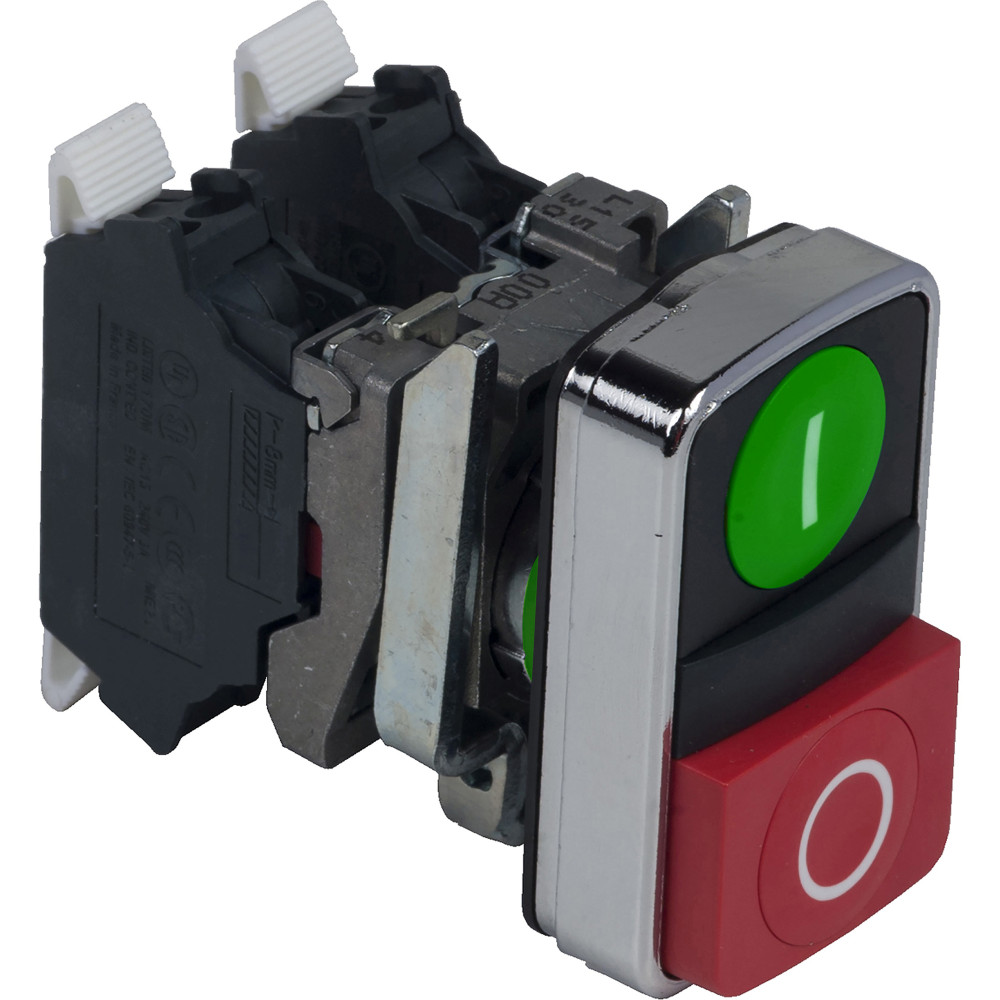

КНОПКА 22ММ ДВОЙНАЯ С МАРКИРОВКОЙ

Характеристики

• [ie] номинальный рабочий ток 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.55 А в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
• [ith] условный тепловой ток на открытом воздухе 10 А в соответствии с EN/IEC 60947-5-1
• [ui] номинальное напряжение изоляции 600 В (степень загрязнения 3) в соответствии с EN 60947-1
• [up] номинальное импульсное выдерживаемое на 6 кВ в соответствии с EN 60947-1
• [us] номинальное напряжение питания 24 В
• Вес нетто 0.116 кг
• Виброустойчивость 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защитное исполнение TH
• Изоляционный экран нет
• Информация о ремонтопригодности Подлежит замене
• Использование контактов стандартный контакт
• Класс защиты от поражения электр. током класс I в соответствии с IEC 60536
• Код совместимости XB4
• Комплектация изделия изделие в сборе
• Краткое название устройства XB4
• Материал крепежной основы zamak
• Материал окантовки хромированный металл
• Механическая износостойкость 1000000 циклы
• Момент затяжки 0.8-1.2 Н·м в соответствии с EN 60947-1
• Монтажный диаметр 22 мм
• Описание управляющего устройства зеленый ''I'' - красный ''O''
• Параметры управляющего устройства 1 потайной - 1 выступающий толкатель кнопки,зеленый потайной, I (белый) красный выступающий, O (белый)
• Прямое размыкание с в соответствии с EN/IEC 60947-5-1 Приложение К
• Работа контактов медленное размыкание
• Рабочая сила 3.5 Н Н.З. изменение коммутационного состояния 3.8 Н Н.О. изменение коммутационного состояния
• Рабочая температура окружающей среды -40-70 °C
• Рабочий ход 1.5 мм (Н.З. изменение коммутационного состояния) 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход)
• Серия Harmony XB4
• Сертификаты BV GL LROS (Lloyds register of shipping) DNV CSA внесен в список UL
• Соединения – клеммы винтовой зажим, = 1 x 0,22 мм² Без наконечника в соответствии с EN/МЭК 60947-1
• Стандарты UL 508 JIS C8201-5-1 EN/IEC 60947-5-1 CSA C22.2 № 14 EN/МЭК 60947-1 EN/IEC 60947-5-4 EN/IEC 60947-5-5 JIS C8201-1
• Степень защиты nema NEMA 13 NEMA 4X
• Степень ударостойкости ik IK06 в соответствии с IEC 50102
• Стойкость к мойке под высоким давлением 7000000 паскаль в 55 °C, расстояние: 0.1 м
• Температура окружающей среды при хранении -40-70 °C
• Тип головки стандартный
• Тип контактов 1 Н.О. + 1 Н.З.
• Тип продукта Головка двойной кнопки
• Форма головки винта пересечение совместим с JIS No 1 отвертка пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка
• Форма головки сигнального блока прямоугольный
• Цвет маркировки черная маркировка белого колпачка толкателя белая маркировка колпачков толкателей зеленого, красного и черного цветов
• Цвет толкателя или линзы зеленый красный
• Электрическая износостойкость 1000000 циклы AC-15, 2 А в 230 В, производительность
• Электрическая надежность мэк 60947-5-4 λ < 10exp(-6) в 5 В и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4
