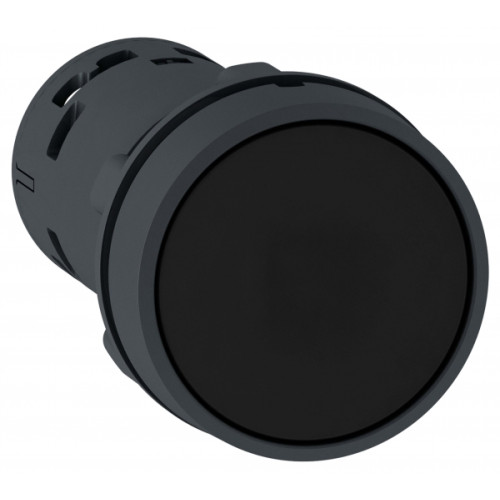

КНОПКА 22ММ ЧЕРНАЯ С ВОЗВРАТОМ НО + НЗ
XB7NA25
Кнопка 22 мм черная с возвратом NO+NC. серия продукта: Harmony XB7
- тип устройства или его аксессуаров: кнопка
- краткое название устройства: XB7
- монтажный диаметр: 22 мм
- степень защиты IP: IP20 (задняя панель) в соответствии с IEC 60529, IP65 (лицевая панель) в соответствии с IEC 60529
- тип контактов: 1 Н.З. + 1 Н.О.
- присоединения: винтовой зажим : 1 x 0,.34.2 x 2,5 мм² без наконечника в соответствии с EN/IEC 60947-1, винтовой зажим : и lt;= 2 x 1,5 мм² с Кабельным наконечником в соответствии с EN/IEC 60947-1.
Преимущества: Элементы конструкции визуально различимы с большого расстояния благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.
Применения: в средах, где необходима хорошая устойчивость к химическим веществам и/или двойная электрическая изоляция.
- тип устройства или его аксессуаров: кнопка
- краткое название устройства: XB7
- монтажный диаметр: 22 мм
- степень защиты IP: IP20 (задняя панель) в соответствии с IEC 60529, IP65 (лицевая панель) в соответствии с IEC 60529
- тип контактов: 1 Н.З. + 1 Н.О.
- присоединения: винтовой зажим : 1 x 0,.34.2 x 2,5 мм² без наконечника в соответствии с EN/IEC 60947-1, винтовой зажим : и lt;= 2 x 1,5 мм² с Кабельным наконечником в соответствии с EN/IEC 60947-1.
Преимущества: Элементы конструкции визуально различимы с большого расстояния благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.
Применения: в средах, где необходима хорошая устойчивость к химическим веществам и/или двойная электрическая изоляция.
Класс: Нажимная кнопка (кнопочный выключатель/переключатель) в сборе (ID: EC001028)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000079 | Диаметр отверстия | 22.5 | мм |
| EF000190 | Цвет кнопки | EV000206 Черный | |
| EF001142 | С возможностью подсветки | Да | |
| EF001372 | Количество установочных мест/ управляющих элементов | 1 | |
| EF001407 | С пружинно-возвратным механизмом | Нет | |
| EF001546 | Тип кнопки | EV000880 Плоская (-ий) | |
| EF002429 | Цвет переднего кольца | EV000206 Черный | |
| EF003961 | Тип подключения | EV000415 Винтовое соединение | |
| EF005474 | Степень защиты (IP) | EV006419 IP54 | |
| EF005972 | Материал переднего кольца | EV000139 Пластик | |
| EF006014 | С передним кольцом | Нет | |
| EF006253 | Конструкция линзы | EV000167 Круглый (-ая,-ое) | |
| EF007447 | Без самовозврата (с фиксацией) | Да | |
| EF008255 | Количество нормально замкнутых (НЗ) контактов | 1 | |
| EF008256 | Количество нормально разомкнутых (НО) контактов | 1 | |
| EF011959 | Степень защиты (NEMA) | EV007990 12 |
Характеристики
- [ie] номинальный рабочий ток 0.1 А в 250 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0.22 А в 125 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0.3 А в 240 В, AC-14, D300 в соответствии с EN/IEC 60947-5-1 0.6 А в 120 В AC 50/60Hz, AC-14, D300 в соответствии с EN/IEC 60947-5-1
- [ui] номинальное напряжение изоляции 250 В (степень загрязнения 3) в соответствии с EN/МЭК 60947-1
- [up] номинальное импульсное выдерживаемое на 4 кВ в соответствии с EN/МЭК 60947-1
- Вес нетто 0.021 кг
- Виброустойчивость 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Защитное исполнение TH
- Информация о ремонтопригодности Подлежит замене
- Код совместимости XB7
- Комплектация изделия моноблочный продукт
- Краткое название устройства XB7
- Механическая износостойкость 1000000 циклы
- Минимальная партия для продажи 10
- Момент затяжки 0.8-1.2 Н·м в соответствии с EN 60947-1
- Монтаж устройства крепежное отверстие - диаметр: 22.5 мм 22,3 +0,4/0 в соответствии с EN/МЭК 60947-1
- Монтажный диаметр 22 мм
- Общая высота cad 29 мм 51.5 мм
- Общая ширина cad 29 мм
- Описание зажимов iso n°1 (21-22)NC (13-14)NO
- Параметры управляющего устройства черный потайной, без маркировки
- Прямое размыкание с Н.З. контактом в соответствии с EN/МЭК 60947-5-1 приложение К
- Работа контактов медленное размыкание
- Рабочая температура окружающей среды -25-70 °C
- Серия Harmony XB7
- Сертификаты CCC ГОСТ
- Соединения – клеммы винтовой зажим,
- Способ установки крепежная гайка под головкой: 2-2.4 Н·м
- Стандарты UL 508 JIS C8201-5-1 CSA C22.2 № 14 EN/МЭК 60947-1 EN/IEC 60947-5-1 JIS C8201-1
- Степень защиты nema NEMA 12 в соответствии с UL 50 E NEMA 3 в соответствии с UL 50 E
- Температура окружающей среды при хранении -40-70 °C
- Тип контактов 1 Н.О. + 1 Н.З.
- Тип продукта кнопка
- Фикс. центр. >= 30 x 40 mm (Панель поддержки) металл - толщина: 1-6 мм >= 30 x 40 mm (Панель поддержки) пластик - толщина: 2-6 мм
- Форма головки винта пересечение совместим с JIS No 1 отвертка пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка
- Форма головки сигнального блока круглая
- Цвет толкателя или линзы черный
- Электрическая износостойкость 1000000 циклы, DC-13, 0.3 А в 24 В, производительность
- Электрическая надежность мэк 60947-5-4 λ
В наличии на складе: Ожидается поступление
500.00р.
- Ожидается поступление
- Код товара: XB7NA25
- Артикул: XB7NA25
