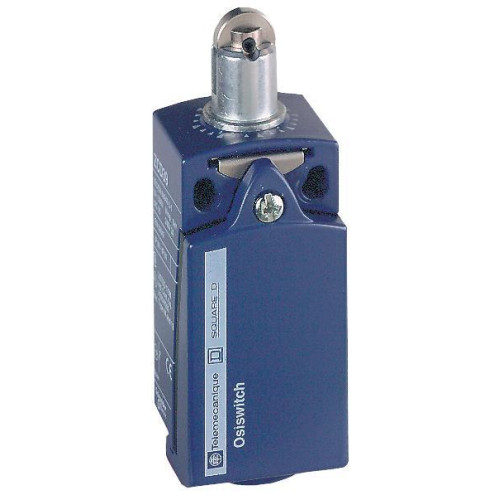

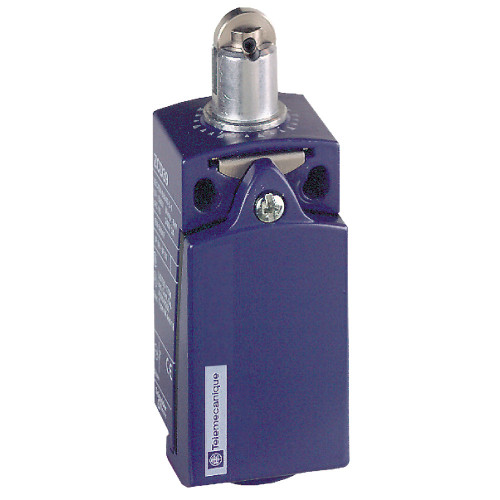

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ РОЛИК-ПЛУНЖЕР NC+NO
XCKD2102P16
Концевой выключатель имеет прочный корпус и головку из сплава zamak, модульную конструкцию, облегчающую техническое обслуживание, а также компактную форму C в соответствии с CENELEC EN 50047, что делает его идеальным для таких промышленных областей, как упаковка, обработка материалов, конвейеры, механическая обработка, еда и напитки. Выключатель крепится на оборудование своим корпусом и имеет электрическую изностойкость 5 миллионов циклов в категории DC-13, он соответствует стандартам CCC, EN/IEC 60947.-5-1, CSA C22.2 No.14, EN/IEC 60204-1, UL 508,МЭК 60947-5-1, а также RoHS. Механизм быстрого действия призван упростить контроль допусков и размеры вашего оборудования. Совместим с распространенным ассортиментом обычных головок типа XCK, что помогает провести быструю замену в случае повреждения. Высокая доступность запасных частей благодаря лучшей сети дистрибьюторов мирового лидера по концевым выключателям. Конструкция, в которой возможна коррекция комплектующих, позволяет вносить поздние измненения в выключатель, например, менять тип соединения или головку.
Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования.
Применение: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания.д.
Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования.
Применение: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания.д.
Класс: Концевой выключатель/переключатель (ID: EC000030)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000189 | Тип включения/отключения | EV000533 Мгновенный переключатель | |
| EF001385 | Номин. раб. ток Ie при AC-15, 230 В | 3 | А |
| EF001386 | Номин. раб. ток Ie при DC-13, 230 В | 0.27 | А |
| EF001596 | Материал корпуса | EV000914 Металл | |
| EF001597 | Подходит для функций безопасности | Да | |
| EF001601 | Покрытие корпуса | EV000154 Прочее | |
| EF001602 | С индикацией состояния | Да | |
| EF003956 | Протокол интерфейса для связи по обеспечению безопасности | EV000494 Нет (без) | |
| EF003961 | Тип подключения | EV009298 Кабельный ввод метрический | |
| EF003997 | Категория взрывобезопасности по газу | EV000494 Нет (без) | |
| EF003998 | Категория взрывобезопасности по пыли | EV000494 Нет (без) | |
| EF004008 | Конструкция корпуса | EV009378 Прямоуг. параллелепипед | |
| EF005474 | Степень защиты (IP) | EV009288 IP66/IP67 | |
| EF006694 | Принудительное размыкание | Нет | |
| EF006976 | Тип элемента управления | EV000528 Толкатель с роликом | |
| EF006977 | Тип интерфейса | EV000494 Нет (без) | |
| EF006987 | Электронный выход | Да | |
| EF007094 | Ширина датчика | 31 | мм |
| EF007283 | Высота датчика | 65 | мм |
| EF007334 | Длина датчика | 30 | мм |
| EF007447 | Без самовозврата (с фиксацией) | Да | |
| EF007515 | Рабочая температура окружающей среды | -25...70 | °C |
| EF008255 | Количество нормально замкнутых (НЗ) контактов | 1 | |
| EF008256 | Количество нормально разомкнутых (НО) контактов | 1 | |
| EF008793 | Выравнивание управляющего элемента | EV010916 Прямой (параллельный) роликовый толкатель |
Характеристики
- Maximum resistance across terminals 25 МОм в соответствии с МЭК 60255-7 категория 3
- [ui] номинальное напряжение изоляции 300 В в соответствии с UL 508 500 В (степень загрязнения 3) в соответствии с IEC 60947-1 300 В в соответствии с CSA C22.2 № 14
- [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60664 6 кВ в соответствии с IEC 60947-1
- Активация выключателя 30° кулачком
- Виброустойчивость 25 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Движение рабочей головки линейный
- Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Защитное исполнение TC
- Информация об исключениях по регламенту rohs да
- Класс защиты от поражения электр. током класс I в соответствии с IEC 61140 класс I в соответствии с NF C 20-030
- Код совместимости XCKD
- Кодовое обозначение контакта A300, AC-15 (Ue = 240 V), Ie = 3 А, Ithe = 10 А в соответствии с EN 60947-5-1 A300, AC-15 (Ue = 240 V), Ie = 3 А, Ithe = 10 А в соответствии с МЭК 60947-5-1 приложение А Q300, DC-13 (Ue = 250 V), Ie = 0.27 А в соответствии с EN 60947-5-1 Q300, DC-13 (Ue = 250 V), Ie = 0.27 А в соответствии с МЭК 60947-5-1 приложение А
- Комплектация изделия механизм в сборе
- Конструкция датчика компактная форма С в соответствии с CENELEC EN 50047
- Краткое название устройства XCKD
- Макс. скорость активации 0.5 м/с
- Материал головки сплав zamak
- Механическая износостойкость 10000000 циклы
- Мин. усилие срабатывания 12 Н
- Минимальное усилие, необходимое для прямого размыкания 36 Н
- Название серии стандартный формат
- Не содержит ртути да
- Описание зажимов iso n°1 (21-22)NC (13-14)NO
- Повторяемость позиционирования 0,1 мм в точках срабатывания с 1 миллионом циклов коммутации
- Профиль кругооборота N/A
- Прямое размыкание с
- Работа контактов мгновенное действие
- Рабочая температура -25-70 °C
- Регламент reach Содержание особо опасных веществ не превышает пороговую величину
- Режим фиксации корпусом
- Серия продукта OsiSense XC
- Сертификаты CCC UL CSA
- Стандарты IEC 60947-5-1 CSA C22.2 № 14 IEC 60204-1 EN 60204-1 UL 508 EN 60947-5-1
- Статус устойчивого продукта Грин Премиум продукция
- Степень защиты ik IK06 в соответствии с EN 50102
- Температура окружающей среды при хранении -40-70 °C
- Тип головки головка плунжера
- Тип контактов 1 Н.З. + 1 Н.О.
- Тип подвода подвод сбоку, 2 направления
- Тип продукта концевой выключатель
- Форма изоляции контактов Zb
- Экологическая отчетнсть ENVPEP110614EN
- Электрическая износостойкость 5000000 циклы, DC-13, 120 V, 4 W, производительность
- Электрическое соединение винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм²
В наличии на складе: Ожидается поступление
3100.00р.
- Ожидается поступление
- Код товара: XCKD2102P16
- Артикул: XCKD2102P16
