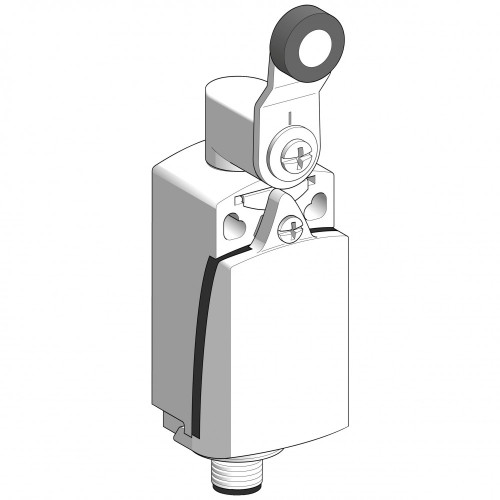

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ, С РАЗЪЕМОМ М12
XCKD2118M12
Этот концевой выключатель обладает прочным корпусом и головкой из сплава ЦАМ, имеет более удобную в обслуживании модульную конструкцию, а также индустриальную форму в соответствии с CENELEC EN50047, что делает его идеальным решением для использования в разнообразных промышленных машинах и механизмах, включая оборудование для упаковки, системы управления погрузочно-разгрузочными работами, конвейерное оборудование, оборудование для производства продуктов питания и напитков. Концевой выключатель крепится на оборудование своим корпусом и имеет электрическую износостойкость 5 миллионов циклов в категории применения DC-13. Он соответствует стандартам CCC, ГОСТ IEC 60947-5-1, CSA C22.2 № 14, ГОСТ Р МЭК 60204-1 и UL 508. Он также удовлетворяет требованиям Директивы ЕС по ограничению использования опасных веществ (RoHS).
Класс: Концевой выключатель/переключатель (ID: EC000030)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000189 | Тип включения/отключения | EV000533 Мгновенный переключатель | |
| EF001385 | Номин. раб. ток Ie при AC-15, 230 В | 3 | А |
| EF001386 | Номин. раб. ток Ie при DC-13, 230 В | 0.27 | А |
| EF001596 | Материал корпуса | EV000914 Металл | |
| EF001597 | Подходит для функций безопасности | Да | |
| EF001601 | Покрытие корпуса | EV000154 Прочее | |
| EF001602 | С индикацией состояния | Да | |
| EF003956 | Протокол интерфейса для связи по обеспечению безопасности | EV000494 Нет (без) | |
| EF003961 | Тип подключения | EV009444 Разъём М12 | |
| EF003997 | Категория взрывобезопасности по газу | EV000494 Нет (без) | |
| EF003998 | Категория взрывобезопасности по пыли | EV000494 Нет (без) | |
| EF004008 | Конструкция корпуса | EV009378 Прямоуг. параллелепипед | |
| EF005474 | Степень защиты (IP) | EV009288 IP66/IP67 | |
| EF006694 | Принудительное размыкание | Нет | |
| EF006976 | Тип элемента управления | EV000529 Рычаг с роликом | |
| EF006977 | Тип интерфейса | EV000494 Нет (без) | |
| EF006987 | Электронный выход | Да | |
| EF007094 | Ширина датчика | 31 | мм |
| EF007283 | Высота датчика | 65 | мм |
| EF007334 | Длина датчика | 30 | мм |
| EF007447 | Без самовозврата (с фиксацией) | Да | |
| EF007515 | Рабочая температура окружающей среды | -25...70 | °C |
| EF008255 | Количество нормально замкнутых (НЗ) контактов | 1 | |
| EF008256 | Количество нормально разомкнутых (НО) контактов | 1 | |
| EF008793 | Выравнивание управляющего элемента | EV000154 Прочее |
Характеристики
- Maximum resistance across terminals 25 МОм в соответствии с МЭК 60255-7 категория 3
- [ie] номинальный рабочий ток 3 А в 50 В, AC-15 в соответствии с EN/МЭК 60947-5-1 приложение А 0.27 А в 50 В, DC-13 в соответствии с EN/МЭК 60947-5-1 приложение А
- [ithe] условный тепловой ток в закрытом корпусе 4 А
- [ui] номинальное напряжение изоляции 60 В (степень загрязнения 3) в соответствии с МЭК 60947-1
- [up] номинальное импульсное выдерживаемое напряжение 0.8 кВ в соответствии с IEC 60664 0.8 кВ в соответствии с МЭК 60947-1
- Активация выключателя 30° кулачком
- Вес нетто 0.22 кг
- Виброустойчивость 25 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Движение рабочей головки поворотный
- Защитное исполнение TC
- Класс защиты от поражения электр. током класс I в соответствии с IEC 61140 класс I в соответствии с NF C 20-030
- Код совместимости XCKD
- Комплектация изделия изделие в сборе
- Конструкция датчика компактная форма А в соответствии с CENELEC EN 50047
- Краткое название устройства XCKD
- Макс. скорость активации 1.5 м/с
- Материал головки сплав zamak
- Механическая износостойкость 10000000 циклы
- Мин. момент срабатывания 0.1 Н-м
- Минимальный момент, необходимый для прямого размыкания 0.25 Н-м
- Название серии стандартный формат
- Описание зажимов iso n°1 (13-14)NO (21-22)NC
- Повторяемость позиционирования 0,1 мм в точках срабатывания с 1 миллионом циклов коммутации
- Прямое размыкание с
- Работа контактов мгновенное действие
- Рабочая температура окружающей среды -25-70 °C
- Режим фиксации корпусом
- Серия OsiSense XC
- Сертификаты UL CSA CCC
- Стандарты UL 508 EN 60947-5-1 IEC 60947-5-1 IEC 60204-1 CSA C22.2 № 14 EN 60204-1
- Степень ударостойкости ik IK06 в соответствии с EN 50102
- Температура окружающей среды при хранении -40-70 °C
- Тип головки поворотная головка
- Тип контактов 1 Н.З. + 1 Н.О.
- Тип подвода подвод сбоку, 2 направления
- Тип продукта концевой выключатель
- Траектории 24/40 mm
- Форма изоляции контактов Zb
- Электрическая износостойкость 5000000 циклы, DC-13, 24 В, 10 W, производительность
- Электрическое соединение розетка M12, 5 контактов
В наличии на складе: Ожидается поступление
4600.00р.
- Ожидается поступление
- Код товара: XCKD2118M12
- Артикул: XCKD2118M12
