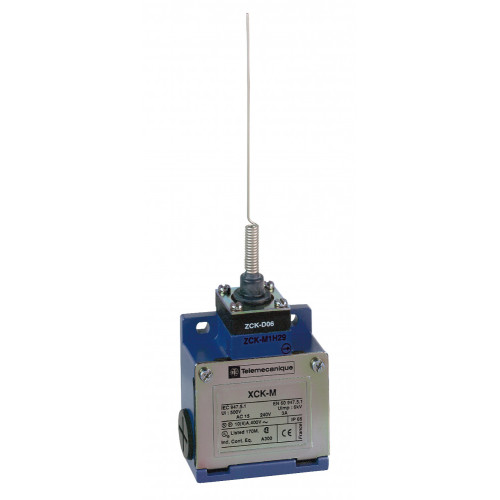

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
XCKM106H7
Конц. выключатель XCKM, "кошачий ус ", 1НЗ+1НО, безынерц. срабат., 1/2NPT. серия продукта: OsiSense XC
- название серии: стандартный формат
- тип устройства или его аксессуаров: концевой выключатель
- краткое название устройства: XCKM
- тип корпуса: фиксированный
- тип головки: многокоординатная головка
- монтаж: корпусом
- движение рабочей головки: многокоординатный
- тип контактов: 1 Н.З. + 1 Н.О.
Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования.
Применение: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания.
- название серии: стандартный формат
- тип устройства или его аксессуаров: концевой выключатель
- краткое название устройства: XCKM
- тип корпуса: фиксированный
- тип головки: многокоординатная головка
- монтаж: корпусом
- движение рабочей головки: многокоординатный
- тип контактов: 1 Н.З. + 1 Н.О.
Преимущества: Инновации через модульность. Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования.
Применение: Все промышленные станки: упаковочное оборудование, оборудование для транспортировки материалов, конвейеры, механические станки, оборудование для производства продуктов питания и напитков, сфера обслуживания.
Класс: Концевой выключатель/переключатель (ID: EC000030)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000189 | Тип включения/отключения | EV000533 Мгновенный переключатель | |
| EF001385 | Номин. раб. ток Ie при AC-15, 230 В | 3 | А |
| EF001386 | Номин. раб. ток Ie при DC-13, 230 В | 0.27 | А |
| EF001596 | Материал корпуса | EV000914 Металл | |
| EF001597 | Подходит для функций безопасности | Да | |
| EF001601 | Покрытие корпуса | EV000154 Прочее | |
| EF001602 | С индикацией состояния | Да | |
| EF003956 | Протокол интерфейса для связи по обеспечению безопасности | EV000494 Нет (без) | |
| EF003961 | Тип подключения | EV000154 Прочее | |
| EF003997 | Категория взрывобезопасности по газу | EV000494 Нет (без) | |
| EF003998 | Категория взрывобезопасности по пыли | EV000494 Нет (без) | |
| EF004008 | Конструкция корпуса | EV009378 Прямоуг. параллелепипед | |
| EF005474 | Степень защиты (IP) | EV009288 IP66/IP67 | |
| EF006694 | Принудительное размыкание | Да | |
| EF006976 | Тип элемента управления | EV000246 Гибкий (пружинный) стержень | |
| EF006977 | Тип интерфейса | EV000494 Нет (без) | |
| EF006987 | Электронный выход | Да | |
| EF007094 | Ширина датчика | 63 | мм |
| EF007283 | Высота датчика | 64 | мм |
| EF007334 | Длина датчика | 30 | мм |
| EF007447 | Без самовозврата (с фиксацией) | Да | |
| EF007515 | Рабочая температура окружающей среды | -25...70 | °C |
| EF008255 | Количество нормально замкнутых (НЗ) контактов | 1 | |
| EF008256 | Количество нормально разомкнутых (НО) контактов | 1 | |
| EF008793 | Выравнивание управляющего элемента | EV000154 Прочее |
Характеристики
- Maximum resistance across terminals 25 МОм в соответствии с МЭК 60255-7 категория 3
- [ithe] условный тепловой ток в закрытом корпусе 10 А Переменный ток
- [ui] номинальное напряжение изоляции 300 В в соответствии с UL 508 500 В (степень загрязнения 3) в соответствии с МЭК 60947-1 300 В в соответствии с CSA C22.2 № 14
- [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60664 6 кВ в соответствии с МЭК 60947-1
- Активация выключателя любой подвижной частью
- Виброустойчивость 25 gn (частота= 10-500 Гц) в соответствии с EN/IEC 60068-2-6
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Движение рабочей головки многокоординатный
- Защитное исполнение TC
- Класс защиты от поражения электр. током класс I в соответствии с IEC 61140 класс I в соответствии с NF C 20-030
- Код совместимости XCKM
- Кодовое обозначение контакта A300, AC-15 (Ue = 240 В), Ie = 3 А в соответствии с EN/МЭК 60947-5-1 приложение А Q300, DC-13 (Ue = 250 В), Ie = 0.27 А в соответствии с EN/МЭК 60947-5-1 приложение А
- Кол-во шагов 1
- Комплектация изделия изделие в сборе
- Краткое название устройства XCKM
- Макс. скорость активации 1 м/с
- Механическая износостойкость 10000000 циклы
- Мин. момент срабатывания 0.13 Н-м
- Мин. скорость активации 0.01 м/мин
- Название серии стандартный формат
- Описание зажимов iso n°1 (21-22)NC (13-14)NO
- Прямое размыкание без
- Работа контактов мгновенное действие
- Рабочая температура окружающей среды -25-70 °C
- Режим фиксации корпусом
- Серия OsiSense XC
- Сертификаты CSA UL CCC
- Стандарты EN 60947-5-1 EN 60204-1 IEC 60204-1 IEC 60947-5-1 UL 508 CSA C22.2 № 14
- Степень ударостойкости ik IK05 в соответствии с EN 50102
- Температура окружающей среды при хранении -40-70 °C
- Тип головки многокоординатная головка
- Тип контактов 1 Н.З. + 1 Н.О.
- Тип подвода многокоординатный подвод
- Тип продукта концевой выключатель
- Форма изоляции контактов Zb
- Электрическая износостойкость 5000000 циклы, DC-13, индуктивн. тип нагрузки, 120 V, 4 W, производительность
- Электрическое соединение винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм²
В наличии на складе: Ожидается поступление
4400.00р.
- Ожидается поступление
- Код товара: XCKM106H7
- Артикул: XCKM106H7
