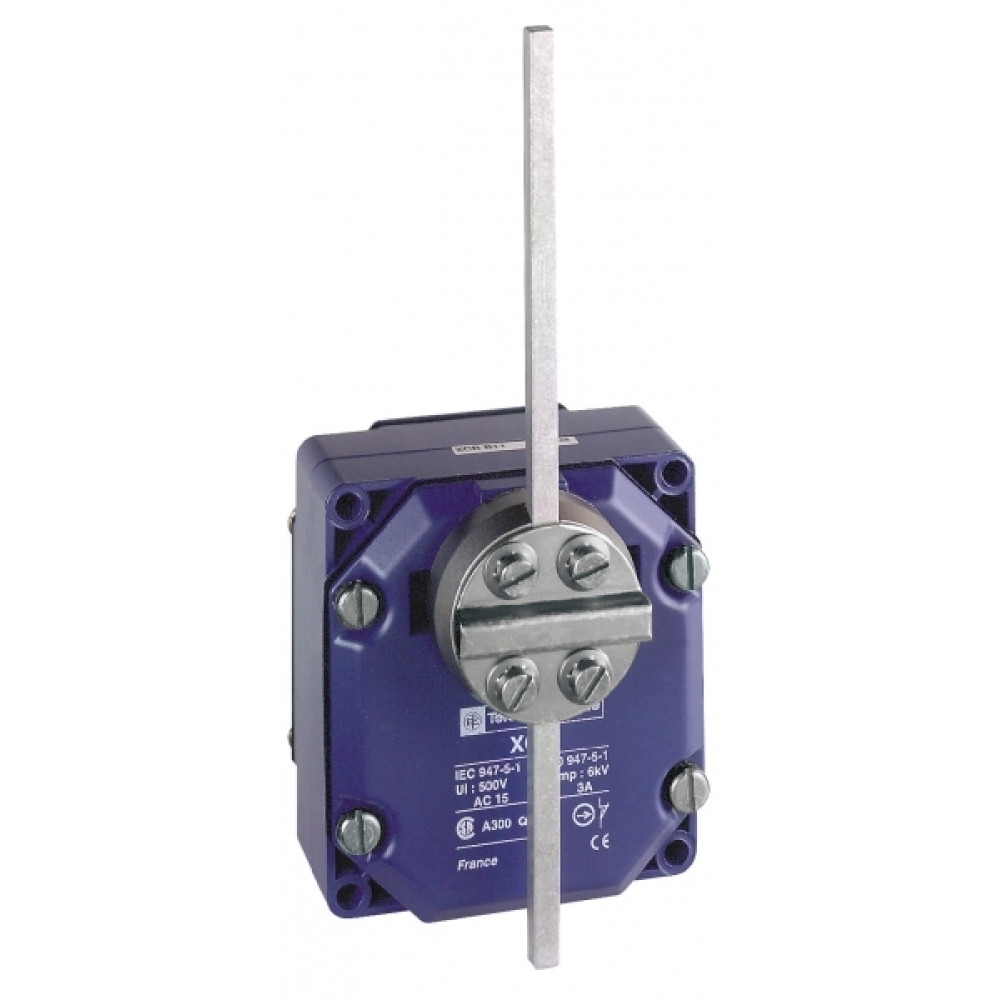

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
XCRB51
Концевой выключатель XCRB51. серия продукта: OsiSense XC
- название серии: специальный формат
- тип устройства или его аксессуаров: концевой выключатель
- краткое название устройства: XCR
- тип корпуса: фиксированный
- тип головки: поворотная головка
- монтаж: корпусом
- движение рабочей головки: поворотный
- тип контактов: 2 х (1 Н.З. + 1 Н.О.)
- работа контактов: медленное размыкание, размыкание до замыкания
Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения.
Применения: Промышленность: Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы.
- название серии: специальный формат
- тип устройства или его аксессуаров: концевой выключатель
- краткое название устройства: XCR
- тип корпуса: фиксированный
- тип головки: поворотная головка
- монтаж: корпусом
- движение рабочей головки: поворотный
- тип контактов: 2 х (1 Н.З. + 1 Н.О.)
- работа контактов: медленное размыкание, размыкание до замыкания
Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения.
Применения: Промышленность: Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы.
Класс: Концевой выключатель/переключатель (ID: EC000030)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000189 | Тип включения/отключения | EV000154 Прочее | |
| EF001385 | Номин. раб. ток Ie при AC-15, 230 В | 3 | А |
| EF001386 | Номин. раб. ток Ie при DC-13, 230 В | 0.27 | А |
| EF001596 | Материал корпуса | EV000139 Пластик | |
| EF001597 | Подходит для функций безопасности | Да | |
| EF001601 | Покрытие корпуса | EV000154 Прочее | |
| EF001602 | С индикацией состояния | Да | |
| EF003956 | Протокол интерфейса для связи по обеспечению безопасности | EV000494 Нет (без) | |
| EF003961 | Тип подключения | EV009299 Кабельный ввод PG | |
| EF003997 | Категория взрывобезопасности по газу | EV000494 Нет (без) | |
| EF003998 | Категория взрывобезопасности по пыли | EV000494 Нет (без) | |
| EF004008 | Конструкция корпуса | EV006688 Спец. конструкция | |
| EF005474 | Степень защиты (IP) | EV006419 IP54 | |
| EF006694 | Принудительное размыкание | Нет | |
| EF006976 | Тип элемента управления | EV000531 Стержневой рычаг | |
| EF006977 | Тип интерфейса | EV000494 Нет (без) | |
| EF006987 | Электронный выход | Да | |
| EF007094 | Ширина датчика | 85 | мм |
| EF007283 | Высота датчика | 95 | мм |
| EF007334 | Длина датчика | 75 | мм |
| EF007447 | Без самовозврата (с фиксацией) | Да | |
| EF007515 | Рабочая температура окружающей среды | -25...70 | °C |
| EF008255 | Количество нормально замкнутых (НЗ) контактов | 2 | |
| EF008256 | Количество нормально разомкнутых (НО) контактов | 2 | |
| EF008793 | Выравнивание управляющего элемента | EV000154 Прочее |
Характеристики
- Maximum resistance across terminals 25 МОм в соответствии с МЭК 60255-7 категория 3
- [ui] номинальное напряжение изоляции 300 В в соответствии с UL 508 500 В (степень загрязнения 3) в соответствии с МЭК 60947-1 500 В (степень загрязнения 3) в соответствии с VDE 0110 300 В в соответствии с CSA C22.2 № 14
- [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60664 6 кВ в соответствии с МЭК 60947-1
- Активация выключателя любой подвижной частью
- Вес нетто 1.11 кг
- Виброустойчивость 9 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Движение рабочей головки поворотный
- Защитное исполнение TC
- Код совместимости XCR
- Кодовое обозначение контакта A300, AC-15 (Ue = 240 В), Ie = 3 А в соответствии с EN/МЭК 60947-5-1 приложение А Q300, DC-13 (Ue = 250 В), Ie = 0.27 А в соответствии с EN/МЭК 60947-5-1 приложение А
- Количество ступеней регулировки 1
- Конструкция датчика -
- Краткое название устройства XCR
- Макс. скорость активации 1.5 м/с
- Макс. угол сдвига 55 ° -55 °
- Механическая износостойкость 10000000 циклы
- Мин. момент срабатывания 0.45 Н-м
- Мин. скорость активации 6 м/мин
- Минимальный момент, необходимый для прямого размыкания 0.75 Н-м
- Название серии специальный формат
- Описание зажимов iso n°1 (21-22)NC (13-14)NO
- Прямое размыкание с
- Работа контактов медленное размыкание, размыкание до замыкания
- Рабочая температура окружающей среды -25-70 °C
- Режим фиксации корпусом
- Серия OsiSense XC
- Сертификаты CSA CCC
- Специальная область применения продукта для приложений, связанных с перемещением грузов
- Стандарты IEC 60204-1 EN 60947-5-1 NF C 79-130 IEC 60947-5-1 CSA C22.2 № 14 EN 60204-1
- Температура окружающей среды при хранении -40-70 °C
- Тип головки поворотная головка
- Тип контактов 2 х (1 Н.З. + 1 Н.О.)
- Тип подвода подвод сбоку, 2 направления
- Тип продукта концевой выключатель
- Форма изоляции контактов Zb
- Электрическая износостойкость 5000000 циклы, DC-13, индуктивн. тип нагрузки, 120 V, 4 W, производительность
- Электрическое соединение винтовые зажимы, зажимная способность: 1 x 0,5...2 x 2,5 мм²
В наличии на складе: Ожидается поступление
18700.00р.
- Ожидается поступление
- Код товара: XCRB51
- Артикул: XCRB51
