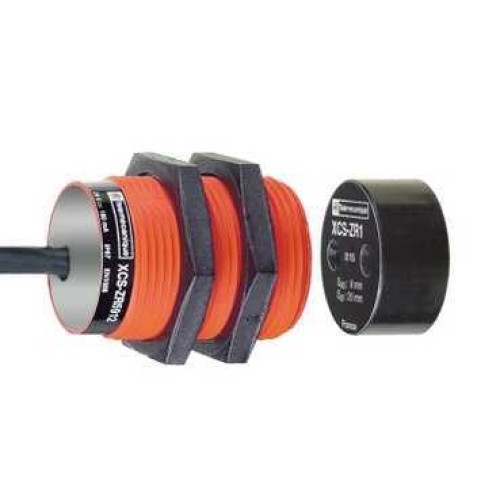

КОДОВЫЙ МАГНИТНЫЙ ВЫКЛ. NC+NO
XCSDMR5902
Выключатели систем безопасности с магнитным кодированием предназначены для оборудования, оснащенного небольшими защитными щитками или кожухами (с неточной системой управления и частым перемещением), упаковочного оборудования, этикетировочных машин, линий бутылочного розлива, оборудования для производства продуктов питания и напитков, оборудования для изготовления микрокомпонентов.
Преимущества: Широкий ассортимент компактных и надежных изделий, рассчитанных на работу в опасных условиях.
Применения: контроль ограждений, дверей и съемных крышек различных станков путем остановки их движущихся деталей, представляющих угрозу здоровью операторов оборудования.
Преимущества: Широкий ассортимент компактных и надежных изделий, рассчитанных на работу в опасных условиях.
Применения: контроль ограждений, дверей и съемных крышек различных станков путем остановки их движущихся деталей, представляющих угрозу здоровью операторов оборудования.
Класс: Магнитный бесконтактный переключатель/ датчик приближения (ID: EC002544)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000187 | Тип напряжения | EV000509 AC/DC (перемен./постоян.) | |
| EF001596 | Материал корпуса | EV000139 Пластик | |
| EF001597 | Подходит для функций безопасности | Нет | |
| EF001601 | Покрытие корпуса | EV000154 Прочее | |
| EF001602 | С индикацией состояния | Да | |
| EF002386 | Температура эксплуатации | -25...85 | °C |
| EF003647 | Дистанция переключения | 20 | мм |
| EF003956 | Протокол интерфейса для связи по обеспечению безопасности | EV000154 Прочее | |
| EF003961 | Тип подключения | EV006625 Радиальный кабель | |
| EF003962 | Тип переключающего (коммутационного) выхода | EV006667 Контакт реле | |
| EF003997 | Категория взрывобезопасности по газу | EV000494 Нет (без) | |
| EF003998 | Категория взрывобезопасности по пыли | EV000154 Прочее | |
| EF004008 | Конструкция корпуса | EV006727 Цилиндр, с резьбой | |
| EF004011 | Мёртвая зона отключения | 20 | мм |
| EF004012 | Мёртвая зона включения | 8 | мм |
| EF004035 | Макс. ток на защищенном выходе | 100 | мА |
| EF004041 | Механическое условие установки датчика | EV006645 Не плоский | |
| EF004045 | Мин. выход. ток | 100 | мА |
| EF004052 | С функцией контроля нижестоящих коммутационных аппаратов | Да | |
| EF004093 | Возможность идентификации межвыходного/короткого замыкания | Нет | |
| EF005474 | Степень защиты (IP) | EV009289 IP67K | |
| EF006782 | Категория согл. EN 954-1 | EV000599 1 | |
| EF006949 | Тип срабатывания | EV004275 Магнитный | |
| EF007078 | Номин. напряжение питания постоян. тока DC | 24...24 | В |
| EF007111 | Диаметр датчика | 30 | мм |
| EF007334 | Длина датчика | 38.5 | мм |
| EF007399 | Уровень исполнения согл. EN ISO 13849-1 | EV010982 Уровень E | |
| EF009889 | Сертифицировано по IEC 61508 | EV000069 3 |
Характеристики
- Maximum sensitivity to magnetic fields 0.3 мТл
- Maximum [ie] rated operational current 100 мА
- [sa] гарантированная дальность срабатывания 20 мм
- [sa] гарантированная рабочая дальность 8 мм
- [ue] номинальное рабочее напряжение 24 В постоянный ток
- [ui] номинальное напряжение изоляции 100 В постоянный ток
- [up] номинальное импульсное выдерживаемое напряжение 2.5 кВ в соответствии с EN/IEC 60947-5-1
- Виброустойчивость 10 gn (частота= 10-150 Гц) в соответствии с IEC 60068-2-6
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Данные о безопасности и надежности B10d = 50000000 значение, заданное на срок службы 20 лет, ограниченное механическим или контактным износом
- Диаметр 30 мм
- Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Длина кабеля 2 м
- Защитное исполнение TH
- Информация об исключениях по регламенту rohs да
- Класс защиты от поражения электр. током класс II в соответствии с EN/IEC 61140
- Коммутационная способность, ма 0.1...100 мА
- Контактное сопротивление зажимов 10 Ом
- Макс. коммутируемое напряжение 100 В постоянный ток
- Материал кабеля PVC
- Материал шкафа термопласт PBT
- Наименование компонента XCSDMR
- Направления подвода 1 направление
- Не содержит особо опасных веществ согласно декларации reach да
- Не содержит ртути да
- Не содержит токсичных тяжелых металлов да
- Отключающая способность 10 В·А
- Работа контактов не перекрывающийся
- Рабочая температура -25-85 °C
- Регламент reach Содержание особо опасных веществ не превышает пороговую величину
- Серия продукта датчик системы безопасности Preventa
- Сертификаты UL CSA BG
- Сопротивление изоляции 1000 МОм
- Состав кабеля 4 x 0,25 мм²
- Стандарты UL 508 ISO 14119 CSA C22.2 № 14 EN/IEC 60204-1 EN/ISO 12100 EN/IEC 60947-5-1
- Температура окружающей среды при хранении -40-85 °C
- Тип контактов 1 Н.З. + 1 Н.О.
- Тип продукта кодовый магнитный выключатель
- Уровень безопасности может достигать категории 4 с соответствующей системой контроля и правильно выполненной проводкой в соответствии с EN/ISO 13849-1 может достигать PL = e с соответствующей системой контроля и правильно выполненной проводкой в соответствии с EN/ISO 13849-1 может достигать SIL 3 с соответствующей системой контроля и правильно выполненной проводкой в соответствии с EN/IEC 61508
- Частота коммутации 150 Hz
- Электрическая износостойкость 1200000 циклы
- Электрическое соединение с заранее подключенным кабелем
В наличии на складе: Ожидается поступление
6100.00р.
- Ожидается поступление
- Код товара: XCSDMR5902
- Артикул: XCSDMR5902
