МИНИАТЮР. БЕЗИНЕРЦ.СРАБАТ.
XEP4E1FDA326

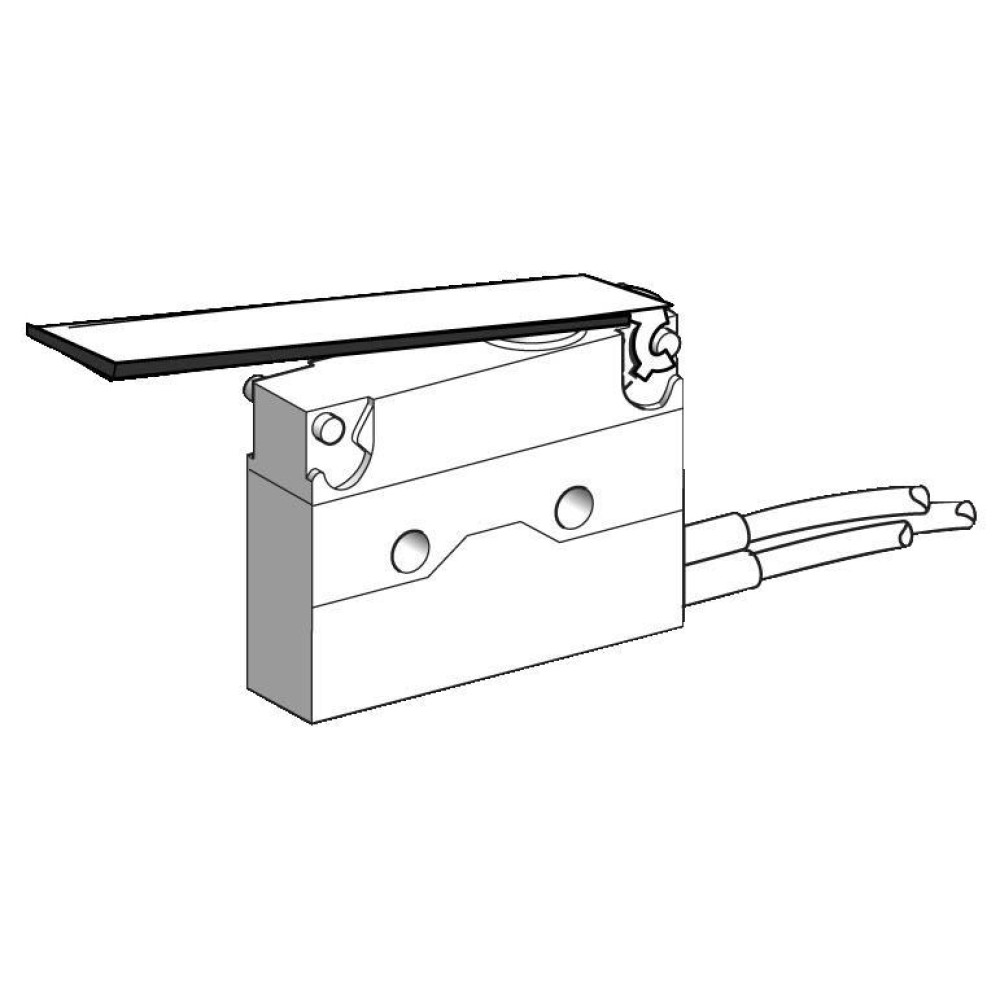

Миниатюрный безынерционного срабатывания XEP4E1FDA326. серия продукта: OsiSense XC
- название серии: специальный формат
- краткое название устройства: XEP4
- конструкция датчика: сверхминиатюрный, формата DIN 41635 B, герметичный
- тип головки: головка плунжера
- материал рычага: нержавеющая сталь
- положение фиксации рычага: A
- тип рукоятки: плоский рычаг
- тип подвода: подвод сбоку
- длина кабеля: 0,5 м
- состав кабеля: 3 x 0,5 мм²
- тип контактов: 1 переключающ. стандартный
- материал контактов: AgCdO.
Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения.
Применения: Промышленность: Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы.
- название серии: специальный формат
- краткое название устройства: XEP4
- конструкция датчика: сверхминиатюрный, формата DIN 41635 B, герметичный
- тип головки: головка плунжера
- материал рычага: нержавеющая сталь
- положение фиксации рычага: A
- тип рукоятки: плоский рычаг
- тип подвода: подвод сбоку
- длина кабеля: 0,5 м
- состав кабеля: 3 x 0,5 мм²
- тип контактов: 1 переключающ. стандартный
- материал контактов: AgCdO.
Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения.
Применения: Промышленность: Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы.
Класс: Концевой выключатель/переключатель (ID: EC000030)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000189 | Тип включения/отключения | EV000533 Мгновенный переключатель | |
| EF001385 | Номин. раб. ток Ie при AC-15, 230 В | 1.5 | А |
| EF001386 | Номин. раб. ток Ie при DC-13, 230 В | 0.1 | А |
| EF001596 | Материал корпуса | EV000139 Пластик | |
| EF001597 | Подходит для функций безопасности | Да | |
| EF001601 | Покрытие корпуса | EV000154 Прочее | |
| EF001602 | С индикацией состояния | Да | |
| EF003956 | Протокол интерфейса для связи по обеспечению безопасности | EV000494 Нет (без) | |
| EF003961 | Тип подключения | EV009340 В сборе с кабелем | |
| EF003997 | Категория взрывобезопасности по газу | EV000494 Нет (без) | |
| EF003998 | Категория взрывобезопасности по пыли | EV000494 Нет (без) | |
| EF004008 | Конструкция корпуса | EV009378 Прямоуг. параллелепипед | |
| EF005474 | Степень защиты (IP) | EV009289 IP67K | |
| EF006694 | Принудительное размыкание | Да | |
| EF006976 | Тип элемента управления | EV000154 Прочее | |
| EF006977 | Тип интерфейса | EV000494 Нет (без) | |
| EF006987 | Электронный выход | Да | |
| EF007094 | Ширина датчика | 7 | мм |
| EF007283 | Высота датчика | 15 | мм |
| EF007334 | Длина датчика | 20 | мм |
| EF007447 | Без самовозврата (с фиксацией) | Да | |
| EF007515 | Рабочая температура окружающей среды | -40...105 | °C |
| EF008257 | Количество переключающих (перекидных) контактов | 1 | |
| EF008793 | Выравнивание управляющего элемента | EV000154 Прочее |
Характеристики
- [ith] условный тепловой ток на открытом воздухе 7.5 А в 250 В 50/60 Гц
- Вес нетто 14.8 г
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Движение рабочей головки линейный
- Код совместимости XEP4
- Кодовое обозначение контакта B300, AC-15 (Ue = 240 В, Ie = 1.5 А) в соответствии с EN/МЭК 60947-5-1 приложение А R300, DC-13 (Ue = 250 В, Ie = 0.1 А) в соответствии с EN/МЭК 60947-5-1 приложение А
- Конструкция датчика сверхминиатюрный, формата DIN 41635 B, герметичный
- Краткое название устройства XEP4
- Макс. усилие срабатывания 0.63 Н рычаг с фиксацией в положении А 1.25 Н рычаг с фиксацией в положении В
- Максимально допустимый конец хода 5 Н рычаг с фиксацией в положении В 2.5 Н рычаг с фиксацией в положении А
- Максимальный дифференциальный ход 0.26 мм рычаг с фиксацией в положении В 0.52 мм рычаг с фиксацией в положении А
- Механическая износостойкость 2000000 циклы
- Мин. усилие отпускания 0.2 Н рычаг с фиксацией в положении А 0.4 Н рычаг с фиксацией в положении В
- Минимальный перебег 1.2 мм рычаг с фиксацией в положении В 2.4 мм рычаг с фиксацией в положении А
- Название серии специальный формат
- Описание зажимов iso n°1 (1-2-4)OC
- Положение фиксации рычага A
- Работа контактов мгновенное действие
- Рабочая температура окружающей среды -40-105 °C
- Расстояние между контактами 0.4 мм
- Серия OsiSense XC
- Состав кабеля 3 x 0,5 мм²
- Стандарты UL 1054 EN 60947-5-1 EN 61058 IEC 60947-5-1 cURus
- Тип головки головка плунжера
- Тип контактов 1 переключающ. стандартный
- Тип подвода подвод сбоку
- Тип продукта микровыключатель
- Точка срабатывания 10.7 мм рычаг с фиксацией в положении А 9.6 мм рычаг с фиксацией в положении В
- Электрическое соединение с заранее подключенным кабелем
В наличии на складе: Ожидается поступление
1100.00р.
- Ожидается поступление
- Код товара: XEP4E1FDA326
- Артикул: XEP4E1FDA326
