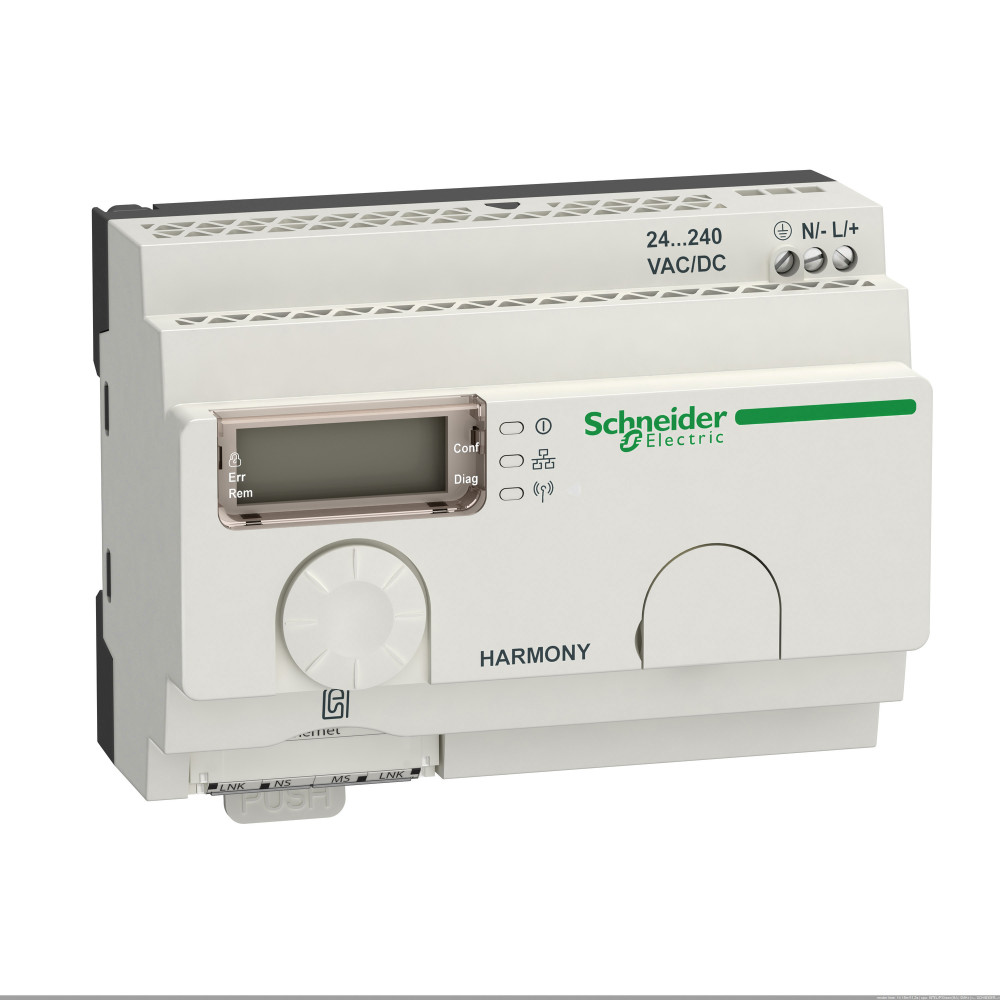

ПРИЕМНИК ДЛЯ БЕСПР. КНОПКИ, СЛОТ ДЛЯ ПОДКЛ. МОДУЛЯ КОММУНИКАЦИИ ETHERNET

Характеристики

• [us] номинальное напряжение сети 24...240 В пер./пост. ток 50/60 Гц - 10...10 %
• Вес нетто 0.26 кг
• Виброустойчивость +/- 3,5 мм (f = 5-14 Гц) в соответствии с IEC 60068-2-6 1 gn (f = 5-150 Гц) монтаж на панели в соответствии с IEC 60068-2-6 2 gn (f = 8-150 Гц) на DIN-рейке в соответствии с IEC 60068-2-6
• Выдерживаемая импульсная помеха 1 кВ дифференциальн. режим в соответствии с IEC 61000-4-5 2 кВ общий режим в соответствии с IEC 61000-4-5
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3000 м
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директивы 2004/108/EC - электромагнитная совместимость 1999/5/EC - директива R&TTE 2006/95/EC - директива по низкому напряжению
• Коэффициент усиления антенны 0 дБ
• Краткое название устройства ZBRN1
• Макс. дальность обнаружения 100 м В свободном поле 250 м if a relay antenna is located between the transmitter and Harmony Hub 60 м if an external antenna is connected to Harmony Hub 25 м with Harmony Hub installed in a metal housing or in a closed metal enclosure
• Максимальная длина кабеля между устройства 1000 м
• Момент затяжки 0.35-0.4 Н-м в соответствии с EN/IEC 60947-1 3.09-3.54 фунт силы на дюйм в соответствии с EN/IEC 60947-1
• Монтажная опора 35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715 монтажная плата
• Номинальное импульсное напряжение 4 кВ
• Номинальное кратковременно выдерживаемое напряжение промышленной 1,5 кВ 50 Гц в соответствии с EN/IEC 60947-5-1
• Оборудование для хранения данных SD-карта
• Отключающая способность 15 Вт 750 В·А
• Относительная влажность 90-90 % в -25-55 °C, без образования конденсата в соответствии с ETSI EN 300 440-1
• Порт ethernet 10BASE-T/100BASE-T
• Протокол порта обмена данными Modbus/TCP client application, with ZBRCETH module
• Светодиодный индикатор состояния 1 светодиод зеленый для питание включено 1 светодиод желтый для сеть обмена данными 5 светодиодов красный для Функциональный режим: 1 светодиод зеленый и желтый для Сигнал приема
• Серия Harmony
• Сертификаты C-Tick CCC CSA ГОСТ UL CE
• Соглашение по радиооборудованию ANATEL, Тип III в соответствии с ETSI EN 301 489-3 FCC, Категория 2 в соответствии с ETSI EN 300 440-1 ICASA RSS, Категория 1 в соответствии с ETSI EN 300 440-1 SRRC
• Специальная область применения продукта Wireless Schneider Electric devices ecosystem
• Стандарты ETSI EN 300 328 EN/IEC 61131-2 CSA C22.2 № 14 ETSI EN 300 440-2 UL 508 EN/IEC 60950-1 EN 62311
• Стойкость к кратковременным исчезновениям напряжения питания 10 мс
• Температура окружающей среды при хранении -40-70 °C
• Тип антенны интегральная
• Тип встроенных клемм Ethernet Modbus TCP/IP RJ45 сеть Modbus TCP, 10, 100 Мбит/с, 2 витых пары
• Тип продукта Harmony Hub Wireless/Ethernet gateway
• Топология устройства, соединенные шлейфом или звездой
• Функция модуля Zigbee green power gateway
• Частота передачи 2405-2480 МГц
• Частота тока цепи управления 50...60 Hz +/- 10 %
• Электрическая прочность изоляции 3000 В между входом и выходом пер. ток 4250 В между входом и выходом Постоянного тока 1500 В между входом и землей пер. ток 2150 В между входом и землей Постоянного тока
• Электрическое соединение 1-жильный кабель 0.2-4 мм² - AWG 24...AWG 12 - жесткий кабель - Без наконечника в соответствии с IEC 60947-1 2-жильный кабель 0.2-1.5 мм² - AWG 24...AWG 16 - жесткий кабель - Без наконечника в соответствии с IEC 60947-1 1-жильный кабель 0.2-0.75 мм² - AWG 24…AWG 14 - Гибкий - С кабельным наконечником в соответствии с IEC 60947-1 2-жильный кабель 0.2-2.5 мм² - AWG 24...AWG 18 - Гибкий - С кабельным наконечником в соответствии с IEC 60947-1
• Электромагнитная совместимость тест на стойкость к импульсному перенапряжению 1,2/50 мкс - контрольный уровень: 1 кВ (дифференциальн. режим) в соответствии с IEC 61000-4-5 тест на стойкость к импульсному перенапряжению 1,2/50 мкс - контрольный уровень: 2 кВ (общий режим) в соответствии с IEC 61000-4-5 стойкость к кратковременным исчезновениям и провалам напряжения питания - контрольный уровень: 10 мс в соответствии с IEC 61000-4-11
